КОМПАС 3D 18

Проектирование мачтового подъемника

Тверской государственный технический университет
Кафедра строительные дорожные машины и оборудование
Курсовой проект по дисциплине "Грузоподъёмные машины и оборудование"
На тему: "Проектирование мачтового подъёмника"
Тверь 2018

1.Исходные данные:
Номинальная грузоподъемность:Q = 5кН.
Скорость подъема груза: V = 20 м/мин.
Высота подъема груза: Н= 75 м.
Коэффициент использования механизма подъема груза по грузоподъемности: Кгр = 0,6
Коэффициент использования механизма подъема груза в течении года:
Кг = 0,5
Коэффициент использования механизма подъема груза в течении суток:
Кс = 0,66
Средняя относительная продолжительность цикла работы механизма:
ПВ = 25%
Число включения механизма в течении часа: h=60
Срок службы: T = 10 л.
Группа режима работы механизма подъема груза: 3М
Место установки ГПМ: строительная площадка.
В данной работе рассматривается проектирование мачтового подъёмника, который относится к механизмам подъёма груза. Проведён выбор комплекса технических средств.
Содержание.
Введение………………………………………………………………..3
1. Исходные данные для расчета…………………………………...4
2.Выбор схемы размещения механизма подъема груза на мачтовом подъемнике………………………………………………..6
3. Выбор каната для МПГ(механизма подъема груза)…………..8
4. Определение геометрических параметров грузового барабана………………………………………………………………10
5. Выбор и расчет крепления каната на барабане………………14
6. Расчет барабана на прочность………………………………….16
7. Выбор и проверки двигателя МПГ…………………………….23
8. Выбор редуктора МПГ…………………………………………..26
9.Подбор муфт………………………………………………………..29
10. Определение продолжительности периода разгона………...32
11. Выбор и расчет тормоза в МПГ……………………………….33
12. Расчёт замыкающей пружины………………………………...36
13. Расчёт процесса торможения МПГ…………………………...38
14. Расчет динамических нагрузок в механизме подъема груза при пуске……………………………………………………………..40
15. Расчет динамических нагрузок при торможении…………...41
16. Определение максимальных динамических нагрузок……..42
Заключение…………………………………………………………..43
Список литературы…………………………………………………44

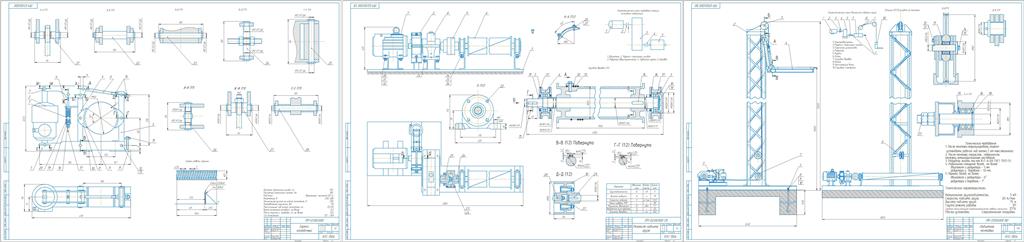

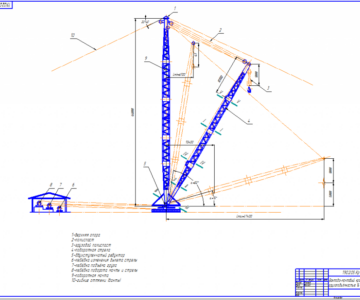

Состав: Мачтовый подъёмник (ВО), Механизм подъёма груза (СБ), Тормоз колодочный (СБ) Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16v

Файлы:
Курсач ГПМ\Курсовая ГПМ.docx
Курсач ГПМ\Механизм подъема
Курсач ГПМ\Механизм подъема
Курсач ГПМ\Механизм подъема
Курсач ГПМ\Подъемник мачтовый _ МП-01.00.000 ВО.cdw
Курсач ГПМ\Подъемник мачтовый _ МП-01.00.000 ВО.cdw.bak
Курсач ГПМ\Подъемник мачтовый МП-01.00.000 СП.spw
Курсач ГПМ\Подъемник мачтовый МП-01.00.000 СП.spw.bak
Курсач ГПМ\Спецификация 2 лист.spw
Курсач ГПМ\Тормоз
Курсач ГПМ\Тормоз колодочный _ ПМ-03.00.000.cdw.bak
Курсач ГПМ\Тормоз колодочный1.spw
Курсач ГПМ
