КОМПАС 3D 18

Проектирование цепного элеватора

Тверской государственный технический университет
Кафедра строительно-дорожные машины и оборудование
Курсовой проект по дисциплине "Машины непрерывного транспорта"
На тему " Проектирование цепного элеватора"
Тверь 2018

Исходные данные:
Производительность Q=75 т/ч
Высота транспортирования Н=40 м
Класс использования по времени В2
Класс использования производительности ПЗ
Класс использования по грузоподъемности НЗ
Класс использования по нагружению ЦЗ
Место установки – закрытое помещение
Тип загрузочного устройства – патрубок
Тип разгрузочного устройства – рассчитать
Вид груза – известь молотая
Насыпная плотность p=1370 кг/м3
Степень абразивностиС
Крупность, размер частиц, a =0,001…..0,05 мм
Угол естественного откоса в покое Фn=40о
Подвижность частиц - легкая
В данной работе рассматривается цепной ковшовый элеватор, предназначенный для перемещения извести молотой на заданную высоту. Проведён выбор комплекса технических средств.

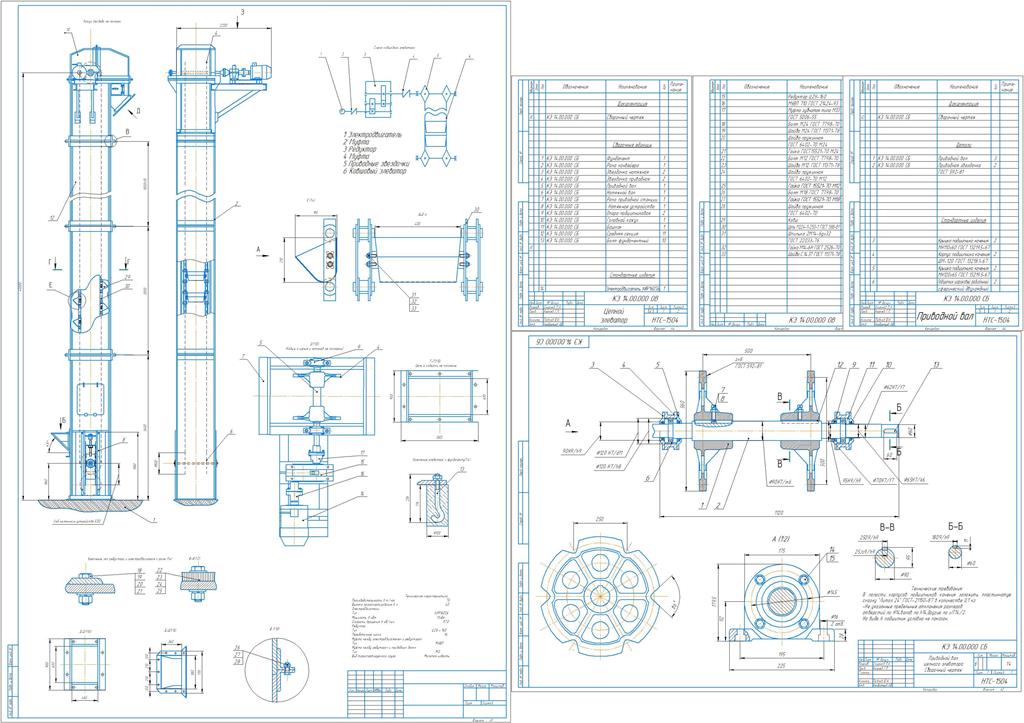

Графическая часть содержит общий вид цепного ковшового элеватора, и общий вид приводного вала
Содержание.
Введение………………………………………………………………………......3
1. Исходные данные для расчета………………………………………………4
2. Конструктивная схема элеватора………………………………………......5
3. Определение основных параметров элеватора…………………………...6
4. Проектирование привода элеватора………………………………………10
5. Подбор муфт………………………………………….....................................19
6. Проектирование кожуха элеватора……………………………………….20
7. Выбор конструкции останова……………………………………………...22
8. Расчет и проектирование натяжного устройства..……………………...24
9. Прочностные расчеты……….……………………………………………...25
10. Подбор подшипников……….……………………………………………..27
11. Проектирование металлоконструкции ковшового элеватора………………………………………………………………………...29
Список литературы……………..……………………………………………...30

Состав: Цепной элеватор (ВО), приводной вал (ВО), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V16
