Расчет вспомогательного одноклетьевого подъема с противовесом

Восточно Казахстанский Государственный Технический университет
Кафедра технологические машины и оборудования
Курсовой проект по дисциплине «Подъемной установки»
На тему «Расчет вспомогательного одноклетьевого подъема с противовесом»
Усть-Каменогорск 2015

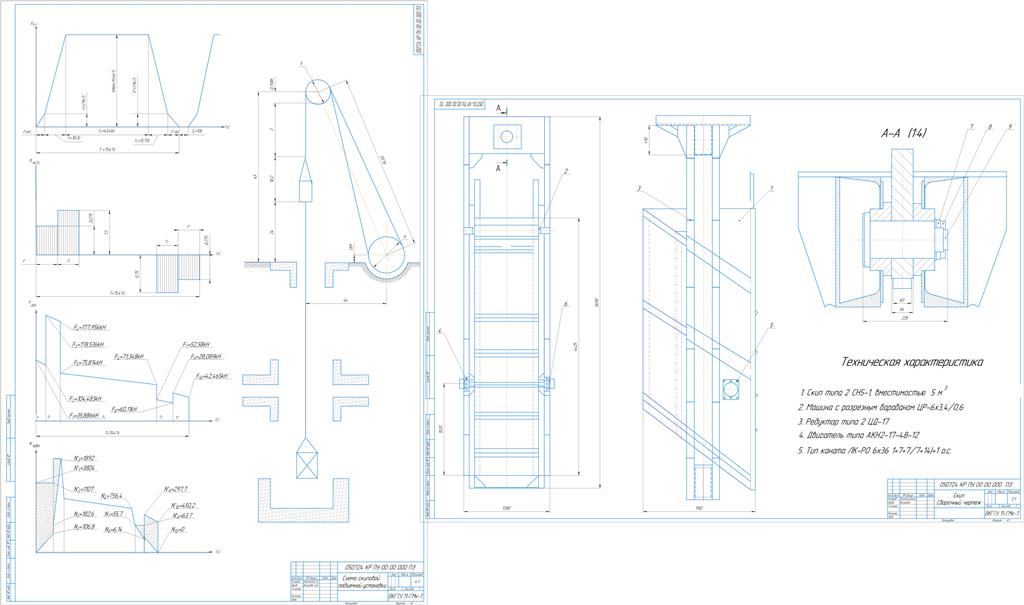

Курсовой проект содержит 2 листа А1 графической части, 28 страниц пояснительной записки

В курсовом проекте был произведен расчет вспомогательной одноклетьевой подъемной установки с противовесом. В ходе расчета были выбраны следующие элементы подъемной установки:
– неопрокидная клеть типа 2УКН 4-1 грузоподъемностью 13,2 т и типоразмером вагонетки УВГ-3,3;
– подъемная машина типа ЦР 6х3/0,6;
– подъмный канат ЛК-РО 6х36(1+7+7/7+14)+1о.с;
– асинхронный двигатель переменного тока типа АКН2-19-41-24 мощностью
1000 кВт.
Также был принят типовой копер высотой 45м с двумя направляющими шкивами, расположенными в одной вертикальной плоскости.
