Шиберная заслонка с механическим приводом используется на заводах по производству гипсовых смесей
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Шиберная заслонка Ду 300
Шиберная заслонка Ду 300
1
10
726
4
0
20
Сообщить о проблеме
Автор
Евгений
Дата
02.11.2022
Язык
Русский
Состав

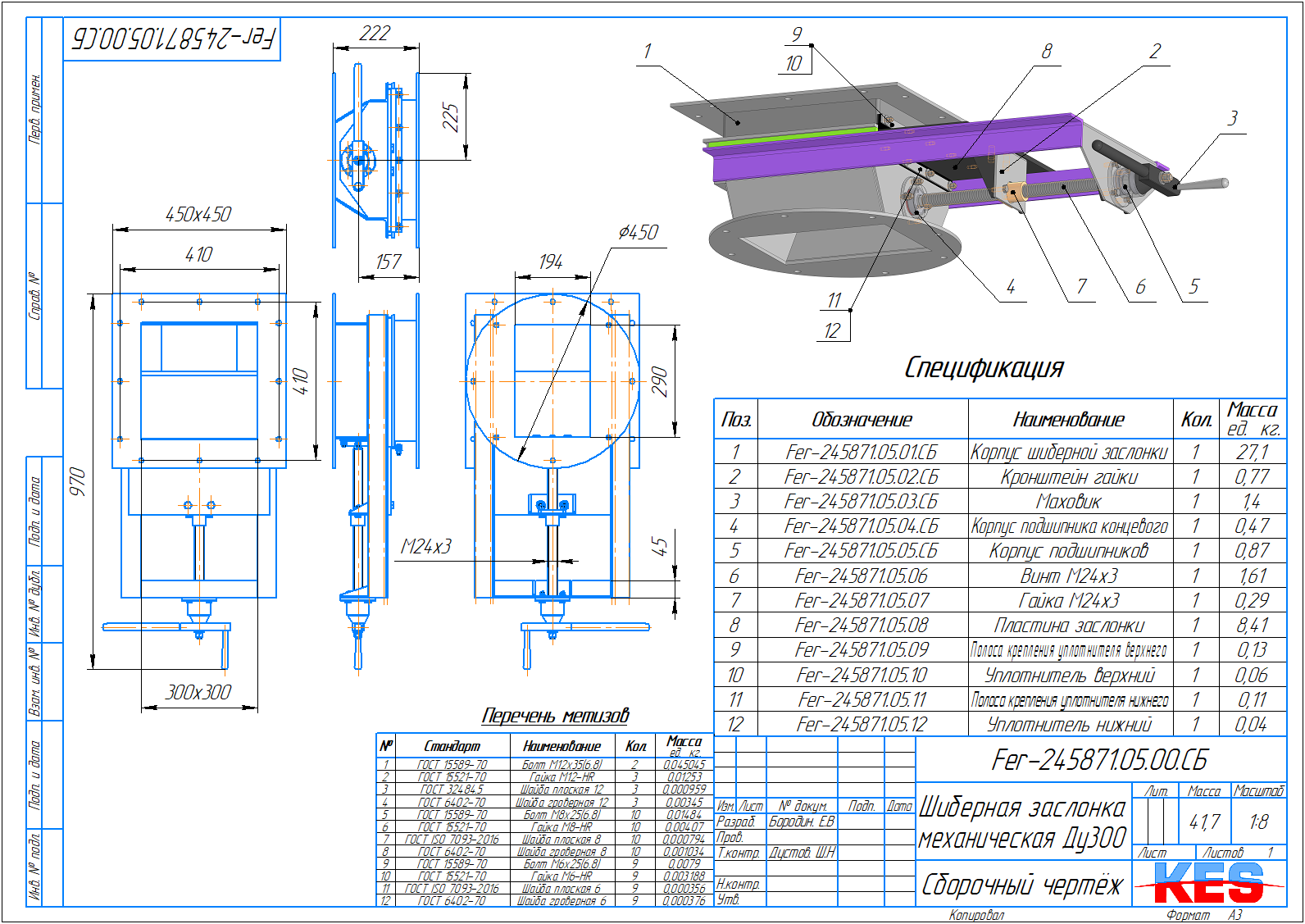

3D Сборка с полной деталировкой + комплект чертежей на изготовление
Софт
КОМПАС-3D 19
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
Винт М24х3 _ Fer-245871.05.cdw
-
Гайка М24х3 _ Fer-245871.05.cdw
-
Корпус подшипника концевого _ Fer-245871.05.04.cdw
-
Корпус подшипников _ Fer-245871.05.05.cdw
-
Корпус шиберной заслонки _ Fer-245871.05.01.cdw
-
Кронштейн гайки _ Fer-245871.05.02.cdw
-
Маховик _ Fer-245871.05.03.cdw
-
Обечайка _ Fer-245871.05.01.cdw
-
Пластина заслонки _ Fer-245871.05.cdw
-
Пластина корпуса верхняя _ Fer-245871.05.01.cdw
-
Пластина корпуса задняя _ Fer-245871.05.01.cdw
-
Полоса крепления уплотнителя верхнего _ Fer-245871.05.cdw
-
Полоса крепления уплотнителя нижнего _ Fer-245871.05.cdw
-
Стенка №1 патрубка выходного _ Fer-245871.05.01.cdw
-
Стенка №2 патрубка выходного _ Fer-245871.05.01.cdw
-
Уголок корпуса задний _ Fer-245871.05.01.13.cdw
-
Уголок крепления уплотнения _ Fer-245871.05.01.cdw
-
Уплонтитель верхний _ Fer-245871.05.cdw
-
Уплонтитель нижний _ Fer-245871.05.cdw
-
Фланец шиберной заслонки входной _ Fer-245871.05.01.cdw
-
Фланец шиберной заслонки выходной _ Fer-245871.05.01.cdw
-
Шиберная заслонка механическая Ду300 _ Fer-245871.05.00.cdw
-
-
Винт М24х3.m3d
-
Гайка М24х3.m3d
-
Квадрат 10 L=331мм.m3d
-
Кольцо дистанционное.m3d
-
Кольцо фиксирующее подшипника (6204 2RS).m3d
-
Корпус подшипника концевого.m3d
-
Корпус подшипников.m3d
-
Корпус шиберной заслонки.a3d
-
Кронштейн гайки.a3d
-
Маховик.a3d
-
Маховик.m3d
-
Обечайка.m3d
-
Пластина 290х98,5х4мм.m3d
-
Пластина заслонки.m3d
-
Пластина корпуса верхняя.m3d
-
Пластина корпуса задняя.m3d
-
Полоса 300х25х4мм.m3d
-
Полоса крепления уплотнителя верхнего.m3d
-
Полоса крепления уплотнителя нижнего.m3d
-
Ребро 96х50х6.m3d
-
Ребро 118х41х6мм.m3d
-
Ручка маховика.m3d
-
Стенка №1 патрубка выходного.m3d
-
Стенка №2 патрубка выходного.m3d
-
Уголок 50х50х5мм L=730мм.m3d
-
Уголок корпуса задний.m3d
-
Уголок крепления уплотнения.m3d
-
Уголок кронштейна гайки.m3d
-
Уплонтитель верхний.m3d
-
Уплонтитель нижний.m3d
-
Фланец шиберной заслонки входной.m3d
-
Фланец шиберной заслонки выходной.m3d
-
Шиберная заслонка механическая Ду300.a3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
user-6333787
Павел Яковлев
Алексей
Игорь Панферов
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
