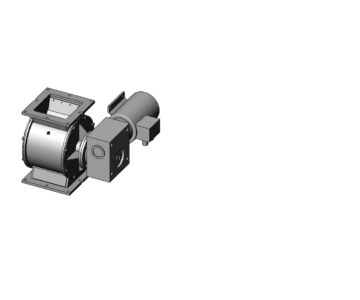

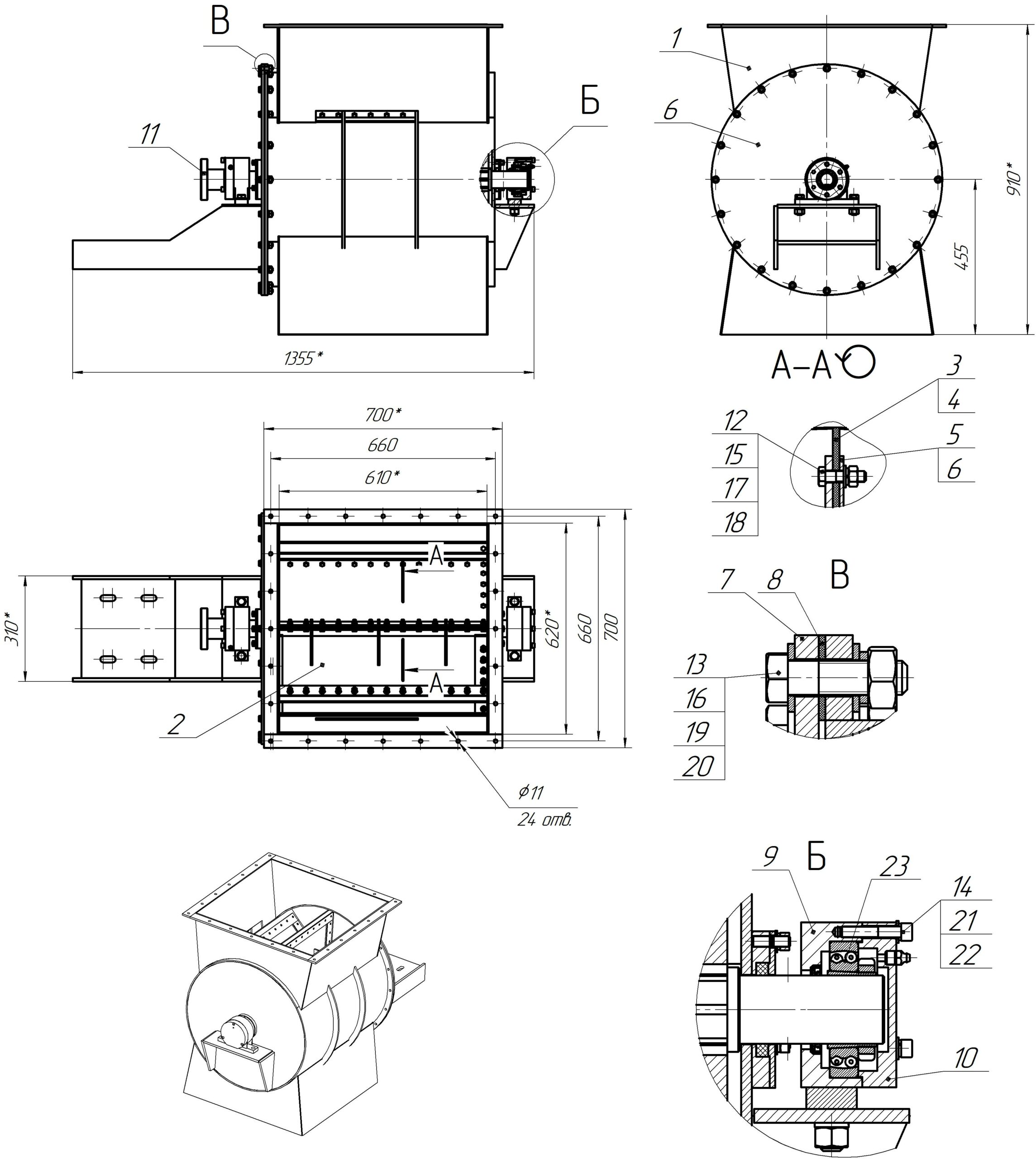

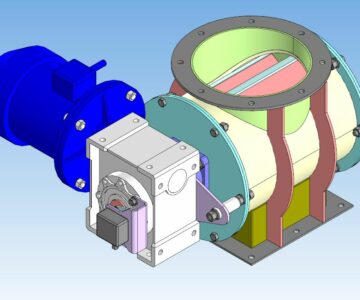

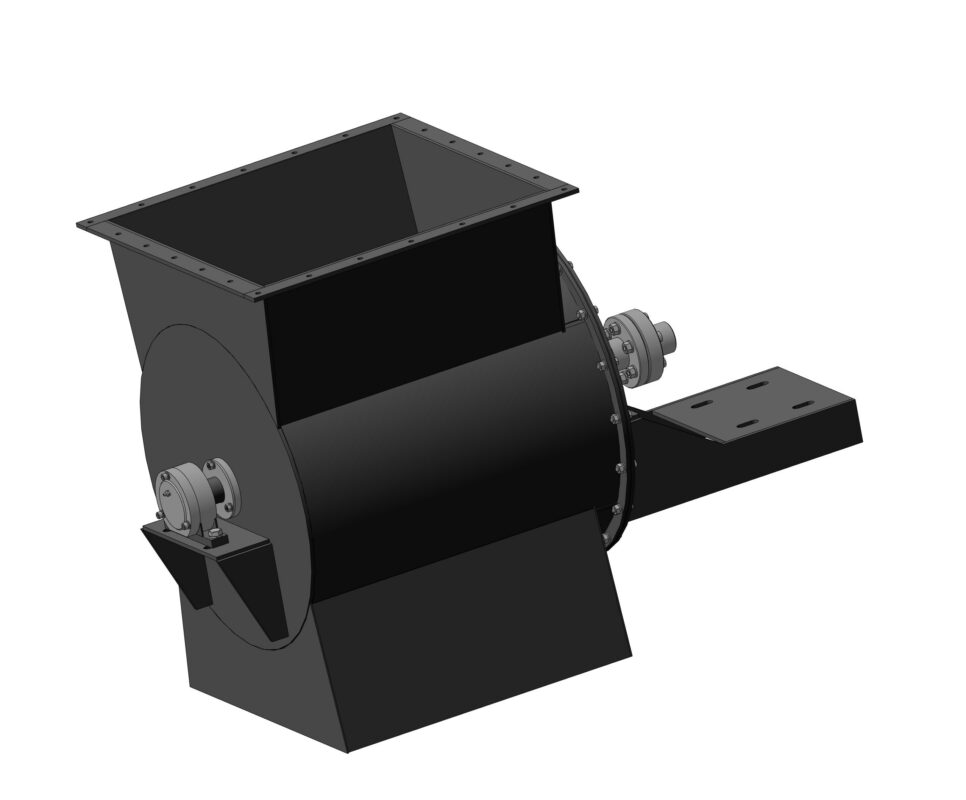

Шлюзовой затвор повышенной герметичности. Все сборочные единицы и детали смонтированы в корпусе Питателя Шлюзового ПШ. Рабочим элементом является ротор, с помощью которого происходит непрерывное (порционное) перемещение материала. Ротор установлен на подшипниковых узлах, которые расположены в крышках.
