Шнековый транспортер,параметрический с опцией установки

0
3
278
1
0
300

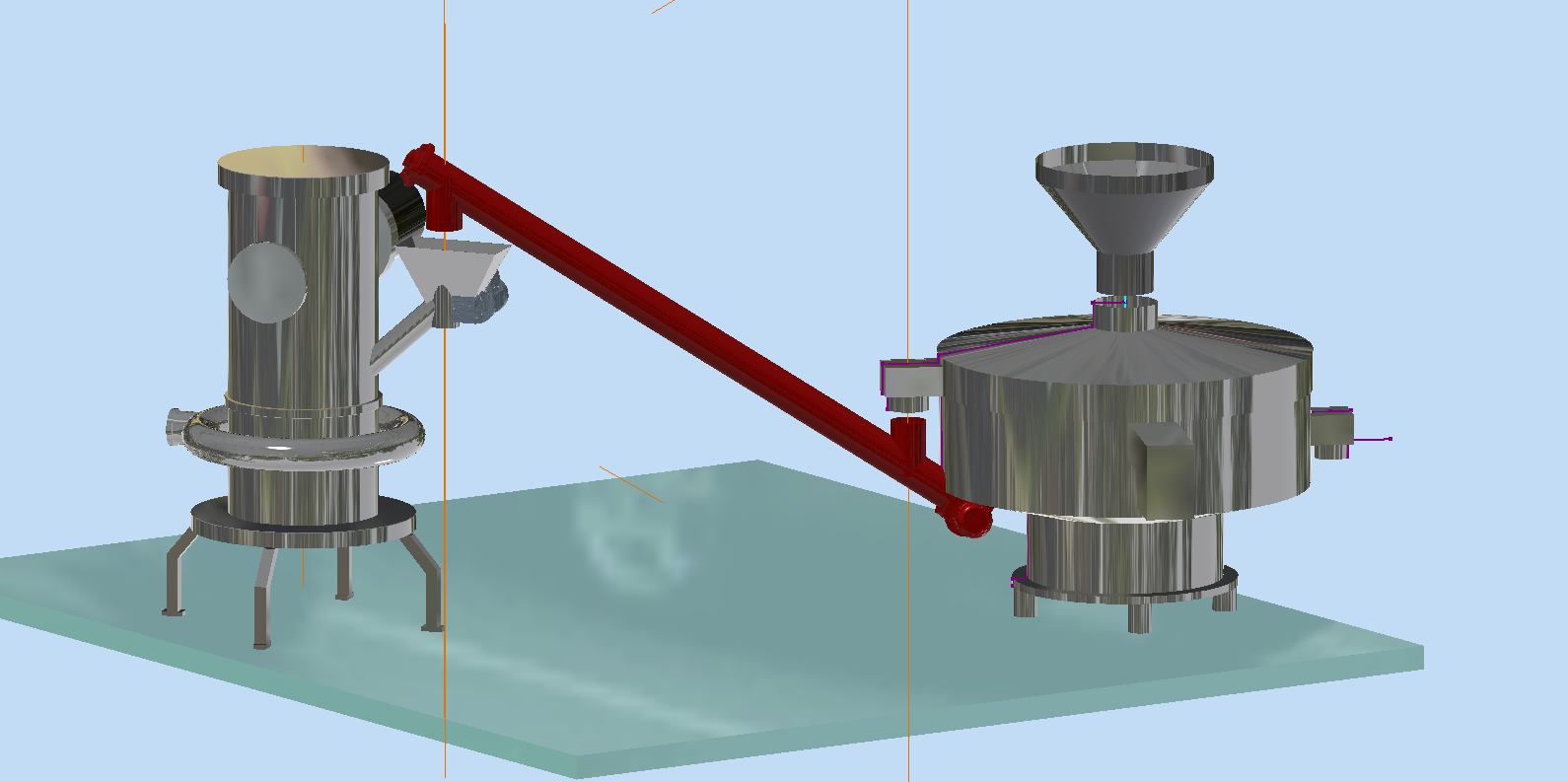

Шнековый транспортер,параметрический с опцией установки позволяет в течение нескольких минут создать 3D чертеж транспортера , при этом конструктор назначает свои параметры: диаметр,длину .угол наклона патрубков,подбирает мотор-редуктор и подшипник .толщины и прочее. Программа считает другие параметры. При необходимости установки,средствами Инвентора (Аннотация,размеры) определяется расстояние между точками ввода и выхода продукта и примерный угол наклона к горизонту.Параметры вводятся в таблицу и программа выдает нужный транспортер. Установка и связь с оборудование производится легко,быстро и точно.Весь процесс создание транспортера и его установка занимает несколько минут и обладает высокой степенью наглядности. Для примера программно введены несколько различных транспортеров и показан пример их установки и связи с оборудованием. Пусковые файл "ШнекПарамСб" и "ПримерУстШнека" и "ПримерУстанoвкиШнека00.png".при появлении запросов при установке соглашаться или отвечать "пропустить всё" Для хорошей работы надо тщательно изучить таблицы. Все операции выполняются средствами внутри данного файла. Проверено на другой машине.


Сообщить о проблеме
Автор
user-avatar Sergei Denisov
Дата
20.08.2020
Язык
Русский
Состав
Общий вид с деталями
Софт
Autodesk Inventor 2019 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
      • icon-ПолшипникФпКрПарам00-50.0003.ipt ПолшипникФпКрПарам00-50.0003.ipt
    • icon-ПолшипникФпКрПарам00-25.ipt ПолшипникФпКрПарам00-25.ipt
    • icon-ПолшипникФпКрПарам00-30.ipt ПолшипникФпКрПарам00-30.ipt
    • icon-ПолшипникФпКрПарам00-35.ipt ПолшипникФпКрПарам00-35.ipt
    • icon-ПолшипникФпКрПарам00-50.ipt ПолшипникФпКрПарам00-50.ipt
    • icon-ПолшипникФпКрПарам00-60.ipt ПолшипникФпКрПарам00-60.ipt
    • icon-ПолшипникФпКрПарам00-65.ipt ПолшипникФпКрПарам00-65.ipt
    • icon-ШНЕК-120х1404.ipt ШНЕК-120х1404.ipt
    • icon-ШНЕК-120х1548.7.ipt ШНЕК-120х1548.7.ipt
    • icon-ШНЕК-120х3000.ipt ШНЕК-120х3000.ipt
    • icon-ШНЕК-120х3500.ipt ШНЕК-120х3500.ipt
    • icon-ШНЕК-133.ipt ШНЕК-133.ipt
    • icon-ШНЕК-133х1000.ipt ШНЕК-133х1000.ipt
    • icon-ШНЕК-159х1500.ipt ШНЕК-159х1500.ipt
    • icon-ШНЕК-200х1637.ipt ШНЕК-200х1637.ipt
    • icon-ШНШНЕК-133х1000.ipt ШНШНЕК-133х1000.ipt
    • icon-lockfile.lck lockfile.lck
    • icon-Шнек120х1548.7.iam Шнек120х1548.7.iam
    • icon-Шнек120х1548.7.iam Шнек120х1548.7.iam
  • icon-R40.ipt R40.ipt
  • icon-R90.ipt R90.ipt
  • icon-ПОЛверхний.ipt ПОЛверхний.ipt
  • icon-ПолшипникФпКруглПараметрический.ipt ПолшипникФпКруглПараметрический.ipt
  • icon-ПримерУстШнека.iam ПримерУстШнека.iam
  • icon-ПримерУстШнека00.png ПримерУстШнека00.png
  • icon-Р50.ipt Р50.ipt
  • icon-Р110_Substitute_1.ipt Р110_Substitute_1.ipt
  • icon-Сито.ipt Сито.ipt
  • icon-СтруйнаяСб_Substitute_1.ipt СтруйнаяСб_Substitute_1.ipt
  • icon-ШНЕКПарамУгл..ipt ШНЕКПарамУгл..ipt
  • icon-ШнекПарамСб.iam ШнекПарамСб.iam
  • icon-ШнекПарамСб120х1574.iam ШнекПарамСб120х1574.iam
