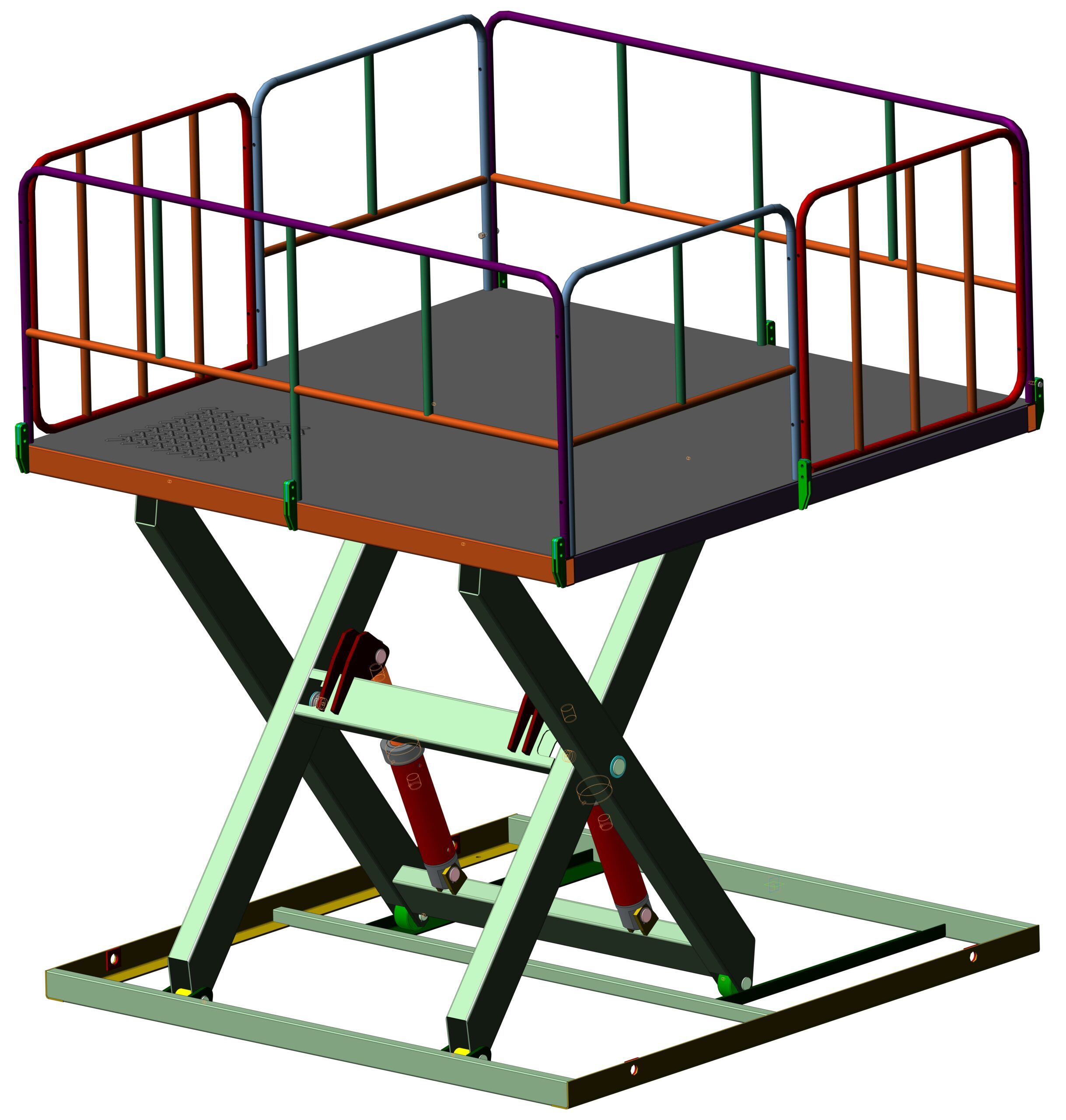

Стол ножничный ТТ-3000

883

500

Стол ножничный (ножничный подъемник) предназначен для подъема груза на высоту до 2-х метров.
Габаритные размеры в поднятом состоянии (ДхШхВ): 2500х2500х2000
Габаритные размеры в сложенном состоянии (ДхШхВ): 2500х2500х300
Масса: 1050 кг
Грузоподъемность: 3000 кг
Стол имеет платформу с ограждением.

3D Модели гидравлический гидроцилиндр ножничный Подъемник Стол

Автор

Andrei PT

Дата

29.11.2018

Язык

Русский

Состав

3d модель сборки, подсборок, деталей, чертежи, спецификации

Софт

КОМПАС-3D 17.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ТТ3000-2.5-2.5 00.00 # Стол ножничный
- ТТ3000-2.5-2.5 00.00 # Стол ножничный (сложенный).a3d
- ТТ3000-2.5-2.5 00.13 # Кронштейн.m3d
- ТТ3000-2.5-2.5 04.00 # Ролик
  - ТТ3000-2.5-2.5 04.02 # Втулка.cdw
  - ТТ3000-2.5-2.5 04.02 # Втулка.m3d
  - ТТ3000-2.5-2.5 04.01 # Ролик.m3d
  - ТТ3000-2.5-2.5 04.01 # Ролик.cdw
  - ТТ3000-2.5-2.5 04.00 # Ролик.a3d
  - ТТ3000-2.5-2.5 04.00 # Ролик.cdw
- ТТ3000-2.5-2.5 00.08 # Балка.m3d
- ТТ3000-2.5-2.5 00.11 # Ось.cdw
- ТТ3000-2.5-2.5 00.15 # Ось.m3d
- ТТ3000-2.5-2.5 00.14 # Кронштейн.cdw
- ТТ3000-2.5-2.5 00.00 # Стол ножничный.a3d
- ТТ3000-2.5-2.5 00.10 # Ось.m3d
- ТТ3000-2.5-2.5 00.10 # Ось.cdw
- ТТ3000-2.5-2.5 03.00 # Рычаг
  - ТТ3000-2.5-2.5 03.05 # Втулка бронзовая.cdw
  - ТТ3000-2.5-2.5 03.00 # Рычаг.cdw
  - ТТ3000-2.5-2.5 03.01 # Балка.m3d
  - ТТ3000-2.5-2.5 03.06 # Втулка бронзовая.m3d
  - ТТ3000-2.5-2.5 03.01 # Балка.cdw
  - ТТ3000-2.5-2.5 03.03 # Втулка.cdw
  - ТТ3000-2.5-2.5 03.00 СП # Рычаг.spw
  - ТТ3000-2.5-2.5 03.04 # Бобышка.m3d
  - ТТ3000-2.5-2.5 03.04 # Бобышка.cdw
  - ТТ3000-2.5-2.5 03.02 # Втулка.m3d
  - ТТ3000-2.5-2.5 03.06 # Втулка бронзовая.cdw
  - ТТ3000-2.5-2.5 03.05 # Втулка бронзовая.m3d
  - ТТ3000-2.5-2.5 03.03 # Втулка.m3d
  - ТТ3000-2.5-2.5 03.02 # Втулка.cdw
  - ТТ3000-2.5-2.5 03.00 # Рычаг.a3d
- ТТ3000-2.5-2.5 00.15 # Ось.cdw
- ТТ3000-2.5-2.5 01.00 # Основание
  - ТТ3000-2.5-2.5 01.05 # Лист гнутый.m3d
  - ТТ3000-2.5-2.5 01.03 # Ушко.m3d
  - ТТ3000-2.5-2.5 01.00 # Основание.cdw
  - ТТ3000-2.5-2.5 01.02 # Связь.m3d
  - ТТ3000-2.5-2.5 01.06 # Связь.cdw
  - ТТ3000-2.5-2.5 01.03 # Ушко.cdw
  - ТТ3000-2.5-2.5 01.02 # Связь.cdw
  - ТТ3000-2.5-2.5 01.01 # Лист боковой гнутый.m3d
  - ТТ3000-2.5-2.5 01.06 # Связь.m3d
  - ТТ3000-2.5-2.5 01.00 # Основание.a3d
  - ТТ3000-2.5-2.5 01.00 # Основание.spw
  - ТТ3000-2.5-2.5 01.05 # Лист гнутый.cdw
  - ТТ3000-2.5-2.5 01.01 # Лист боковой гнутый.cdw
- ТТ3000-2.5-2.5 00.08 # Балка.cdw
- ТТ3000-2.5-2.5 00.13 # Кронштейн.cdw
- ГЦС 100х70х500-11-11 # Гидроцилиндр
  - ТТ3000-2.5-2.5 05.01 # Шток L300.cdw
  - Шток ГЦС.m3d
  - ГЦС 100х70х300-11-11 # Гидроцилиндр (шток).a3d
  - СВАРНОЙ ШОВ_100.m3d
  - ГЦС 100х70х500-11-11 # Гидроцилиндр.a3d
  - ТТ3000-2.5-2.5 05.04 # Проушина передняя.cdw
  - ТТ3000-2.5-2.5 05.03 # Крышка передняя.cdw
  - ГЦС 100х70х400-11-11 # Гидроцилиндр (гильза).a3d
  - Сборка UR-Уплотнение штока UR-070-080-13.0.a3d
  - ГЦС 100х70х300-11-11 # Гидроцилиндр.spw
  - Сборка R2_R2-070.a3d
  - Уплотнение поршня PBM (кольцо резиновое).m3d
  - Букса ГЦС.m3d
  - Уплотнение штока R2 (Кольцо уплотнительное)_R2-70.m3d
  - ГЦС 100х70х500-11-11 # Гидроцилиндр (шток).a3d
  - Уплотнение штока UR (Манжета)_UR-070-080-13.0.m3d
  - Уплотнение штока R2 (Кольцо поджимное)_ R2-70.m3d
  - Кольцо направляющее G2_G2-070-075-15.m3d
  - ТТ3000-2.5-2.5 05.02 # Гильза L300.m3d
  - ТТ3000-2.5-2.5 05.09 # Бонка.cdw
  - Бонка ГЦС.m3d
  - ТТ3000-2.5-2.5 05.04 # Проушина задняя.cdw
  - ГЦС 100х70х300-11-11 # Гидроцилиндр.cdw
  - Проушина задняя ГЦС.m3d
  - Кольцо защитное G5_G5-042-050-15.m3d
  - Шток L400.m3d
  - ГЦС 100х70х400-11-11 # Гидроцилиндр (шток).a3d
  - ГЦС 100х70х300-11-11 # Гидроцилиндр.a3d
  - ГЦС 100х70х400-11-11 # Гидроцилиндр.a3d
  - Уплотнение поршня PBM (кольцо направляющее).m3d
  - ГЦС 100х70х300-11-11 # Гидроцилиндр.stp
  - ГЦС 100х70х500-11-11 # Гидроцилиндр (гильза).a3d
  - Уплотнение поршня PBM (защитные кольца).m3d
  - ТТ3000-2.5-2.5 05.08 # Букса.cdw
  - Шток L300.m3d
  - Гайка ГЦС.m3d
  - Кольцо резиновое ГОСТ 9833-73 090-100-58.m3d
  - Крышка передняя ГЦС.m3d
  - ТТ3000-2.5-2.5 05.02 # Гильза L300.cdw
  - Гильза L400.m3d
  - Грязесъемник WR_WR-070.m3d
  - Кольцо защитное G5_G5-090-100-15.m3d
  - Гильза ГЦС.m3d
  - ТТ3000-2.5-2.5 05.08 # Гайка.cdw
  - Кольцо резиновое ГОСТ 9833-73 042-050-46.m3d
  - Сборка ГЦС 100х70х500-11-11.STEP
  - ТТ3000-2.5-2.5 05.06 # Поршень.cdw
  - Уплотнение штока UR (Эспандер)_UR-070-080-13.0.m3d
  - Поршень ГЦС.m3d
  - ГЦС 100х70х300-11-11 # Гидроцилиндр (гильза).a3d
  - Сборка Уплотнение поршня PBM__(100-75-22.4) PBM 393295.a3d
  - Проушина передняя ГЦС.m3d
- ТТ3000-2.5-2.5 00.15 # Кронштейн.m3d
- ТТ3000-2.5-2.5 05.00 # Ограждение
  - ТТ3000-2.5-2.5 07.01 # Обод.m3d
  - ТТ3000-2.5-2.5 05.04 # Перекладина.cdw
  - ТТ3000-2.5-2.5 05.01 # Поручень.m3d
  - ТТ3000-2.5-2.5 05.04 # Перекладина.m3d
  - ТТ3000-2.5-2.5 07.04 # Перекладина.m3d
  - ТТ3000-2.5-2.5 05.00 # Ограждение.cdw
  - ТТ3000-2.5-2.5 05.03 # Пластина.cdw
  - ТТ3000-2.5-2.5 07.04 # Перекладина.cdw
  - ТТ3000-2.5-2.5 07.00 # Дверь.a3d
  - ТТ3000-2.5-2.5 06.01 # Поручень.m3d
  - ТТ3000-2.5-2.5 06.04 # Перекладина.cdw
  - ТТ3000-2.5-2.5 06.00 СП # Ограждение.spw
  - ТТ3000-2.5-2.5 06.00 # Ограждение.cdw
  - ТТ3000-2.5-2.5 06.00 # Ограждение.a3d
  - ТТ3000-2.5-2.5 06.01 # Поручень.cdw
  - ТТ3000-2.5-2.5 05.03 # Пластина.m3d
  - ТТ3000-2.5-2.5 05.02 # Стойка.m3d
  - ТТ3000-2.5-2.5 05.02 # Стойка.cdw
  - ТТ3000-2.5-2.5 05.00 СП # Ограждение.spw
  - ТТ3000-2.5-2.5 05.01 # Поручень.cdw
  - ТТ3000-2.5-2.5 07.01 # Обод.cdw
  - ТТ3000-2.5-2.5 07.00 # Дверь.cdw
  - ТТ3000-2.5-2.5 07.00 СП # Дверь.spw
  - ТТ3000-2.5-2.5 06.04 # Перекладина.m3d
  - ТТ3000-2.5-2.5 05.00 # Ограждение.a3d
- ТТ3000-2.5-2.5 00.00 СП # Стол ножничный.spw
- ТТ3000-2.5-2.5 00.00 # Стол ножничный.cdw
- ТТ3000-2.5-2.5 00.12 # Ось.m3d
- ТТ3000-2.5-2.5 00.11 # Ось.m3d
- ТТ3000-2.5-2.5 02.00 # Платформа
  - ТТ3000-2.5-2.5 02.09 # Связь.m3d
  - ТТ3000-2.5-2.5 02.08 # Связь.m3d
  - ТТ3000-2.5-2.5 02.00 # Платформа.cdw
  - ТТ3000-2.5-2.5 02.00 # Платформа.a3d
  - ТТ3000-2.5-2.5 02.00 СП # Платформа.spw
  - ТТ3000-2.5-2.5 02.04 # Связь.m3d
  - ТТ3000-2.5-2.5 02.12 # Ребро.cdw
  - ТТ3000-2.5-2.5 02.02 # Балка поперечная.m3d
  - ТТ3000-2.5-2.5 02.07 # Проушина.m3d
  - ТТ3000-2.5-2.5 02.07 # Проушина.cdw
  - ТТ3000-2.5-2.5 02.06 # Лист гнутый.m3d
  - ТТ3000-2.5-2.5 02.01 # Балка продольная.m3d
  - ТТ3000-2.5-2.5 02.03 # Лист рифлённый.m3d
  - ТТ3000-2.5-2.5 02.12 # Ребро.m3d
  - ТТ3000-2.5-2.5 02.06 # Лист гнутый.cdw
- ТТ3000-2.5-2.5 00.12 # Ось.cdw
- ТТ3000-2.5-2.5 00.14 # Кронштейн.m3d
