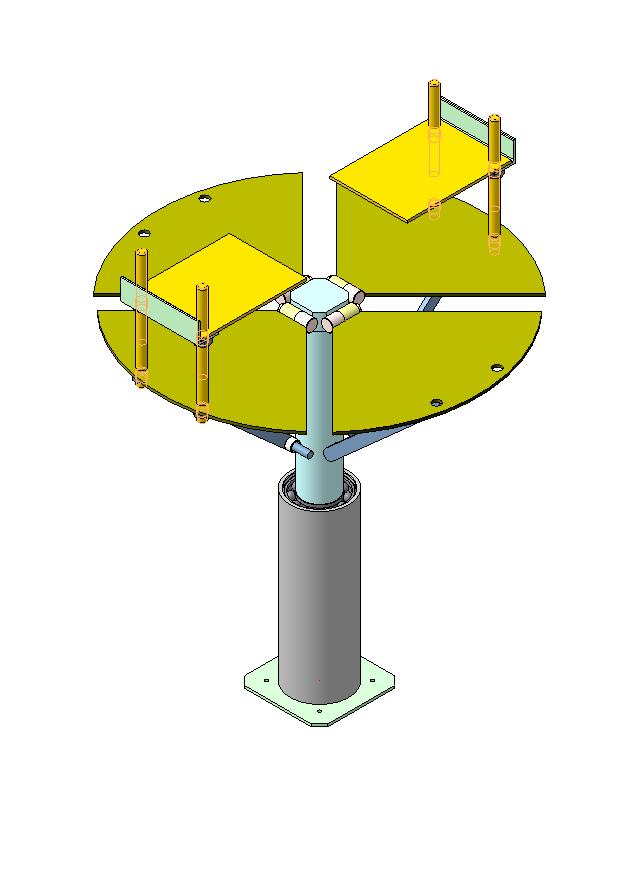

Стол поворотный», в дальнейшем, «Стол» предназначен для изолировки компенсационных секций и полюсов электродвигателей тяговых агрегатов.
Технические характеристики
1. Габаритные размеры, мм
диаметр 700
высота 965
2. Масса, кг 65
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Стол поворотный - диаметр 700 мм
Стол поворотный - диаметр 700 мм
1
1
357
1
0
40
Сообщить о проблеме
Автор
ЖАКЕ
Дата
07.08.2023
Язык
Русский
Состав
3D Сборка (в дереве есть предупреждения)
Софт
КОМПАС-3D 15
Как открыть?
Отзывов пока нет
Содержимое архива
-
Винт установочный .m3d
-
Винт установочный в сборе.a3d
-
Внутреннее кольцо.m3d
-
Втулка шарнира.m3d
-
КД4586 00 00 10 Табличка.m3d
-
КД4586 02 00 01Сектор стола.m3d
-
КД4586.00.00.00СБ - Стол поворотный.a3d
-
КД4586.01.00.01 - Стойка.m3d
-
КД4586.01.00.02 - Ось.m3d
-
Кольцо крюка.m3d
-
Кольцо упорное.m3d
-
Лист 6х200х200.m3d
-
Наружное кольцо.m3d
-
Палец шарнира.m3d
-
Пластина 6х100х250.m3d
-
Подшипник 214 ГОСТ 8338-75.a3d
-
Сборка сектора стола.a3d
-
Уголок 45х45х5х100.m3d
-
Упор.m3d
-
Шайба ф14хф20х3.m3d
-
Шарик.m3d
-
Шарик_1.m3d
-
Шарик_2.m3d
-
Шарик_3.m3d
