3D модель канатного блока

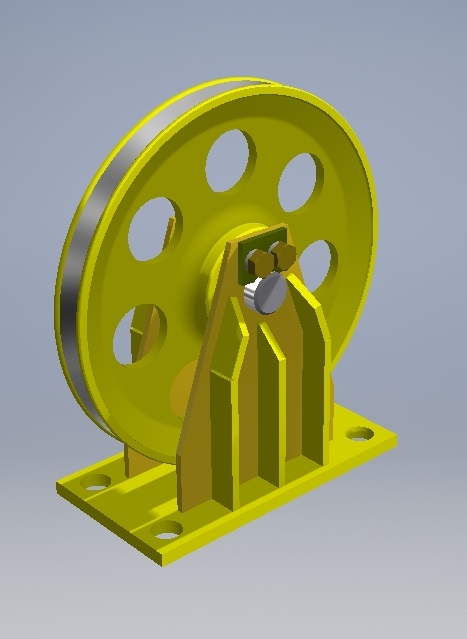

Электронная 3D модель съемного канатного блока диаметром 240 мм со сварным кронштейном, предназначенного для проводки каната диаметром 8,3 мм в системе запасовки подъемного крана, например. Может быть полезна при проектировании грузоподъемныж устройств и для практического изготовления

Состав: 3D сборка Язык документа

Софт: Autodesk Inventor 2018

Файлы:
Болт M10-6gx16 ГОСТ 7805-70.ipt
Кольцо 62 ГОСТ 13943-86.ipt
Косынка блока.ipt
Косынка блока_MIR.ipt
Косынка блока_MIR_MIR.ipt
Косынка блока_MIR1.ipt
Пластина 20.ipt
Плита опорная блока.ipt
Подшипник 180206 ГОСТ 8882-75.ipt
Ребро блока.ipt
Ребро блока_MIR.ipt
Ребро блока_MIR_MIR.ipt
Ребро блока_MIR1.ipt
Ребро центральное блока.ipt
Ребро центральное блока_MIR.ipt
РТ.00. 771 Ось блока.ipt
Шайба 10.ОТ ГОСТ6402-70.ipt
Щека блока.ipt
Блок обводной 240.iam
Блок обводной 240.ipt
Блок с кронштейном.iam
