3Д модель кантователя для сборки обечаек длиной L до 5800мм и диаметром от 3000мм до 3500мм

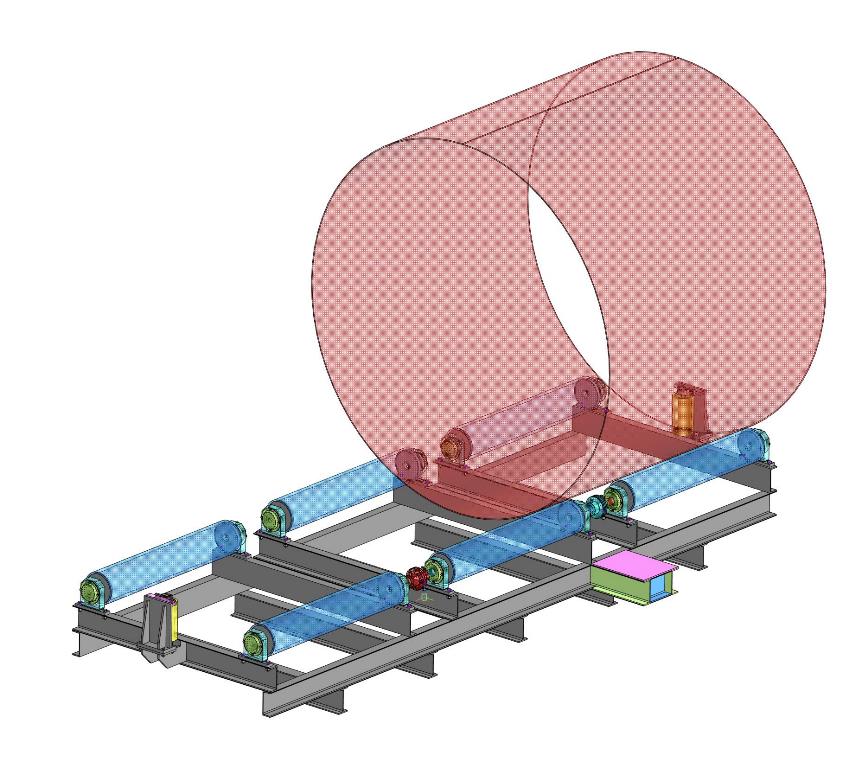

в работе представлена 3д модель кантователя для сборки обечаек. Кантователь предназначен для сборки обечаек под сварку стыковых сварных швов длиной обечаек как цельных так и из частей длиной L до 5800мм и диаметром от 3000мм до 3500мм

Состав: 3д модель кантователя для сборки обечаек длиной до L=5800мм и диаметром от 3000мм до 3500мм

Софт: КОМПАС-3D V-18

Файлы:
Обод ролика _ 0108.m3d
Анти дрейф _ 012000 ЭСБ.a3d
Рама кантователя _ 20.01.00.00 ЭСБ.a3d
Площадка крепления привода _ 01200 ЭСБ.a3d
Крышка глухая _ 0101.m3d
Вал длинный _ 01159.m3d
Швел 20П-470 _ 01102 МД.m3d
Пластина крепления подшипника _ 0120.m3d
Ребро _ 0135.m3d
Заглушка ролика дрефа _ 0122.m3d
Балка 20Б1-2000 _ АПТ.20.01.00.01.m3d
Шкив З1 _ 31.m3d
Корпус подшипника глухой _ 0106.a3d
Корпус подшипника в сборе _ 0104 ЭСБ.a3d
Опорная пластина корпуса _ 0103.m3d
Ролик ведомый в сборе _ 01010.a3d
Муфта _ 0141.m3d
Пластина вертикальная _ 0129.m3d
Муфта в сборе _ 018000 ЭСБ.a3d
Корпус подшипн сквозной/
Корпус подшипн сквозной/Корпус подшипника сквозной _ 0180.a3d
Корпус подшипн сквозной/Вал длинный№2 _ 016000.m3d
Корпус подшипн сквозной/Корпус подшипника в сборе _ 0104 ЭСБ.a3d
Корпус подшипн сквозной/Опорная пластина корпуса _ 0103.m3d
Корпус подшипн сквозной/Корпус подшипника малый _ 0102.m3d
Вал ролика дрейфа _ 0123.m3d
Пласт стопорная _ 0195.m3d
обечайка _ 011000.m3d
Вал короткий _ 0109.m3d
Подшипник CNR USP-206 _ 1.m3d
Корпус подшипника малый _ 0102.m3d
Косынка _ 0125.m3d
Шайба _ 010111.m3d
ролик ведущий в сборе/
ролик ведущий в сборе/Обод ролика _ 0108.m3d
ролик ведущий в сборе/Вал длинный _ 0159.m3d
ролик ведущий в сборе/Ролик ведущий в сборе _ 01050.a3d
ролик ведущий в сборе/Заглушка _ 0107.m3d
ролик ведущий в сборе/Крышка сквозная _ 0160.m3d
Швеллер 20П-5864 _ 20.01.00.02.m3d
Заглушка _ 0107.m3d
Обод ролика дрейфа _ 0121.m3d
Креп пластина _ 0131.m3d
Лист площадки _ 01101 МД.m3d
Обечайка _ 0123.m3d
Горизонт пластина _ 0130.m3d
Швеллер 20П-248 _ 01105 МД.m3d
Гайка стопор _ 0190.m3d
Швеллер 20П-2000 _ 20.01.00.03.m3d
Ролик центральный в сборе _ 0170 ЭСБ.a3d
