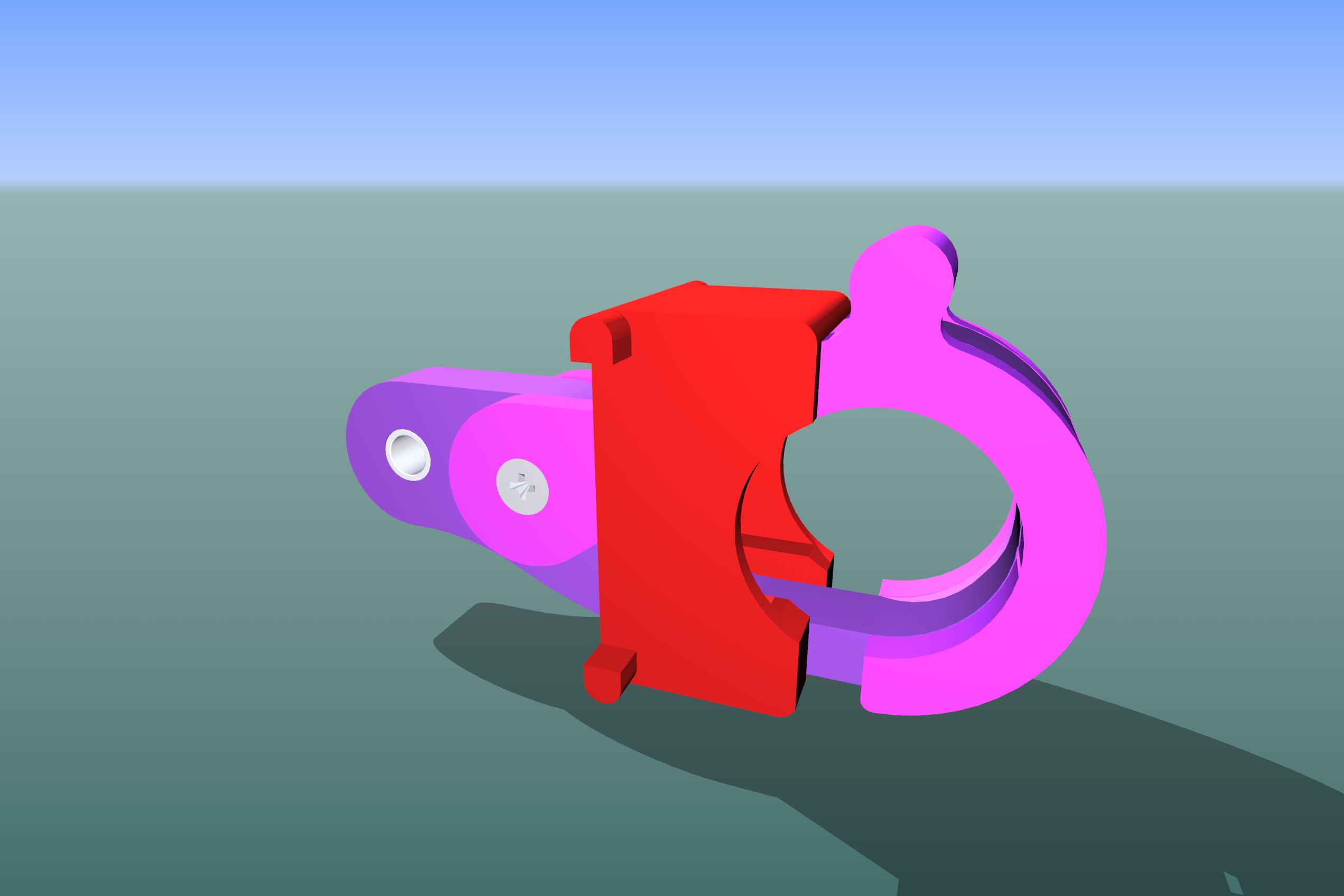

Кронштейн с механизмом запирания

Кронштейн предназначен для надёжного захвата и удержания цилиндрических труб диаметром до 60 мм, в конструкции предусмотрена самоблокировка.

Состав: 3D сборка + деталировка составных частей

Софт: КОМПАС-3D v21

Файлы:

РЛдн-01.08.011 Скоба.m3d

РЛДН-01.08.001 СБ Кронштейн второго уровня.a3d

РЛДН-01.08.004 Корпус кронштейна.m3d

РЛДН-01.08.008 Крюк под пружину.m3d

РЛДН-01.08.009 Запорный крюк.m3d
