Опрокидыватель рулонов

Приспособление для кантования рулонов плёнки полимерной массой до 240 килограмм

Состав: модель и чертежи деталировки

Софт: КОМПАС-3D 13

Файлы:

Чертежи/

Чертежи/Рычаг _ Р-4716.05.002.cdw

Чертежи/Крышка _ Р-4716.06.000.spw

Чертежи/Втулка _ Р-4716.00.021.cdw

Чертежи/Корпус штанги _ Р-4716.03.000.spw

Чертежи/Ручка _ Р-4716.00.030.cdw

Чертежи/Втулка ходовая _ Р-4716.00.26.cdw

Чертежи/Крышка _ Р-4716.00.023.cdw

Чертежи/Штанга _ Р-4716.03.002.cdw

Чертежи/Корпус _ Р-4716.03.001.cdw

Чертежи/Консоль _ Р-4716.02.000.spw

Чертежи/Корпус штанги Сборочный чертеж _ Р-4716.03.000 СБ.cdw

Чертежи/Ручка _ Р-4716.05.003.cdw

Чертежи/Скоба _ Р-4716.04.002.cdw

Чертежи/Косынка _ Р-4716.01.003.cdw

Чертежи/Крышка Сборочный чертеж _ Р-4716.06.000 СБ.cdw

Чертежи/Сухарь _ Р-4716.00.012.cdw

Чертежи/Палец _ Р-4716.00.028.cdw

Чертежи/Маховик Сборочный чертеж _ Р-4716.05.000 СБ.cdw

Чертежи/Сборка.stp

Чертежи/Проушина _ Р-4716.04.000.spw

Чертежи/Проушина Сборочный чертеж _ Р-4716.04.000 СБ.cdw

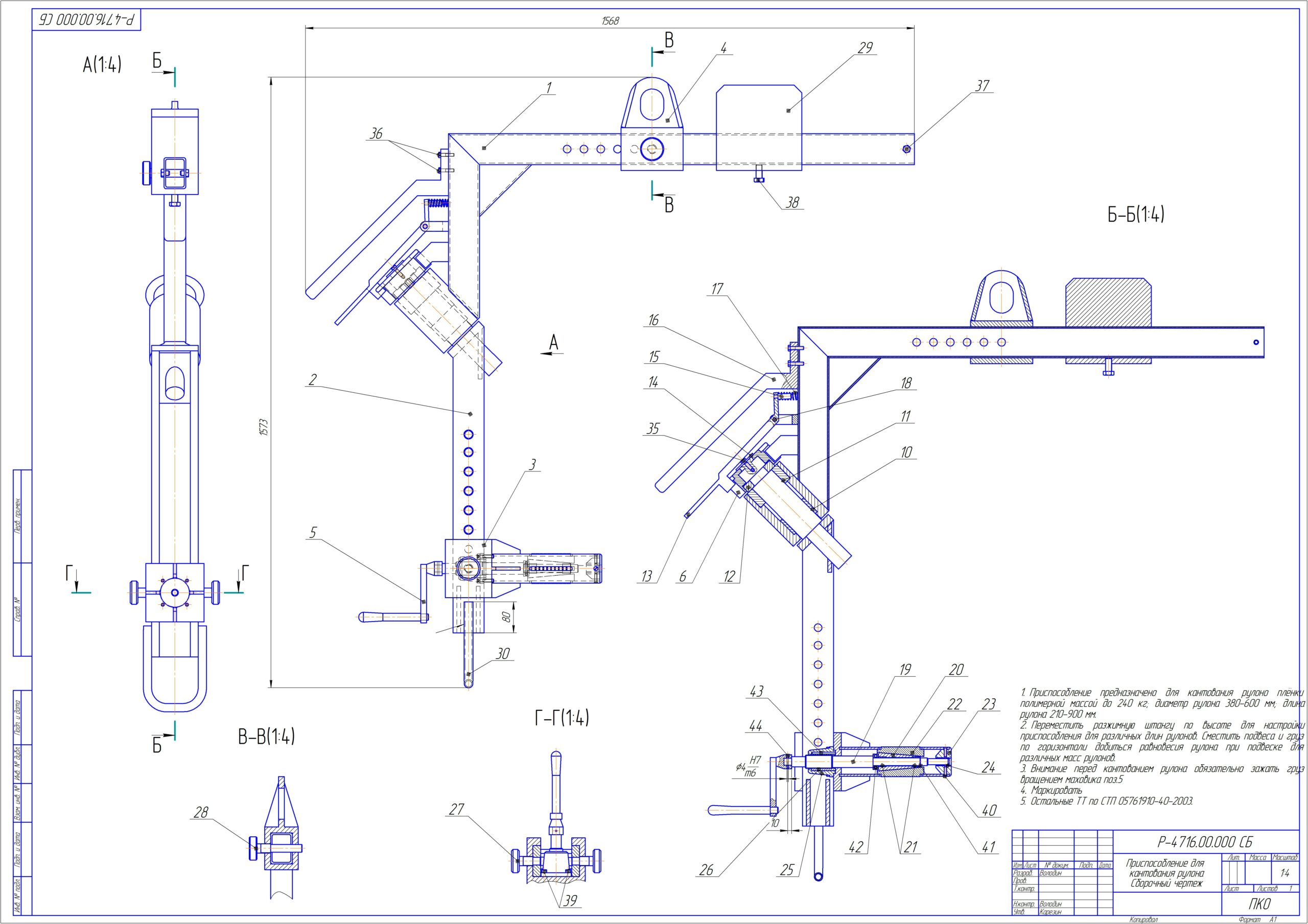

Чертежи/Приспособление для кантования рулона _ Р-4716.00.000.spw

Чертежи/Фиксатор _ Р-4716.00.013.cdw

Чертежи/Ушко _ Р-4716.04.001.cdw

Чертежи/Втулка крышки _ Р-4716.00.024.cdw

Чертежи/Вал _ Р-4716.02.001.cdw

Чертежи/Консоль Сборочный чертеж _ Р-4716.02.000 СБ.cdw

Чертежи/Ось пружины _ Р-4716.00.015.cdw

Чертежи/Сборка общий.cdw

Чертежи/Шпонка _ Р-4716.00.022.cdw

Чертежи/Деталь _ Шайба.cdw

Чертежи/Основание _ Р-4716.05.001.cdw

Чертежи/Балка _ Р-4716.02.001.cdw

Чертежи/Противовес _ Р-4716.00.029.cdw

Чертежи/Ручка _ Р-4716.00.016.cdw

Чертежи/Диск _ Р-4716.06.002.cdw

Чертежи/Подвес Р-4716.01.000 СБ.cdw

Чертежи/Стопор _ Р-4716.00.027.cdw

Чертежи/Втулка опорная _ Р-4716.00.011.cdw

Чертежи/Упор _ Р-4716.01.006.cdw

Чертежи/Корпус _ Р-4716.01.004.cdw

Чертежи/Стакан _ Р-4716.00.025.cdw

Чертежи/Ось фиксатора _ Р-4716.00.018.cdw

Чертежи/Конус _ Р-4716.00.020.cdw

Чертежи/Втулка _ Р-4716.06.001.cdw

Чертежи/Втулка центрирующая _ Р-4716.00.010.cdw

Чертежи/Вал _ Р-4716.00.019.cdw

Чертежи/пружина.cdw

Чертежи/Подвес _ Р-4716.01.000.spw

Чертежи/Косынка _ Р-4716.04.003.cdw

Чертежи/Маховик _ Р-4716.05.000.spw

Чертежи/Вилка _ Р-4716.01.005.cdw
