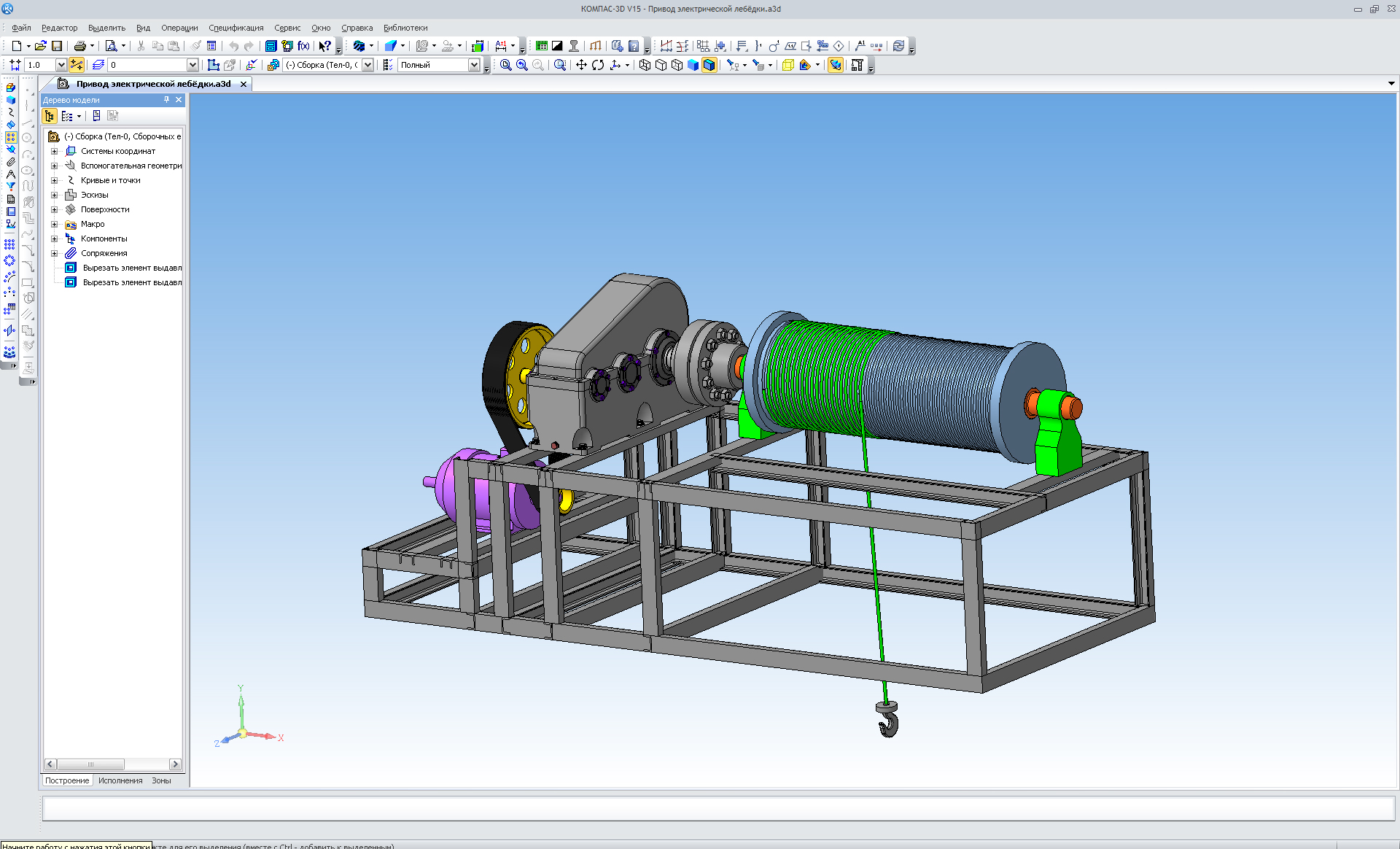

Привод электрической лебёдки

Привод электрической лебёдки предназначен для вертикального перемещения груза.
Нагрузка на рабочем органе - 14 кН;
Скорость подъёма груза - 0,4 м/с;
Диаметр барабана - 400 мм;
Тип ремня - поликлиновой;
Угол наклона ремня - 65 град.

Состав: 3D сборка Язык документа
