Проектирование эксцентрикового грузозахватного устройства грузоподъемностью 3 т

«Северный (Арктический) федеральный университет имени М.В. Ломоносова»
филиал в г. Северодвинске Архангельской области
Кафедра "Проектирования подъемно-транспортного и технологического оборудования"
Курсовой проект по дисциплине "Новые технологии подъемно-транспортных машин"
На тему: "Проектирование эксцентрикового грузозахватного устройства грузоподъемностью 3 т."
Северодвинск 2017

Цель работы – разработка и проектирование эксцентрикового грузозахватного устройства грузоподъемностью 3 т.
Они предназначены для захвата и перемещения плоских грузов как в вертикальном, так и в горизонтальном положениях. Так как при использовании эксцентриковых грузозахватных устройств контактная нагрузка велика, их применение ограничивается транспортированием грузов с твердой поверхностью. Наиболее широкое распространение они получили для перемещения листового металла разной толщины.
Проектируемое в данной работе ГЗУ выполняется как универсальное устройство, характеризующееся дополнительным поджатием путем воздействия на эксцентрик тягой, соединяемой через шарнир с подъемной скобой. Такое ГЗУ обладает повышенной надежностью, так как сила взаимодействия усилия распора между эксцентриком и опорным вкладышем с изделием увеличивается за счет действия силы тяги, создающей дополнительный момент затяжки эксцентрика.
Устройство состоит из корпуса, в котором расположен эксцентрик, опорный вкладыш, тяги, скобы и затвора с пружиной.
Профиль эксцентрика определяется графо-аналитическим методом, что обеспечивает постоянную силу зажима листа, независимо от его толщины.

Грузоподъемность эксцентрикового ГЗУ: P = 30 кН;
Толщина захватываемого груза: a = 20..60 мм;
Высота: b = 120 мм;
Коэффициент трения взаимодействия эксцентрика и опорного вкладыша с изделием: f = 0.4 мм.

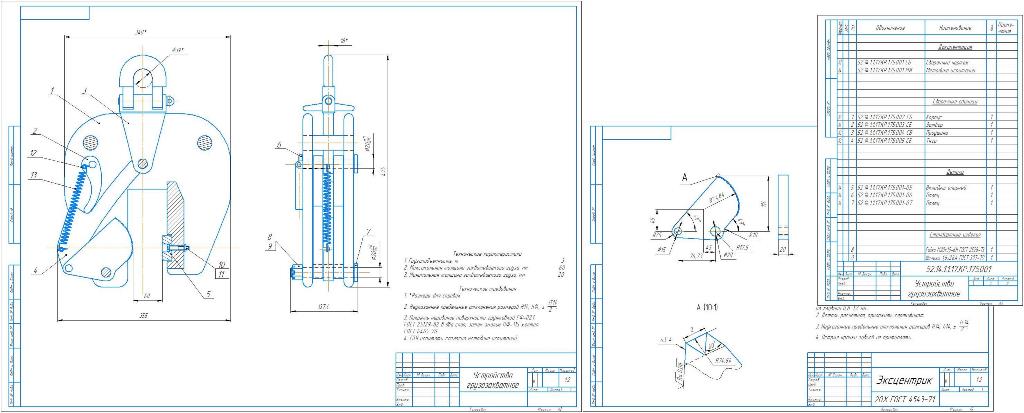

Рассчитаны оптимальные габариты корпуса и эксцентрика. Разработан сборочный чертеж устройства и детальный чертеж эксцентрика.

Содержание
ВВЕДЕНИЕ
I. ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ
II. ОПРЕДЕЛЕНИЕ ГЕОМЕТРИЧЕСКИХ ХАРАКТЕРИСТИК ЭКСЦЕНТРИКА
III. ОПРЕДЕЛЕНИЕ ДЕЙСТВУЮЩИХ УСИЛИЙ
IV. ПРОЕКТИРОВАНИЕ И РАСЧЕТ КОРПУСА
V. ЗАКЛЮЧЕНИЕ

Состав: ГЗУ (СБ), Деталировка (эксцентрик), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Такелаж / Проектирование эксцентрикового грузозахватного устройства грузоподъемностью 3 т

Спецификация.spw
ЭКС.cdw
СБ.cdw
Гзу записка.docx
