Роликовый подвес

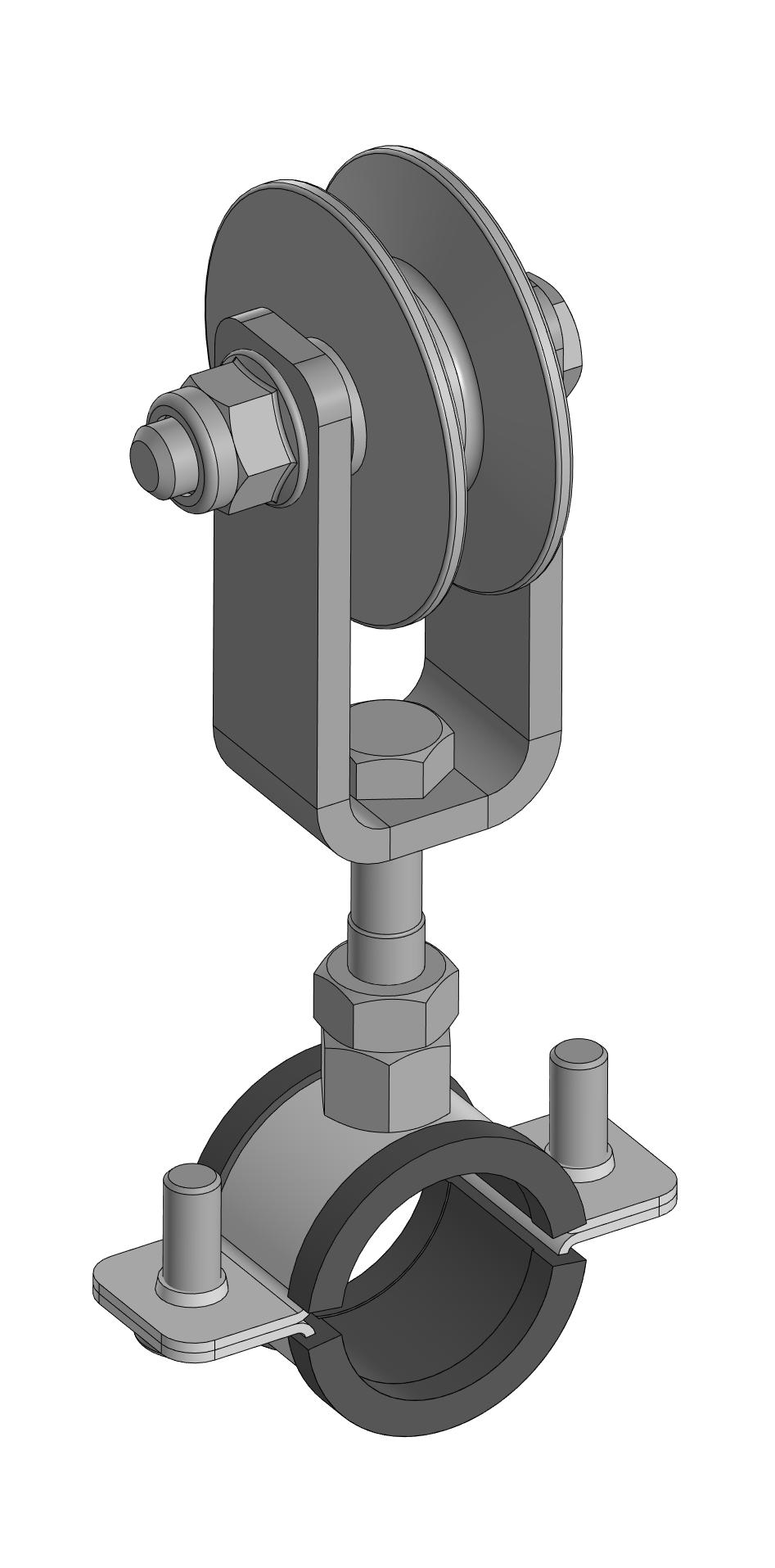

Роликовый подвес используется для удержания кабельной продукции. Подвешивается на трос натянутый вдоль стен или проемов с возможностью перемещения вдоль троса. Диаметр ролика по наружи 48мм рабочая часть ф24мм. Ролик делался под стальной трос Ф8.

Состав: 3д сборка с хомутом D 21-26

Софт: КОМПАС-3D 18,1

Файлы:
ЮНМ.10.03.002 - Скоба.m3d
ЮНМ.10.03.000 - Роликовый подвес.jpg
Трубный хомут.m3d
Трубный хомут.xls
ЮНМ.10.03.000 - Роликовый подвес.a3d
ЮНМ.10.03.001 - Ролик.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
