Штабелируемые фреймы 1200х800

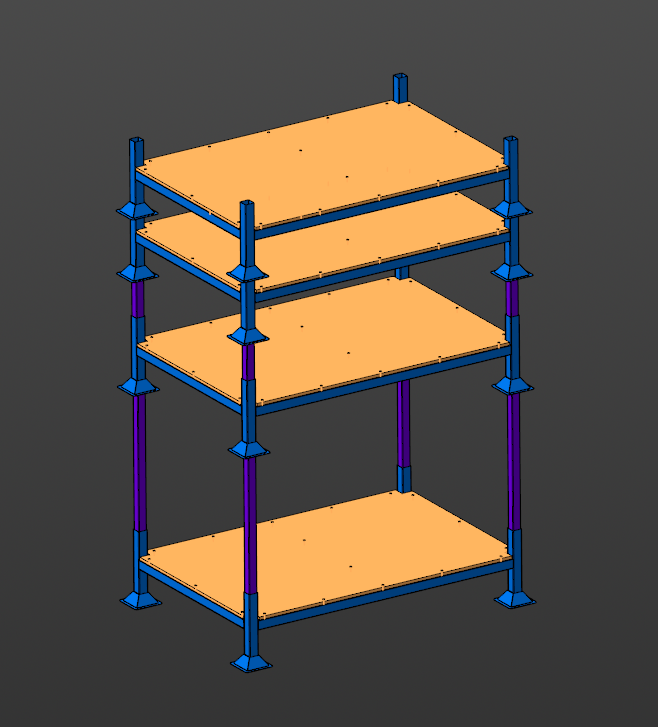

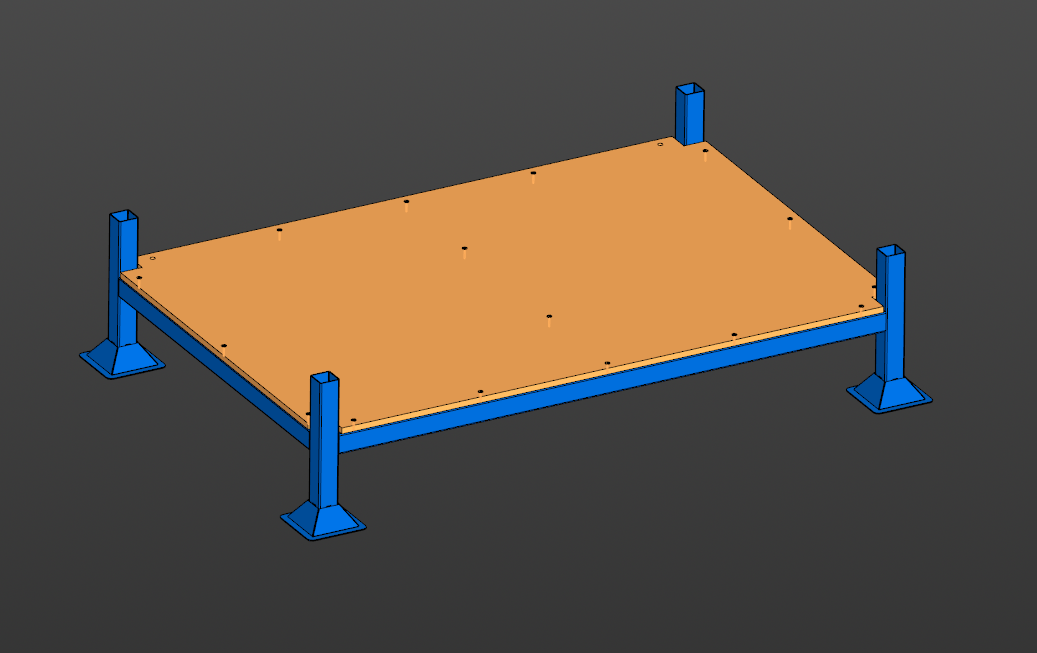

Конструктив представляет собой штабелируемый поддон с размерами, соответствующими стандартному европоддону 1200х800, а общие габариты с учетом ловителей составляют 1280х880. Расстояние между выставленными в колонну поддонами можно регулировать при помощи проставочных опор.

3D Модели Европоддон поддон Штабелируемые фреймы

Автор

Василий Хватов

Дата

10.06.2025

Язык

Русский

Состав

Чертежи каркаса поддона. размеры проставочных труб, чертежи на сопутствующие детали и dxf файлы, также имеются все модели, чертежи в формате jpeg.

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

2D
- .dxf
  - Заглушка трубы.dxf
  - Опора ножки.dxf
  - Стенка ловителя.dxf
- jpg
  - Заглушка трубы _ ФШ-02.01.002.jpg
  - Ложемент _ ФШ-01.00.jpg
  - Ножка в сборе _ ФШ.02.01.00.jpg
  - Опора ножки _ ФШ-02.01.004.jpg
  - Проставка _ ФШ-00.00.001(-01).jpg
  - Стенка ловителя _ ФШ-02.01.003.jpg
  - Стойка _ ФШ-02.01.jpg
  - Фрейм каркас _ ФШ-02.00.00.jpg
  - Фреймы в составе _ ФШ-00.00.00.00 СБ.jpg

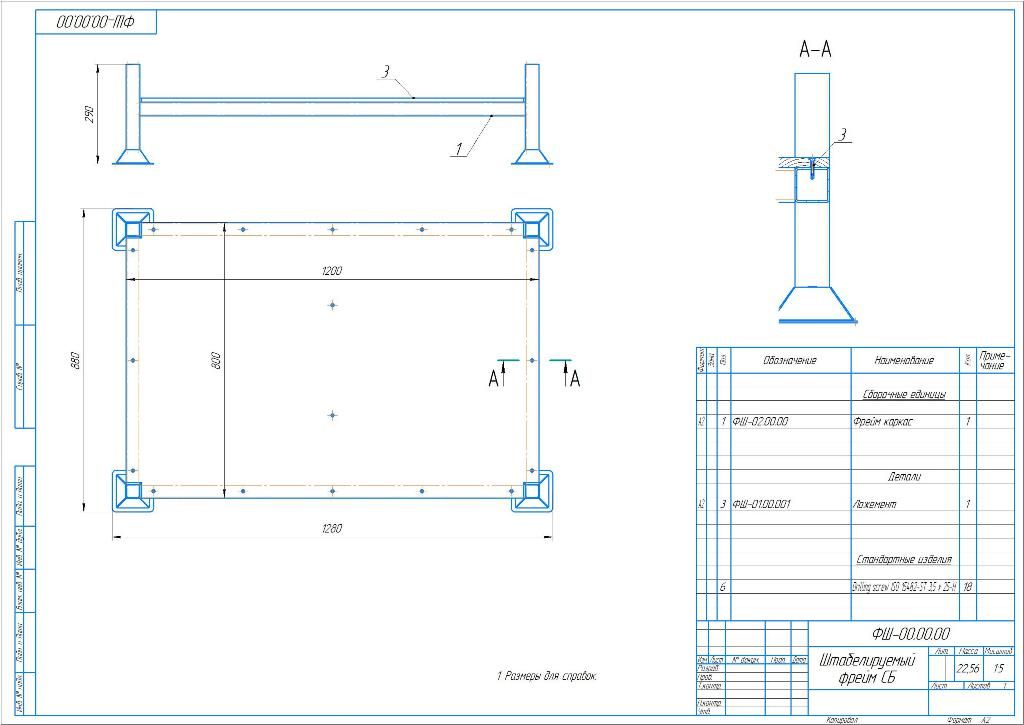

  - Штабелируемый фрейм СБ _ ФШ-00.00.00.jpg
- Заглушка трубы _ ФШ-02.01.002.cdw
- Ложемент _ ФШ-01.00.001.cdw
- Ножка в сборе _ ФШ.02.01.00.cdw
- Опора ножки _ ФШ-02.01.004.cdw
- Проставка _ ФШ-00.00.001(-01).cdw
- Стенка ловителя _ ФШ-02.01.003.cdw
- Стойка _ ФШ-02.01.001.cdw
- Фрейм каркас _ ФШ-02.00.00.cdw
- Фреймы в составе _ ФШ-00.00.00.00 СБ.cdw
- Штабелируемый фрейм СБ _ ФШ-00.00.00.cdw
- Штабелируемый фрейм СБ _ ФШ-00.00.00.jpg
Заглушка трубы.m3d
Ложемент.m3d
Ножка в сборе.a3d
Опора ножки.m3d
Проставка 450.m3d
Проставка 850.m3d
Стенка ловителя.m3d
Стойка.m3d
Стяжка 1120.m3d
Стяжка 720.m3d
Фрейм каркас.a3d
Фреймы в составе СП.stp
Фреймы в составе СП.t3d
Фреймы в составе.t3d
Штабелируемый фрейм СБ СП.a3d
Штабелируемый фрейм СБ.a3d
