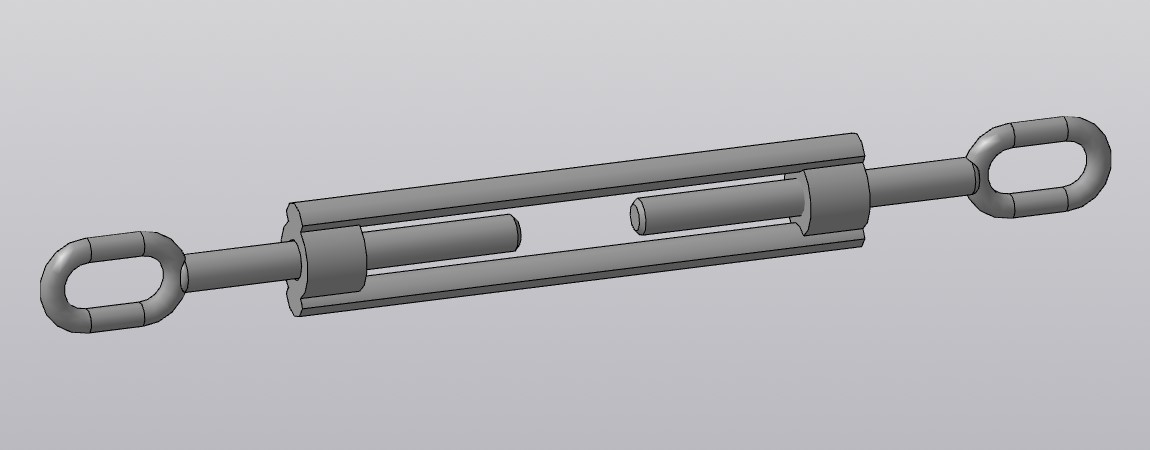

Талреп DIN 1480-SP-RR-M12-A2

Талреп стандарта DIN 1480 М12
Изготавливается из стали, а также из нержавеющей A2 или A4 стали. Изделие, выполненное из углеродистой стали может обладать цинковым покрытием, горячая оцинковка. (в данной сборке указан материал A2 - нержавеющая сталь)
Применение распространяется на те сферы монтажных и строительных работ, где присутствует необходимость в натягивании тросов, канатов, стальных цепей и прочих.
Обратите внимание: изделие не используется для поднятия грузов (не грузовое назначение).

Исполнение: SP - RR – «кольцо-кольцо».
Размер резьбы шпилек - М12
Диаметр кольца - 16 мм
Ход талрепа - 100 мм (от 210 до 310 мм по центрам колец)

Состав: 3D сборка, Модель одной деталью .stp Язык документа

Софт: КОМПАС-3D 17.1

Файлы:
Ушко.m3d
Муфта.m3d
Талреп DIN 1480-SP-RR-M12-A2.a3d
Талреп DIN 1480-SP-RR-M12-A2.stp
