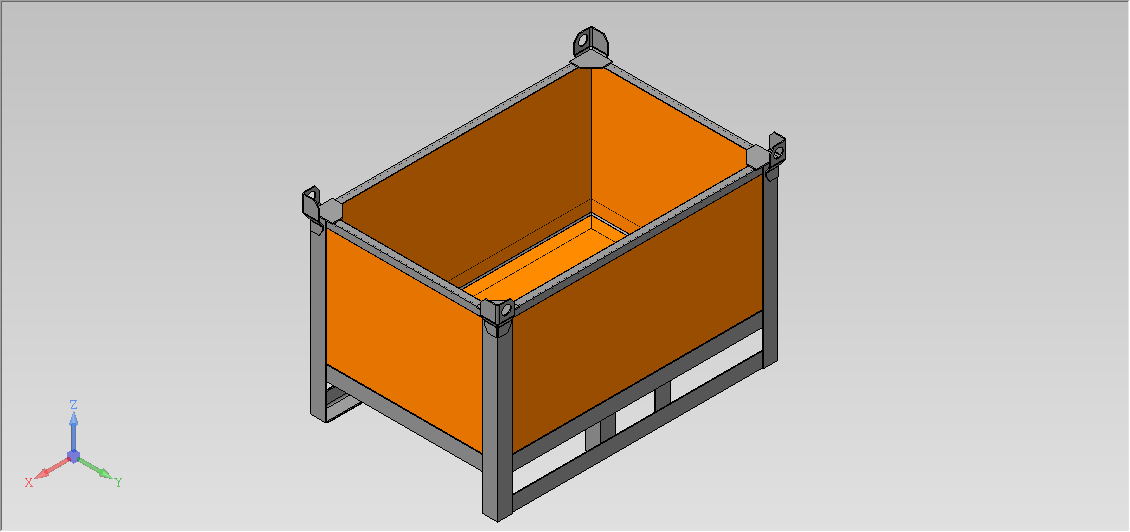

Твердотельная модель тары для стружки 1200х800х750 габаритом, Применяется в производстве
Тара 1200х800х750
1
5
123
7
0
20
Сообщить о проблеме
Автор
Раиль
Инженер
Дата
18.12.2023
Язык
Русский
Состав
3D Сборка, модель, чертежи
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
Р 850.009.00.001 Ушко.cdw
-
Р 850.009.00.001_Ушко.m3d
-
Т 000.00.00 СБ Тара.cdw
-
Т 000.00.00 СБ_Тара.a3d
-
Т 000.10.00 СБ Каркас.cdw
-
Т 000.10.00 СБ_Каркас.a3d
-
Т 000.10.01 Уголок 63х63х5 L=750.cdw
-
Т 000.10.01_Уголок 63х63х5 L=750.m3d
-
Т 000.10.02 Уголок 63х63х5 L=1190.cdw
-
Т 000.10.02_Уголок 63х63х5 L=1190.m3d
-
Т 000.10.03 Уголок 63х63х5 L=1190.cdw
-
Т 000.10.03_Уголок 63х63х5 L=1190.m3d
-
Т 000.10.04 Уголок 63х63х5 L=790.cdw
-
Т 000.10.04_Уголок 63х63х5 L=790.m3d
-
Т 000.10.05 Уголок 63х63х5 L=145.cdw
-
Т 000.10.05_Уголок 63х63х5 L=145.m3d
-
Т 000.10.06 Уголок 30х30х3 L=1176.cdw
-
Т 000.10.06_Уголок 30х30х3 L=1176.m3d
-
Т 000.10.07 Уголок 30х30х3 L=776.cdw
-
Т 000.10.07_Уголок 30х30х3 L=776.m3d
-
Т 000.20.01 Боковая стенка 580х1176 S=2.cdw
-
Т 000.20.01_Боковая стенка 580х1176 S=2.m3d
-
Т 000.20.02 Боковая стенка 580х780 S=2.cdw
-
Т 000.20.02_Боковая стенка 580х780 S=2.m3d
-
Т 000.20.03 Нижняя стенка 766х1166 S=2.cdw
-
Т 000.20.03_Нижняя стенка 766х1166 S=2.m3d
-
Т 000.20.04 Косынка 92х92 S=5.cdw
-
Т 000.20.04_Косынка 92х92 S=5.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
