Тара для подъема и транспортировки стекла грузоподъемностью Q=410кг.

Тара для подъема и транспортировки стекла грузоподъемностью Q=410кг.

100

Тара для подъема и транспортировки стекол максимальным размером 200х1450х1650мм. в количестве 2 единиц (по одной упаковке с обеих сторон) общим весом 410кг. (по 205кг. с каждой стороны максимум). Тара изготовлена из Трубы 60х60х4мм.

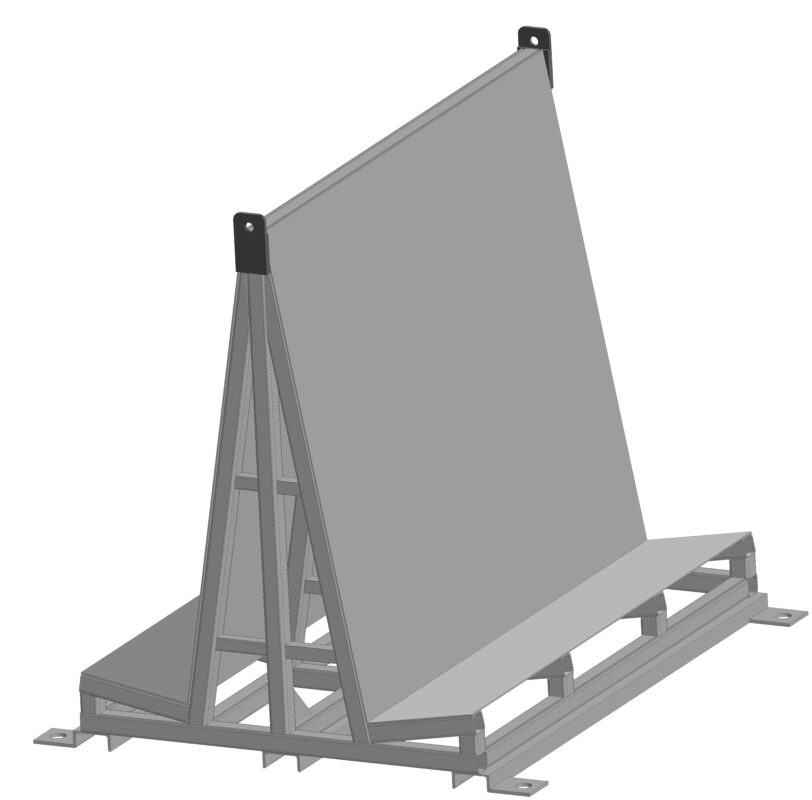

3D Модели металлическая тара Проектирование тары для транспортировки стеклопакетов

Автор

Александр

Дата

29.04.2026

Язык

Русский

Состав

3D Сборка Тара металлическая (СБ) с историей каждой детали, спецификация (СП), чертежи каждой детали, Программа листовых деталей для лазерной резки, Деталировка (Упор, стойка, ребро малое, проушина, укосина рамы, проушина, ребро большое, основание подложки, пластина крепления нижняя, подложка, лист толщиной 4мм.),

Софт

КОМПАС-3D 22 Как открыть?
