Траверса для бумажных рулонов

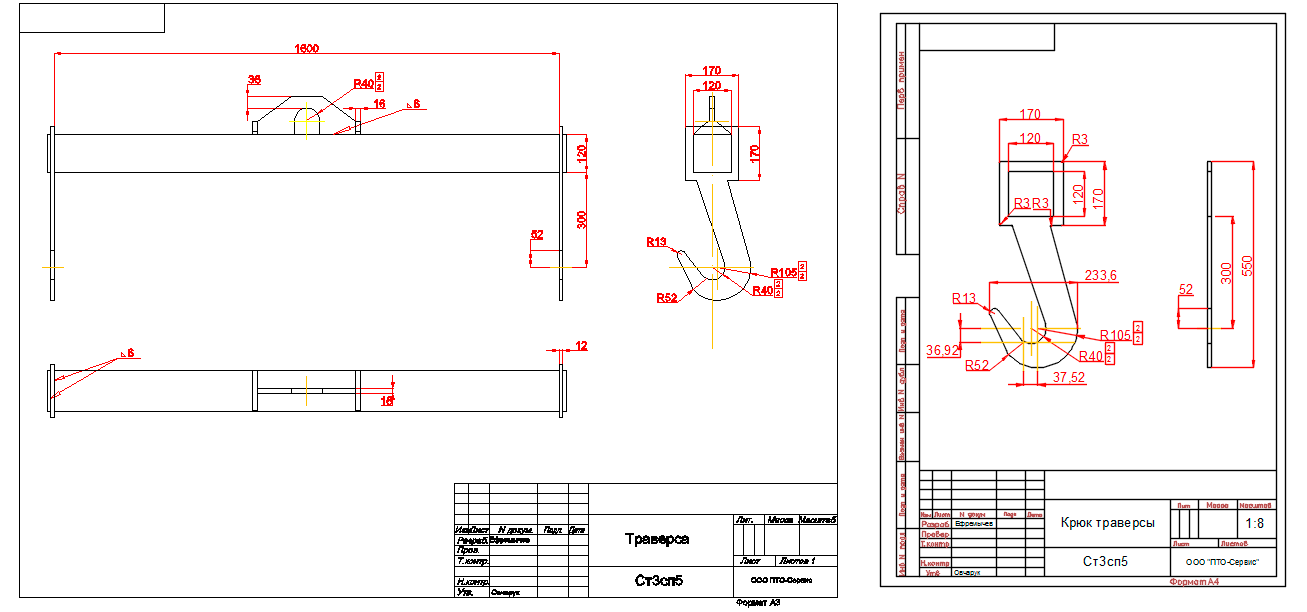

Траверс для перемещения бумажных рулонов весом 400кг.

Траверса 1600мм
Грузоподъемность 400 кг = 0,4т
Длина плеча а = 806 мм (800+12/2)

Траверса 2232мм
Грузоподъемность 400 кг = 0,4т
Длина плеча а = 1122 мм (1116+12/2)

Состав: Вид общий (ВО), Крюковая подвеска, Расчеты Язык документа

Софт: AutoCAD 2004

Файлы:
Траверсы/
Траверсы/Траверса 1600мм/
Траверсы/Траверса 1600мм/plot.log
Траверсы/Траверса 1600мм/Расчет траверсы(1600).docx
Траверсы/Траверса 1600мм/Траверса 1600-Лист2.pdf
Траверсы/Траверса 1600мм/Траверса-Лист1.pdf
Траверсы/Траверса 1600мм/Траверса.bak
Траверсы/Траверса 1600мм/Траверса.dwg
Траверсы/Траверса 2232мм/
Траверсы/Траверса 2232мм/Расчет траверсы(2232).docx
Траверсы/Траверса 2232мм/Траверса 2232-Лист1.pdf
Траверсы/Траверса 2232мм/Траверса 2232-Лист2.pdf
Траверсы/Траверса 2232мм/Траверса 2232.bak
Траверсы/Траверса 2232мм/Траверса 2232.dwg
