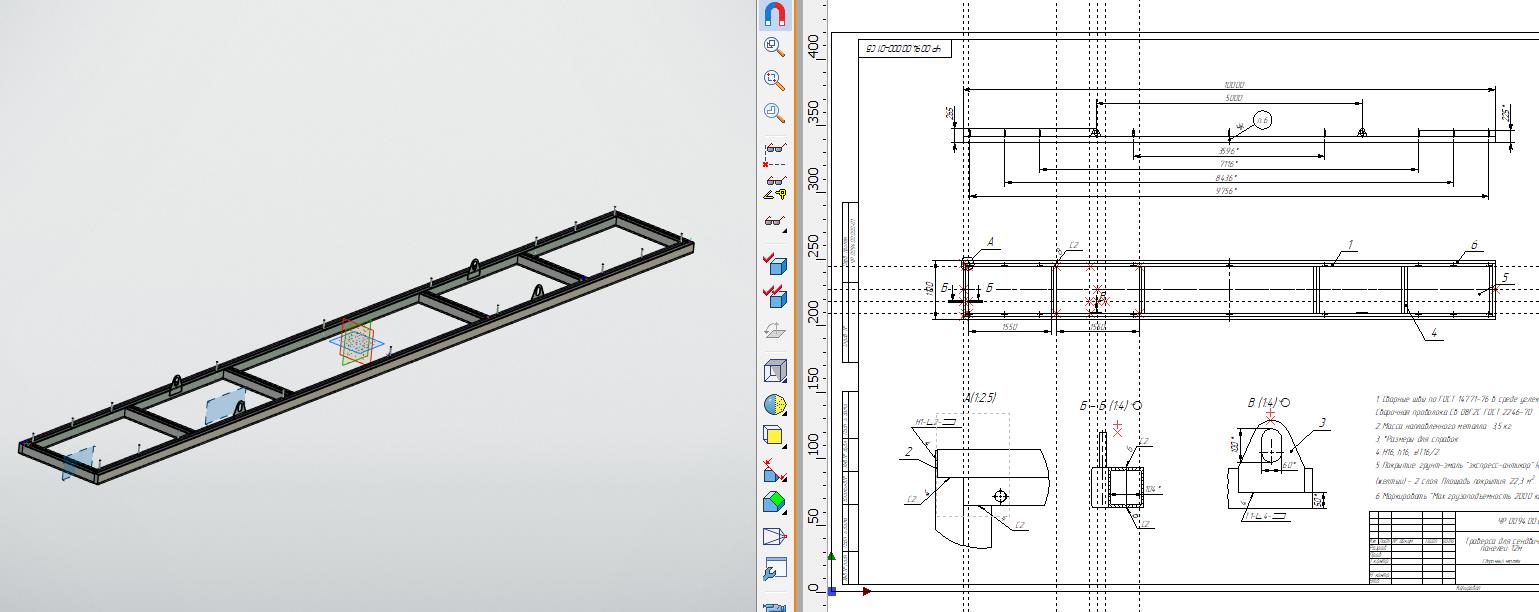

Траверса для сендвич панелей 12м

Траверса для сендвич панелей 12 метровых
Предназначена для перемещения сендвич панелей длинной до 12 метров в горизонтальной плоскости с помощью крана.
Габаритные размеры траверсы: 10 000х1 100х225
Ширина по проушинам - 5 000 мм
Максимальная грузоподъемность - 2 000 кг.

Состав: 3D Сборка, Сборочный чертеж, Спецификация, Деталировка

Софт: T-FLEX CAD 17.0.85.0

Файлы:

ЧР 0094.10.002-01 - Швеллер.dwg

ЧР 0094.00.000-01 - Траверса.dwg

ЧР 0094.00.000-01 - Траверса.grb

ЧР 0094.00.000-01 - Траверса.stp

ЧР 0094.00.000-01 - Траверса/

ЧР 0094.00.000-01 - Траверса/ЧР 0094.00.005-01 - Швеллер.grb

ЧР 0094.00.000-01 - Траверса/ЧР 0094.00.002 - Ухо.grb

ЧР 0094.00.000-01 - Траверса/ЧР 0094.10.000-01 - Швеллер СБ.grb

ЧР 0094.00.000-01 - Траверса/ЧР 0094.10.002-01 - Швеллер.grb

ЧР 0094.00.000-01 - Траверса/Спецификация форма 1 ГОСТ 2.106-96 шаблон.grb

ЧР 0094.00.000-01 - Траверса/ЧР 0094.10.001 - Шток Круг.grb

ЧР 0094.00.000-01 - Траверса/ЧР 0094.00.004 - Швеллер.grb

ЧР 0094.00.000-01 - Траверса/ЧР 0094.00.003 - Швеллер.grb

ЧР 0094.00.000-01 - Траверса/ЧР 0094.00.001 - Заглушка.grb

ЧР 0094.10.000-01 - Швеллер СБ.dwg

ЧР 0094.00.000-01 - Траверса.jpg

ЧР 0094.00.002 - Ухо.dwg
