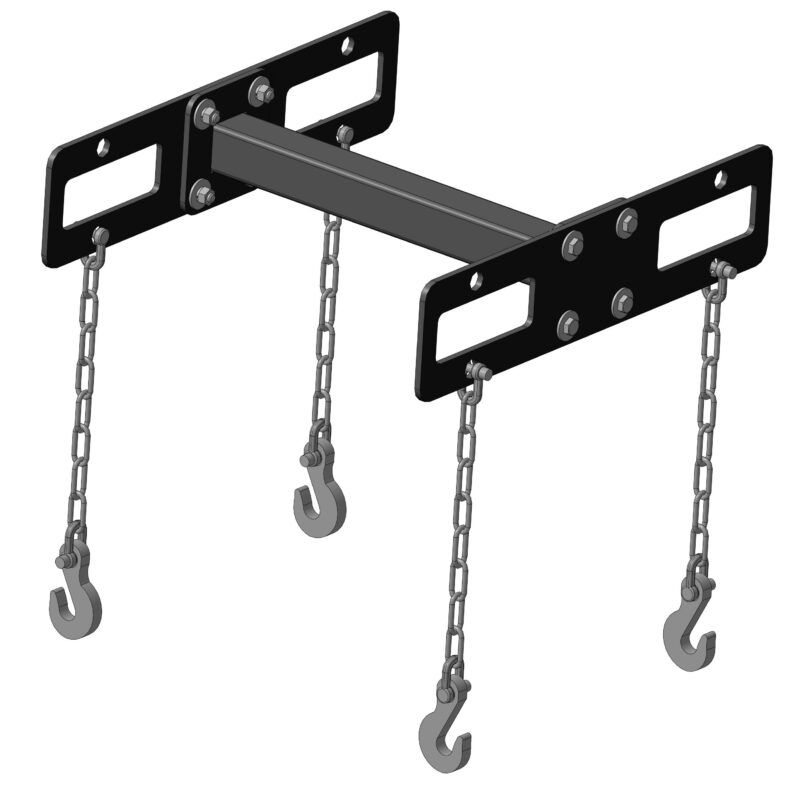

Траверса для штампов со стропами

Траверса для штампов применяется для погрузки штампов или иных тяжёлых компактных объектов на стеллаж. Грузоподъёмность до 1000 кг.
В составе архива модели и чертежи, сделанные и сохранённые в программе КОМПАС v20. Спецификации показаны на сборочных чертежах.
Так же есть 3d модель в универсальном формате .stp.

3D Модели

Автор

Serg Buz

Дата

11.02.2025

Язык

Русский

Состав

В составе архива модели и чертежи, сделанные и сохранённые в программе КОМПАС v20. Спецификации показаны на сборочных чертежах. Так же есть 3d модель в универсальном формате .stp.

Софт

КОМПАС-3D 20 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Модель STP
- Т№1-00.00.00.000 Траверса со штампом.log
- Т№1-00.00.00.000 Траверса со штампом.stp
Вилы электро-погрузчика (2).m3d
Вилы электро-погрузчика.m3d
Компоновка с вилами погрузчика.a3d
Крюк чалочный (Кч-0,63 ГОСТ 25573-82).m3d
Описание.txt
Скоба такелажная 10мм (0,4т) DIN 82101 (тип А - прямая).m3d

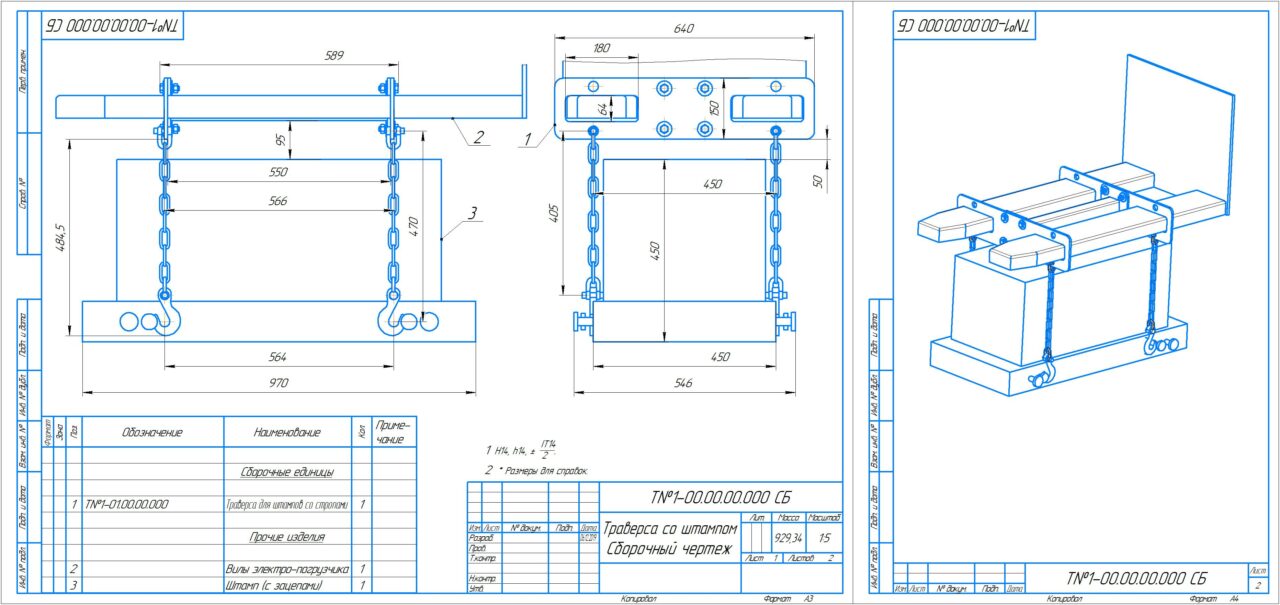

Т№1-00.00.00.000 Траверса со штампом (чертёж).jpg
Т№1-00.00.00.000 Траверса со штампом.a3d
Т№1-00.00.00.000 Траверса со штампом.cdw

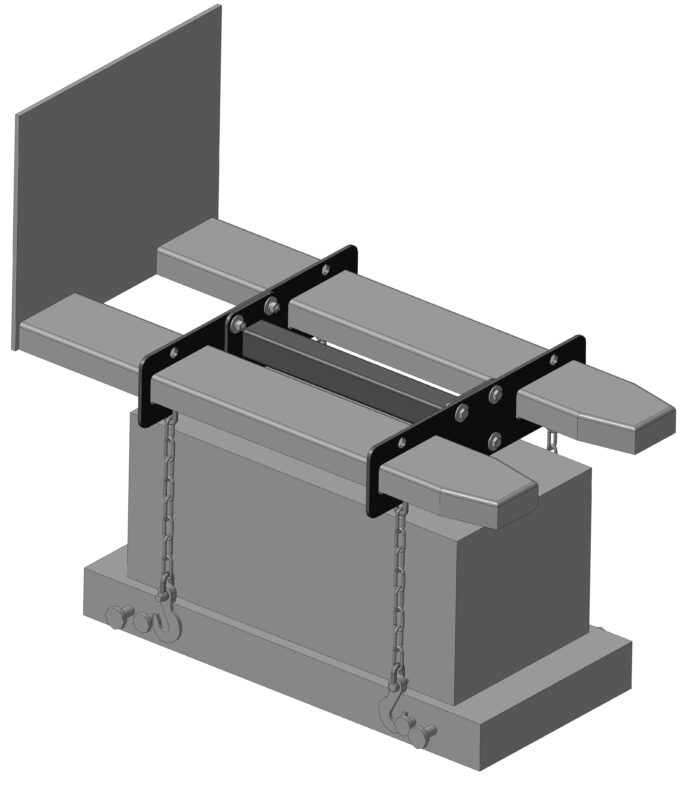

Т№1-00.00.00.000 Траверса со штампом.jpg

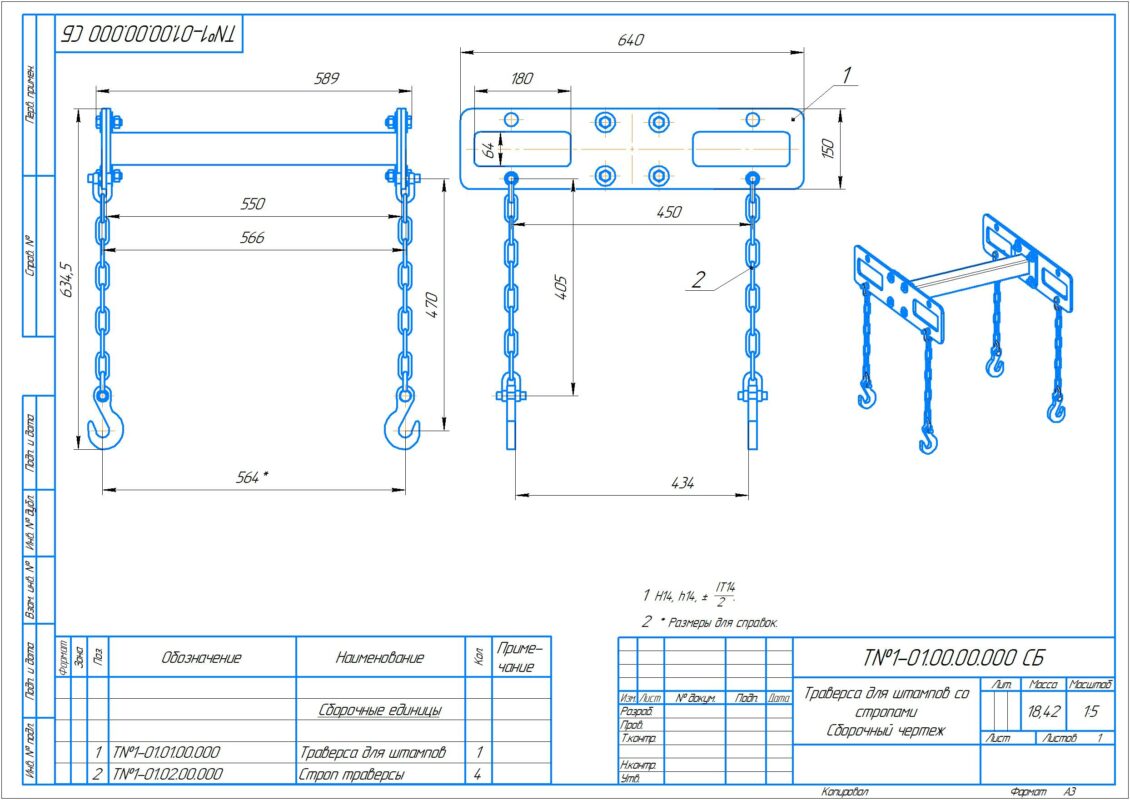

Т№1-01.00.00.000 Траверса для штампов со стропами (чертёж).jpg
Т№1-01.00.00.000 Траверса для штампов со стропами.a3d
Т№1-01.00.00.000 Траверса для штампов со стропами.cdw
Т№1-01.00.00.000 Траверса для штампов со стропами.jpg
Т№1-01.01.00.000 Траверса для штампов.a3d
Т№1-01.01.00.000 Траверса для штампов.cdw
Т№1-01.01.00.001 Пластина захватов.cdw
Т№1-01.01.00.001 Пластина захватов.m3d
Т№1-01.01.01.100 Распорка захватов.a3d
Т№1-01.01.01.100 Распорка захватов.cdw
Т№1-01.01.01.101 Фланец трубы.cdw
Т№1-01.01.01.101 Фланец трубы.m3d
Т№1-01.01.01.102 Труба распорка.m3d
Т№1-01.02.00.000 Строп траверсы.a3d
Т№1-01.02.00.000 Строп траверсы.cdw
Цепь длинозвенная 6 мм (DIN 763).m3d
Штамп (с зацепами).m3d
