Траверса г/п 40 т

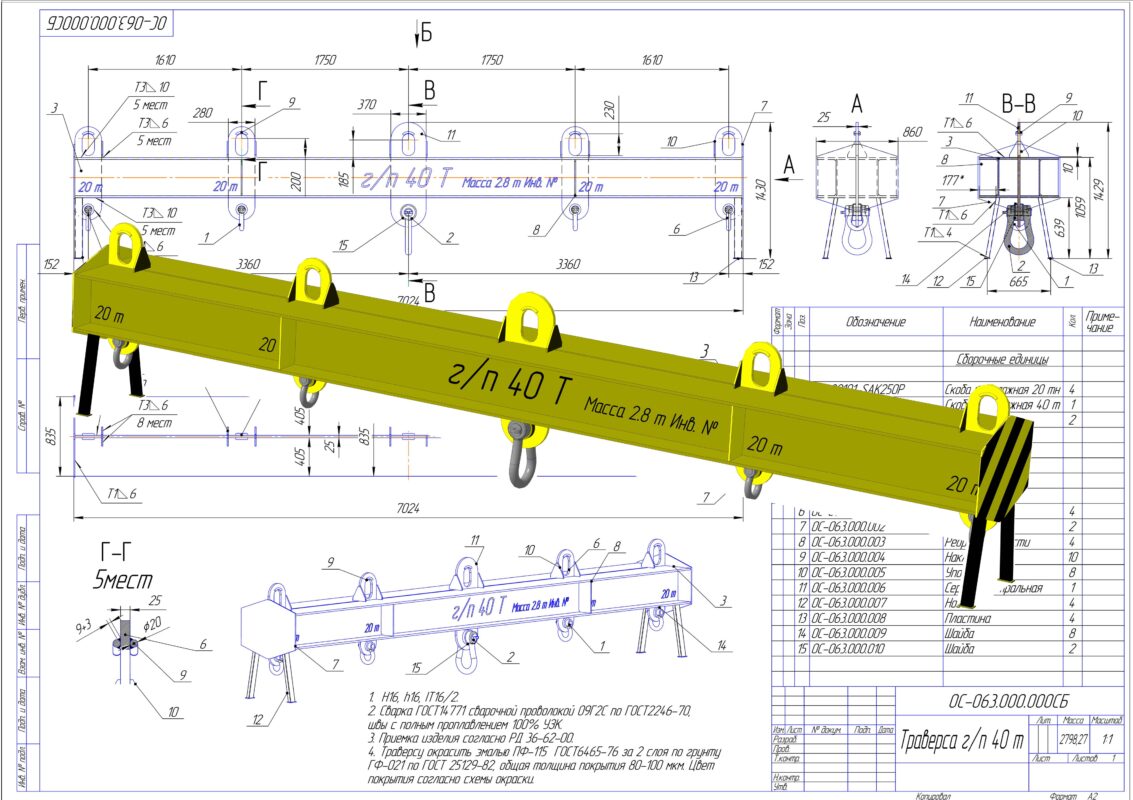

Траверса г/п 40 т для перевозки и монтажа нестандартного оборудования с возможностью работы 2 кранами. В натуре применяется для перемещения емкостного оборудования в заводских условиях. Есть расчеты.

Состав: 3D модели, чертежи, спецификации

Софт: КОМПАС-3D 18.1

Файлы:

Траверса 40 т/

Траверса 40 т/Траверса гп 40 т _ ОС-063.000.000СБ.spw

Траверса 40 т/Пластина _ ОС-063.000.000.m3d

Траверса 40 т/Труба 18.m3d

Траверса 40 т/Ребро жесткости _ ОС-063.000.000.m3d

Траверса 40 т/шайба1.m3d

Траверса 40 т/Нога _ ОС-063.000.007.cdw

Траверса 40 т/Накладка _ ОС-063.000.000.m3d

Траверса 40 т/Траверса гп 40 т схема окраски _ ОС-063.000.000СБ.cdw

Траверса 40 т/Шайба _ ОС-063.000.000.m3d

Траверса 40 т/Скоба такелажная 40 т.spw

Траверса 40 т/Проушина _ ОС-063.000.000.m3d

Траверса 40 т/Траверса 142-376 ОСТ _ ОС-063.000.000.m3d

Траверса 40 т/Стенка _ ОС-063.001.002.cdw

Траверса 40 т/Оседержатель _ ОС-063.000.000.m3d

Траверса 40 т/крюковая подвеска 5-50-710.a3d

Траверса 40 т/Траверса гп 40 т _ ОС-063.000.000СБ.pdf

Траверса 40 т/Скоба такелажная 40 т.a3d

Траверса 40 т/Скоба 20Тн тело _ ОС-063.000.000.m3d

Траверса 40 т/Упор _ ОС-063.000.005.cdw

Траверса 40 т/Шайба _ ОС-063.000.009.cdw

Траверса 40 т/Балка _ ОС-063.001.000СБ.cdw

Траверса 40 т/Штырь скобы 20 Тн _ ОС-063.000.000.m3d

Траверса 40 т/Траверса гп 40 т _ ОС-063.000.000СБ.a3d

Траверса 40 т/Нижний пояс.m3d

Траверса 40 т/Пластина _ ОС-063.000.002.cdw

Траверса 40 т/Скоба 40Тн _ ОС-063.000.000.m3d

Траверса 40 т/Накладка _ ОС-063.000.004.cdw

Траверса 40 т/Траверса гп 40 т-схема окраски _ ОС-063.000.000СБ.a3d

Траверса 40 т/Крюк 23А-1.m3d

Траверса 40 т/Упор _ ОС-063.000.000.m3d

Траверса 40 т/Труба _ ОС-063.000.000.m3d

Траверса 40 т/Траверса гп 40 т-схема окраски _ ОС-063.000.000СБ.jpg

Траверса 40 т/Ребро жесткости _ ОС-063.000.003.cdw

Траверса 40 т/Серьга _ ОС-063.000.000.m3d

Траверса 40 т/1.pdf

Траверса 40 т/Фиксатор _ ОС-063.000.000.m3d

Траверса 40 т/Балка.spw

Траверса 40 т/Пуансон с роликом 10 _ ОС-88.002.000CБ.cdw

Траверса 40 т/Пластина _ ОС-063.000.008.cdw

Траверса 40 т/шайба.m3d

Траверса 40 т/Серьга центральная _ ОС-063.000.006.cdw

Траверса 40 т/Траверса гп 40 т-схема окраски _ ОС-063.000.000СБ.pdf

Траверса 40 т/Скоба такелажная 20 тн _ ОС-063.000.000.a3d

Траверса 40 т/Крюк 4-32-610 -21А-1.m3d

Траверса 40 т/Палец _ ОС-063.000.000.m3d

Траверса 40 т/Балка.a3d

Траверса 40 т/Серьга _ ОС-87.000.001.cdw

Траверса 40 т/Нога.m3d

Траверса 40 т/Серьга _ ОС-063.000.001.cdw

Траверса 40 т/Стенка.m3d

Траверса 40 т/Втулка _ ОС-063.000.000.m3d

Траверса 40 т/Пластина.m3d

Траверса 40 т/Верхний пояс.m3d

Траверса 40 т/Штырь скобы 40 Тн _ ОС-063.000.000.m3d

Траверса 40 т/Пояс _ ОС-063.001.001.cdw

Траверса 40 т/Ось _ ОС-063.000.000.m3d

Траверса 40 т/1.cdw

Траверса 40 т/Палец.m3d

Траверса 40 т/Шайба _ ОС-063.000.010.cdw

Траверса 40 т/Скоба такелажная 20 тн _ ОС-063.000.000.spw

Траверса 40 т/Серьга центральная.m3d

Траверса 40 т/Траверса гп 40 т _ ОС-063.000.000СБ.cdw
