Габаритный размер (ДхШхВ), мм: 1470х1092х120. Скоба такелажная, цепь стропальная. Нагрузка на каждую цепь 1000 кг.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Такелаж -

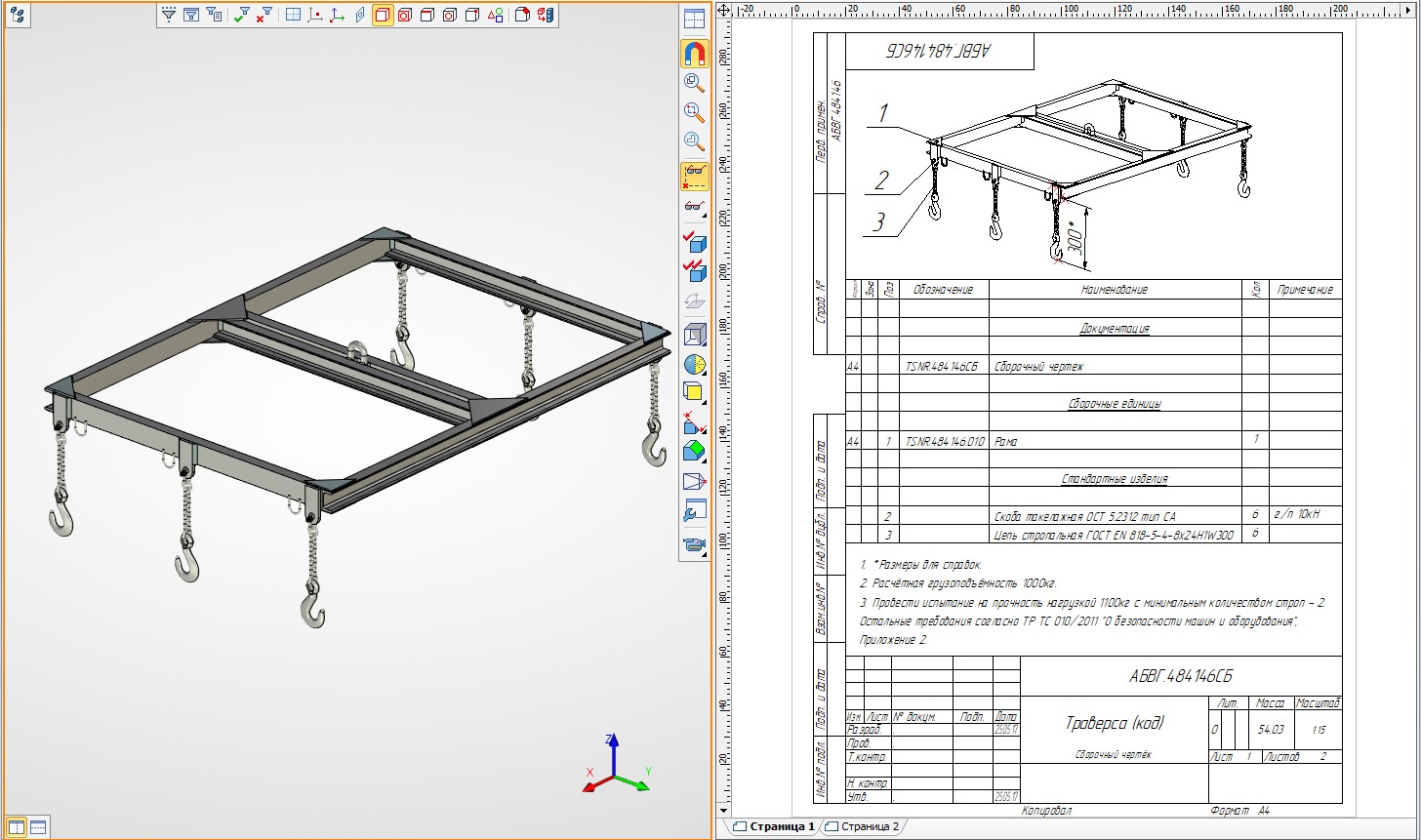

- Траверса грузоподъёмная 1000 кг (3D модель + чертежи)
Траверса грузоподъёмная 1000 кг (3D модель + чертежи)
0
2
730
1
1
40
Сообщить о проблеме
Автор
Владислав
Дата
06.06.2018
Язык
Русский
Состав
СБ, спецификации, деталировка, 3D-модель
Софт
T-Flex CAD 15.1.45
Отзывов пока нет
Содержимое архива
-
-
-
Звено цепи.grb
-
Звено цепи x2.grb
-
Кольцо соединительное.grb
-
Конструкторский чертеж. Первый лист. ГОСТ 2.104-2006.grb
-
Косынка1.grb
-
Косынка2.grb
-
Крюк DIN 689 Грузоподъемный.jpg
-
Крюк грузоподъёмный.grb
-
Петля.grb
-
Пластина приварная.grb
-
Проушина.grb
-
Рама.grb
-
Скоба такелажная.grb
-
Скоба центральная.grb
-
Спецификация форма 1 ГОСТ 2.106-96 шаблон.grb
-
Цепь короткозвенная.grb
-
Цепь стропальная.grb
-
Швеллеры стальные горячеканные с параллельными гранями полок по ГОСТ 8240-89.grb
-
-
Траверса.grb
-
