Траверса Q=10т

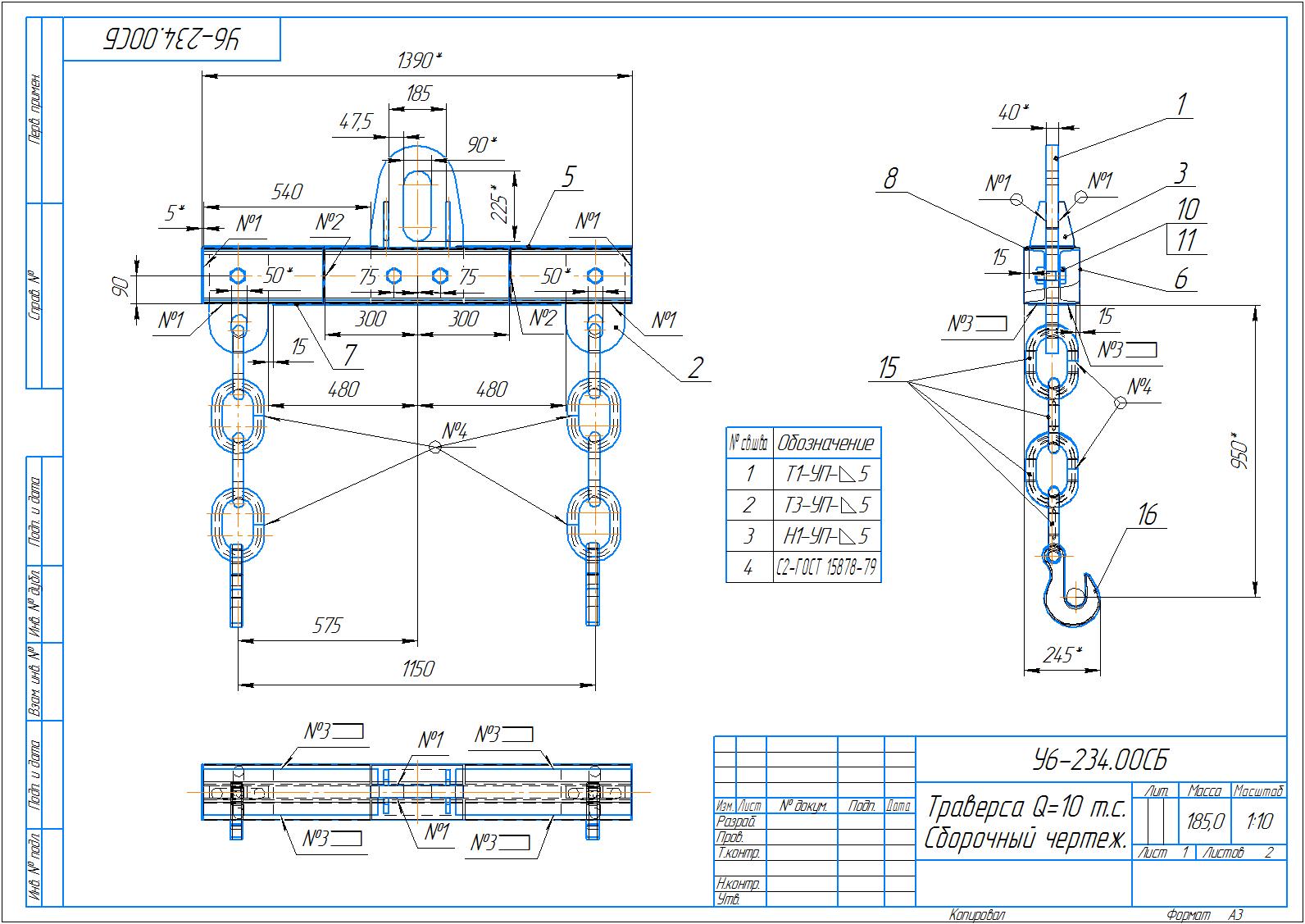

Линейная траверса грузоподъемностью 10 т и длинной 1150 мм. Подъем осуществляется за центр, вешается на крюк грузоподъемного крана.

Состав: Сборочный чертеж, Деталировка, Спецификация

Софт: КОМПАС-3D 17

Файлы:

У6-234.00-01.01_Связь.cdw

У6-234.00_СБ_Траверса.cdw

У6-234.00-01_Тяга.spw

У6-234.00-01_СБ_Тяга.cdw

У6-234.04_Ребро.cdw

У6-234.02_Проушина.cdw

У6-234.03_Ребро.cdw

У6-234.05_Пластина.cdw

У6-234.00-01.02_Ушко.cdw

У6-234.01_Серьга.cdw

У6-234.00-01.03_Ось.cdw

У6-234.00_Траверса.spw
