Траверса Q=6 т для транспортировки компрессора 305ВП-16/70

Траверса грузоподъемностью Q=6 т, предназначена для транспортировки и для уставновки Компрессора 305ВП-16/70 УХЛ4 на анкерные болта.
Транспортировка в цеху производится с помощью кран балки гп 3т и вилочном погрузчиком гп 5т.
Масса компрессора 6т

2. Технические характеристики

Грузоподъемность, тонн 6
Габариты, мм:
длина 1845
ширина 2285
высота в рабочем состоянии 240
Материал несущих конструкций Ст3

Состав: 3Д сборка, 3Д модели деталей, сборочный чертеж

Софт: КОМПАС-3D 19

Файлы:
Швеллер 10 L=1155.m3d
Швеллер 10 L=735.m3d
Швеллер 10 L=285.m3d
Траверса 6тс.a3d
Балка 4.a3d
Лист 660х170х20.m3d
Уголок 50х50х5.m3d
Петля.m3d
Уловитель.m3d
Лист 150х90х8.m3d
Круг ф40 L=1765.m3d
Балка 2.a3d

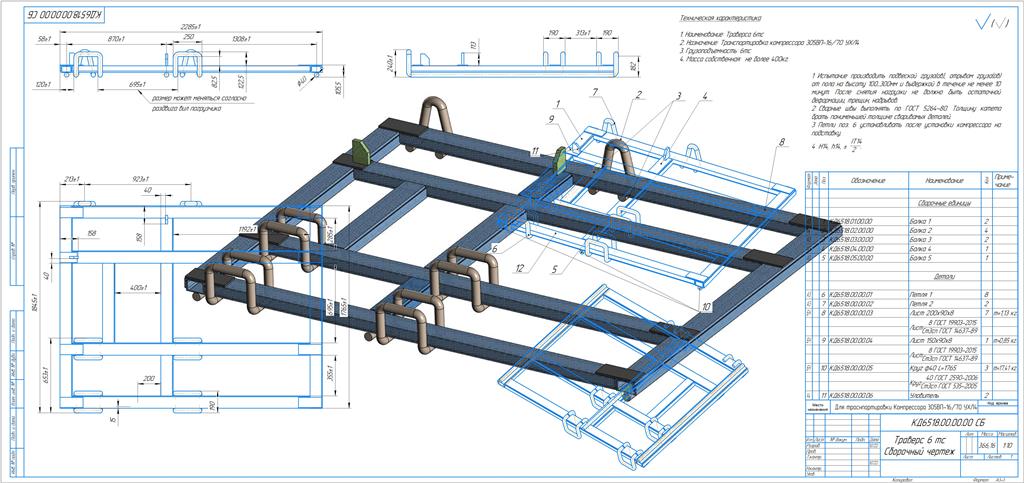

Траверса 6тс.jpg
Траверса 6 тс.cdw
Швеллер 20П.m3d
Петля 2.m3d
Швеллер 10 L=550.m3d
Швеллер 10 L=685.m3d
Швеллер 10 L=2000.m3d
Балка.a3d
Балка 5.a3d
Швеллер 10 L=355.m3d
Планка.m3d
Лист 200х100х8.m3d
Швеллер 10 L=300.m3d
Балка 3.a3d
