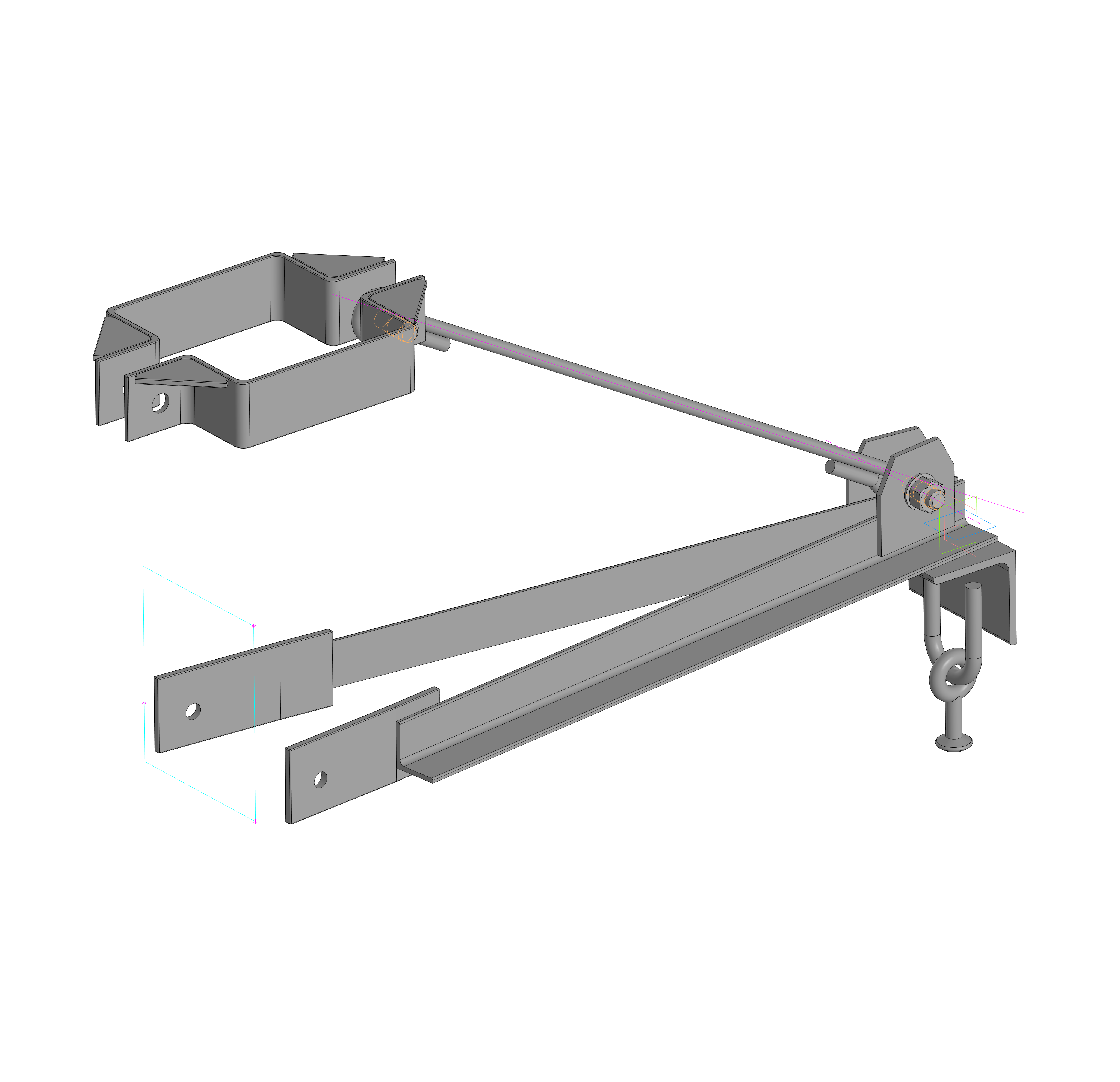

Траверса ТМ15 с подробной деталировкой, масштаб 1:1. 25 деталей в сборке, моделирование твердотельное. Размеры брались по чертежу.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Такелаж -
- Траверса ТМ-15 сборочная модель
Траверса ТМ-15 сборочная модель
0
2
54
0
0
50
Сообщить о проблеме
Автор
user-6120431
Дата
25.03.2024
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 22 учебная версия
Как открыть?
Отзывов пока нет
Содержимое архива
-
Болт М20x1,5-6gx80 ГОСТ 7798-70 (Поз.9).m3d
-
Гайка М20x1,5-6H ГОСТ 5915-70 (Поз.10).m3d
-
Круг 14 ГОСТ 2590-71 (Поз.7).m3d
-
Петля круг 16 ГОСТ 2590-71 (Поз.8).m3d
-
Полоса 6х50 ГОСТ 103-76 (Поз.4).m3d
-
Полоса 6х70 ГОСТ 103-76 (Поз.3 зеркальная).m3d
-
Полоса 6х70 ГОСТ 103-76 (Поз.3).m3d
-
Полоса 6х100 ГОСТ 103-76 (Поз.6).m3d
-
Полоса 8х80 ГОСТ 103-75 (Поз.5 зеркальная).m3d
-
Полоса 8х80 ГОСТ 103-75 (Поз.5).m3d
-
Полоса 8х80 ГОСТ 103-75.m3d
-
Сборка.a3d
-
Сборка.cdw
-
Сборка.log
-
-
Сборка.stp
-
Сборка.x_t
-
Серьга СРС-7-17 ГОСТ 2725-78 (Поз.12).m3d
-
Траверса ТМ15, чертеж.pdf
-
Уголок 50х50х5 ГОСТ 8503-86 (Поз.1 770 мм).m3d
-
Уголок 100х100х8 ГОСТ 8509-86 (Поз.2 160мм).m3d
-
Шайба A.20.37 ГОСТ 11371-78 (Поз.11).m3d
