Захват для европоддонов

Захват для европоддонов, подкатной. Грузоподъемность 2 тонны. Рабочий вариант, прошел испытания.

Состав: Сборочные чертежи, спецификации, деталировка, ведомость материалов, фрагменты в формате DXF для установок координатной резки Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
Захват для европоддонов/
Захват для европоддонов/К55.00.00.000 ВМ.cdw
Захват для европоддонов/К55.00.00.000 захват.spw

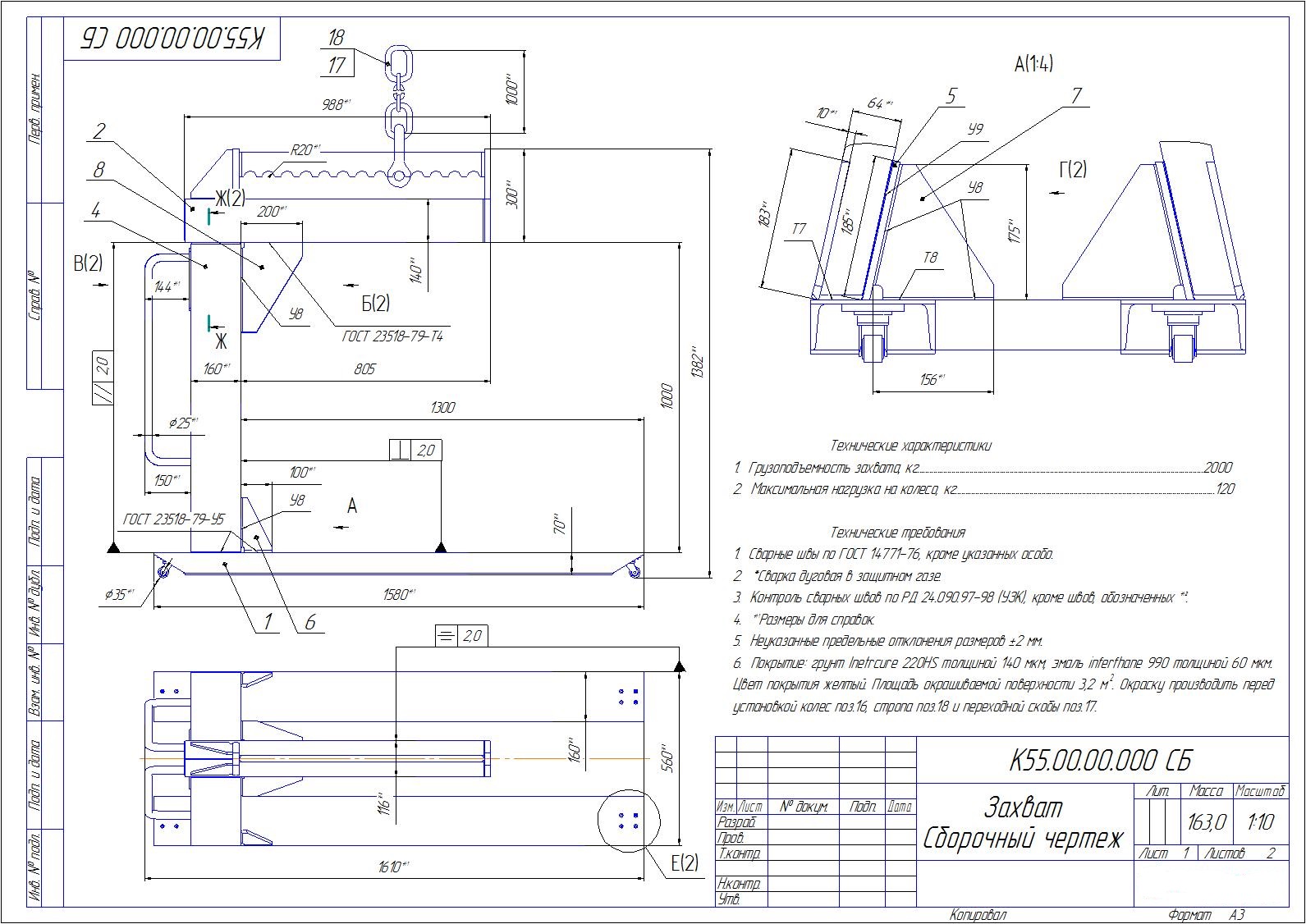

Захват для европоддонов/К55.00.00.000 СБ захват.cdw
Захват для европоддонов/К55.00.00.001 стойка.cdw
Захват для европоддонов/К55.00.00.002 накладка.cdw
Захват для европоддонов/К55.00.00.003 ребро .cdw
Захват для европоддонов/К55.00.00.004 ребро.cdw
Захват для европоддонов/К55.00.00.005 ребро.cdw
Захват для европоддонов/К55.00.00.006 накладка.cdw
Захват для европоддонов/К55.00.00.007 рукоять.cdw
Захват для европоддонов/К55.01.00.000 Основание.spw
Захват для европоддонов/К55.01.00.000 СБ Основание.cdw
Захват для европоддонов/К55.01.00.001 связь.cdw
Захват для европоддонов/К55.01.01.000 Лыжа.spw
Захват для европоддонов/К55.01.01.000 СБ Лыжа.cdw
Захват для европоддонов/К55.01.01.001 лист.cdw
Захват для европоддонов/К55.01.01.002 швеллер.cdw
Захват для европоддонов/К55.01.01.003 накладка.cdw
Захват для европоддонов/К55.02.00.000 консоль.spw
Захват для европоддонов/К55.02.00.000 СБ консоль.cdw
Захват для европоддонов/К55.02.00.001 кронштейн.cdw
Захват для европоддонов/К55.02.00.002 кронштейн.cdw
Захват для европоддонов/К55.02.00.003 ребро.cdw
Захват для европоддонов/К55.02.00.004 рейка.cdw
Захват для европоддонов/К55.02.01.000 короб.spw
Захват для европоддонов/К55.02.01.000 СБ короб.cdw
Захват для европоддонов/К55.02.01.001 швеллер.cdw
Захват для европоддонов/Фрагменты для резки/
Захват для европоддонов/Фрагменты для резки/Лист 10/
Захват для европоддонов/Фрагменты для резки/Лист 10/К55.00.00.002 - 2 шт.dxf
Захват для европоддонов/Фрагменты для резки/Лист 10/К55.00.00.002 - 2 шт.frw
Захват для европоддонов/Фрагменты для резки/Лист 10/К55.00.00.003 - 2 шт.dxf
Захват для европоддонов/Фрагменты для резки/Лист 10/К55.00.00.003 - 2 шт.frw
Захват для европоддонов/Фрагменты для резки/Лист 10/К55.00.00.004 - 2 шт.dxf
Захват для европоддонов/Фрагменты для резки/Лист 10/К55.00.00.004 - 2 шт.frw
Захват для европоддонов/Фрагменты для резки/Лист 10/К55.00.00.005 - 2 шт.dxf
Захват для европоддонов/Фрагменты для резки/Лист 10/К55.00.00.005 - 2 шт.frw
Захват для европоддонов/Фрагменты для резки/Лист 10/К55.01.01.003 - 4 шт.dxf
Захват для европоддонов/Фрагменты для резки/Лист 10/К55.01.01.003 - 4 шт.frw
Захват для европоддонов/Фрагменты для резки/Лист 10/К55.02.00.003 - 2 шт.dxf
Захват для европоддонов/Фрагменты для резки/Лист 10/К55.02.00.003 - 2 шт.frw
Захват для европоддонов/Фрагменты для резки/Лист 20/
Захват для европоддонов/Фрагменты для резки/Лист 20/К55.02.00.001 - 1шт.dxf
Захват для европоддонов/Фрагменты для резки/Лист 20/К55.02.00.001 - 1шт.frw
Захват для европоддонов/Фрагменты для резки/Лист 20/К55.02.00.002 - 1шт.dxf
Захват для европоддонов/Фрагменты для резки/Лист 20/К55.02.00.002 - 1шт.frw
Захват для европоддонов/Фрагменты для резки/Лист 20/К55.02.00.004 - 1шт.dxf
Захват для европоддонов/Фрагменты для резки/Лист 20/К55.02.00.004 - 1шт.frw
Захват для европоддонов/Фрагменты для резки/Лист 6/
Захват для европоддонов/Фрагменты для резки/Лист 6/К55.00.00.006 - 1шт.dxf
Захват для европоддонов/Фрагменты для резки/Лист 6/К55.00.00.006 - 1шт.frw
Захват для европоддонов/Фрагменты для резки/Лист 6/К55.01.01.001 - 2шт.dxf
Захват для европоддонов/Фрагменты для резки/Лист 6/К55.01.01.001 - 2шт.frw
Захват для европоддонов/Фрагменты для резки/Лист 6/К55.02.00.005 - 1шт.dxf
Захват для европоддонов/Фрагменты для резки/Лист 6/К55.02.00.005 - 1шт.frw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
