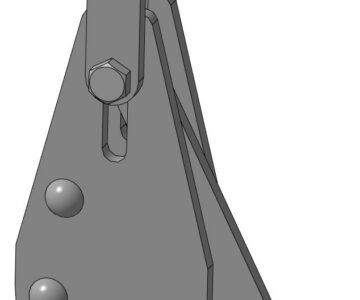

Захват для пачек листа гп на пару захватов 5,0 т

Захват предназначен для перемещения пачек листового металла, как правило используется 4 шт совместно с траверсой.

Состав: 3D Сборка

Софт: КОМПАС-3D 20

Файлы:

Фиксатор.m3d

Плита опорная.m3d

Шайба.m3d

Кронштейн.m3d

Сборка.a3d

Кронштейн в сборе.a3d

Ось.m3d

Накладка.m3d

Ось центральная.m3d

Рычаг.m3d

Скоба.m3d

Крюк.m3d

Шплинт 5 х 40.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
