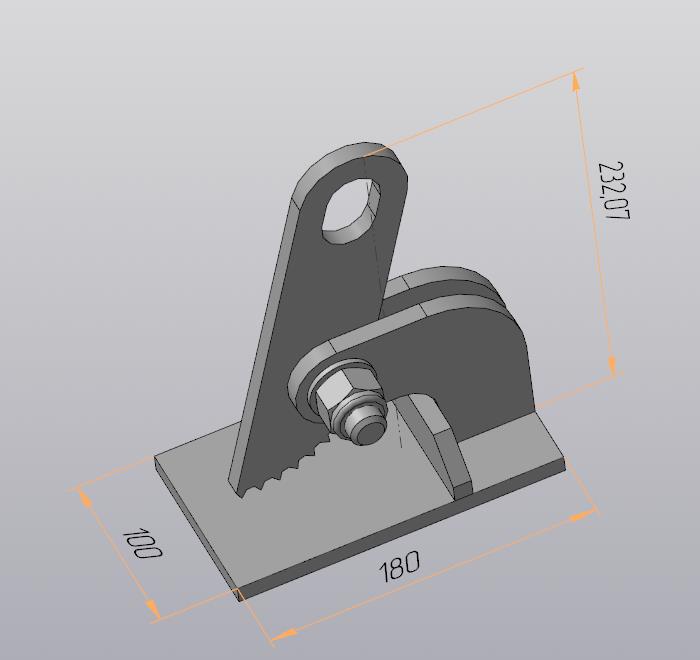

При погрузке или разгрузке листового металла требуются специальные захваты, такие как горизонтальный захват. Одновременно необходимо применять 2 или 4 захвата. Для закрепления необходимо нижнюю опорную пластину захватов подсунуть под донимаемый лист, прижать сверху зубчатым прижимом и застропить "пауком". Данная конструкция надёжна в эксплуатации и хорошо зарекомендовала себя на практике.
