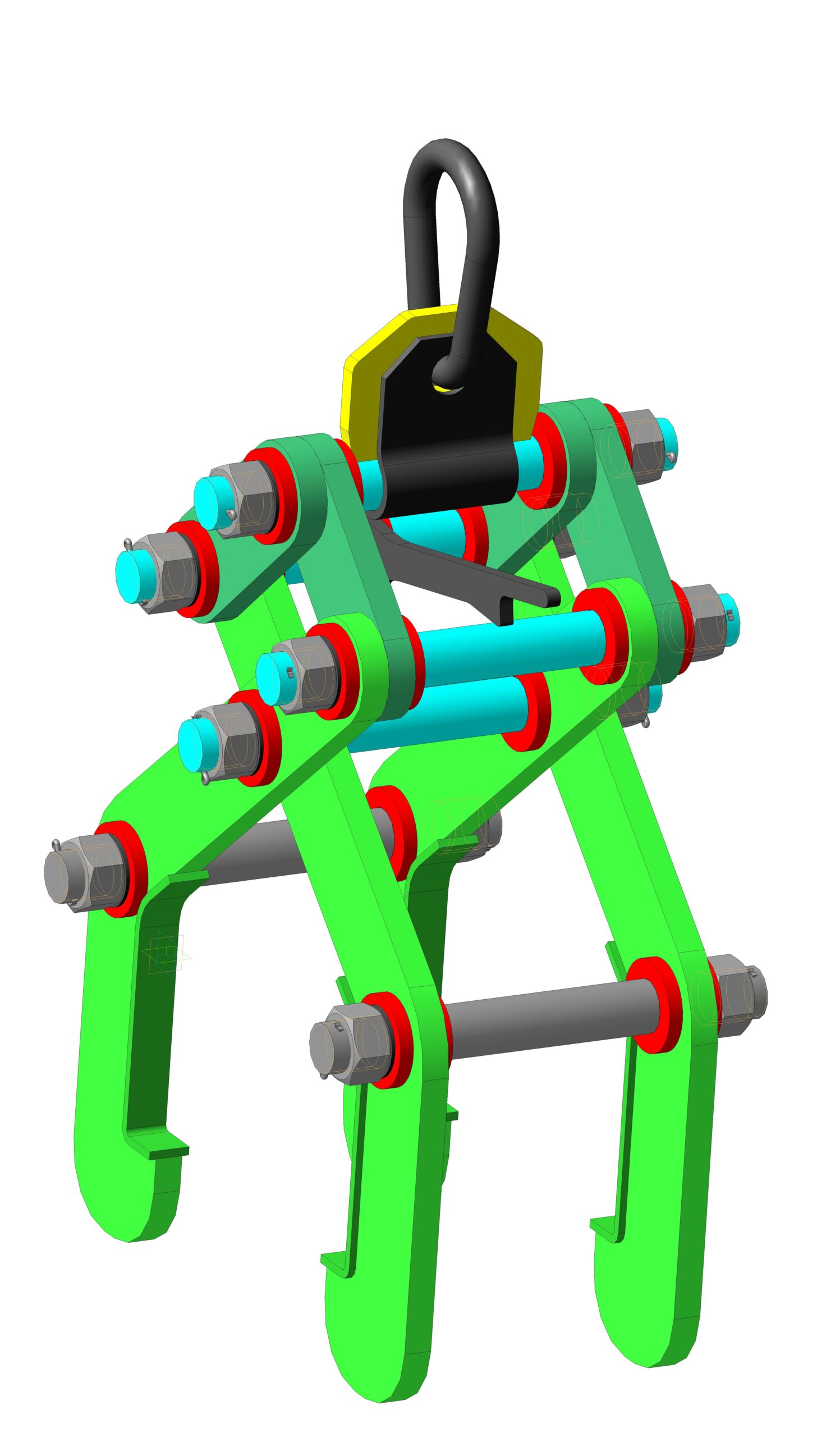

Захват Q=8т

Захват клещевого (зажимного) типа предназначен для удержание и перемещение (транспортировки) рамы вагон-платформы.

Состав: 3D Сборка, 3D модели деталей, Сб чертеж

Софт: КОМПАС-3D 16

Файлы:

Усиление.m3d

Рычаг 1.m3d

Шайба 5 мм.m3d

Захват СБ.a3d

Шайба.m3d

Кольцо.m3d

Захват Сборочный чертеж _ КД348.00.00.00 СБ.cdw

Лапа СБ.a3d

Траверса _ КД348.01.00.00 СБ.cdw

Траверса.a3d

Ось.m3d

Планка 1.m3d

Лапа.m3d

Рычаг.m3d

Захват сборка.a3d

Рычаг СБ.a3d

Планка.m3d
