Тележка 6000х2500 для перемещения груза массой до 9 тонн

0
1
34
0
0
250

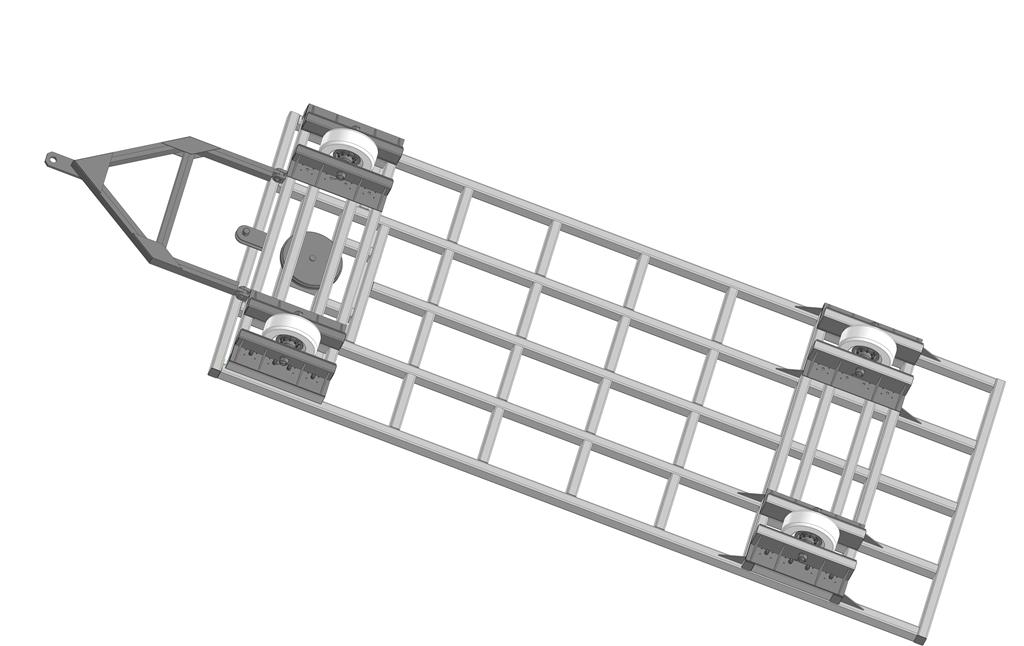

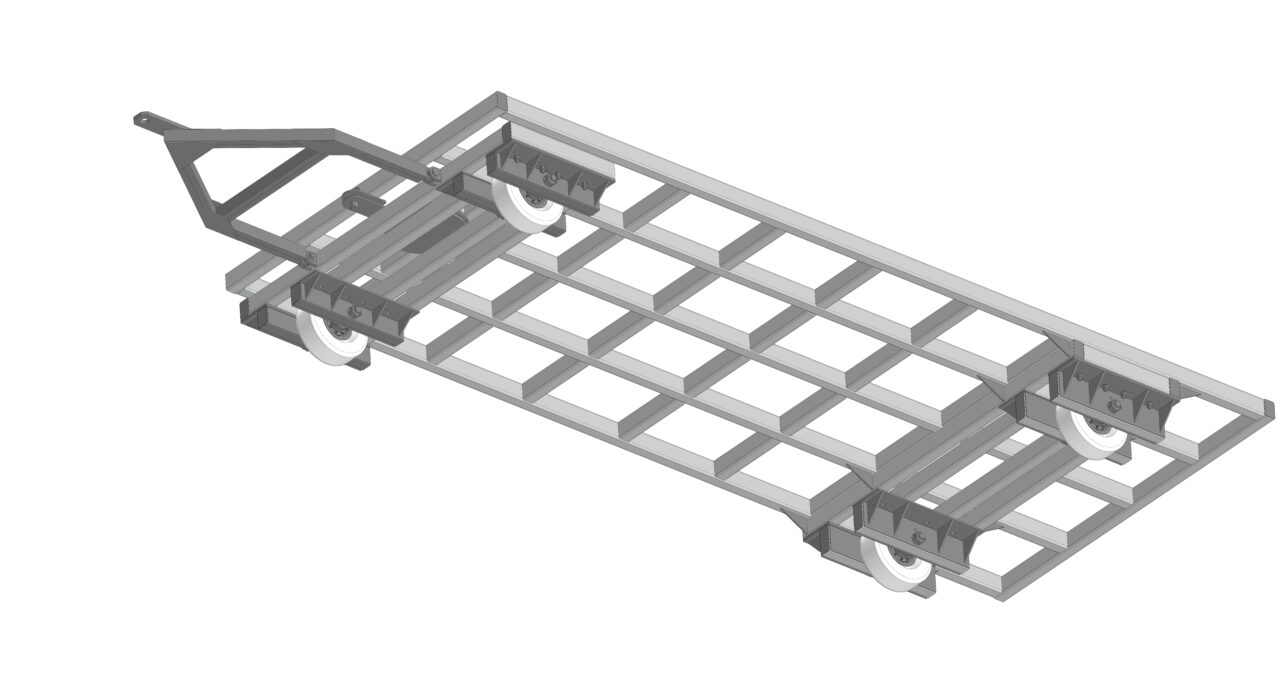

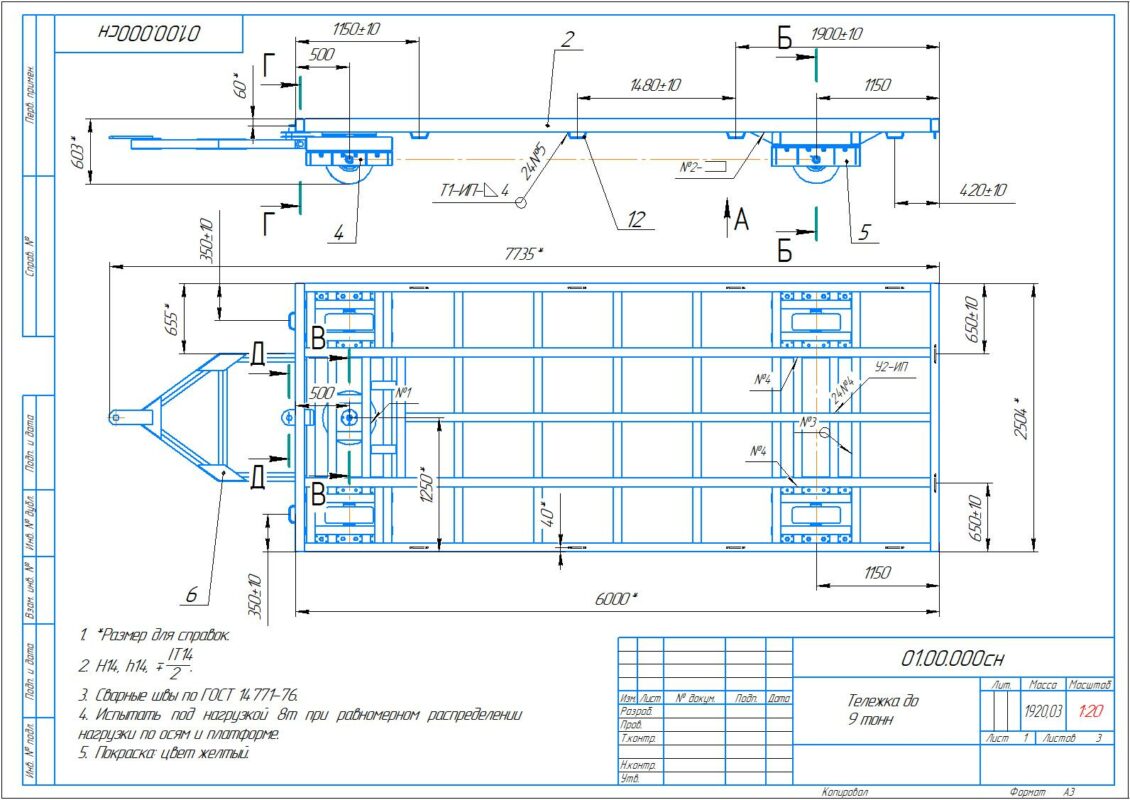

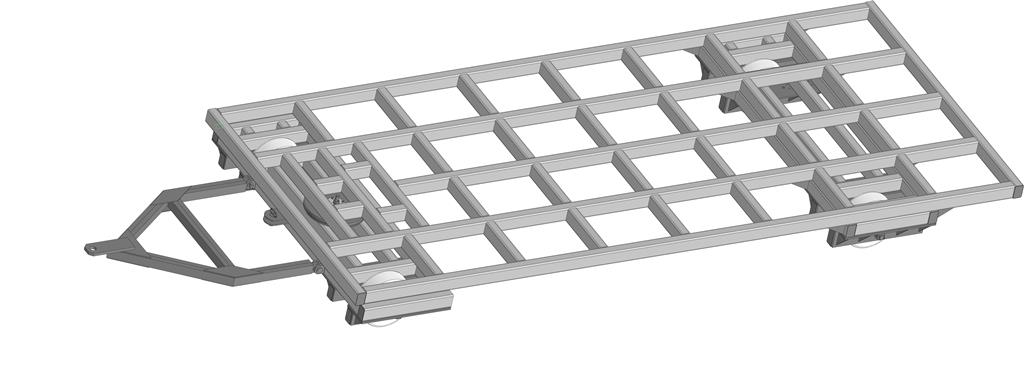

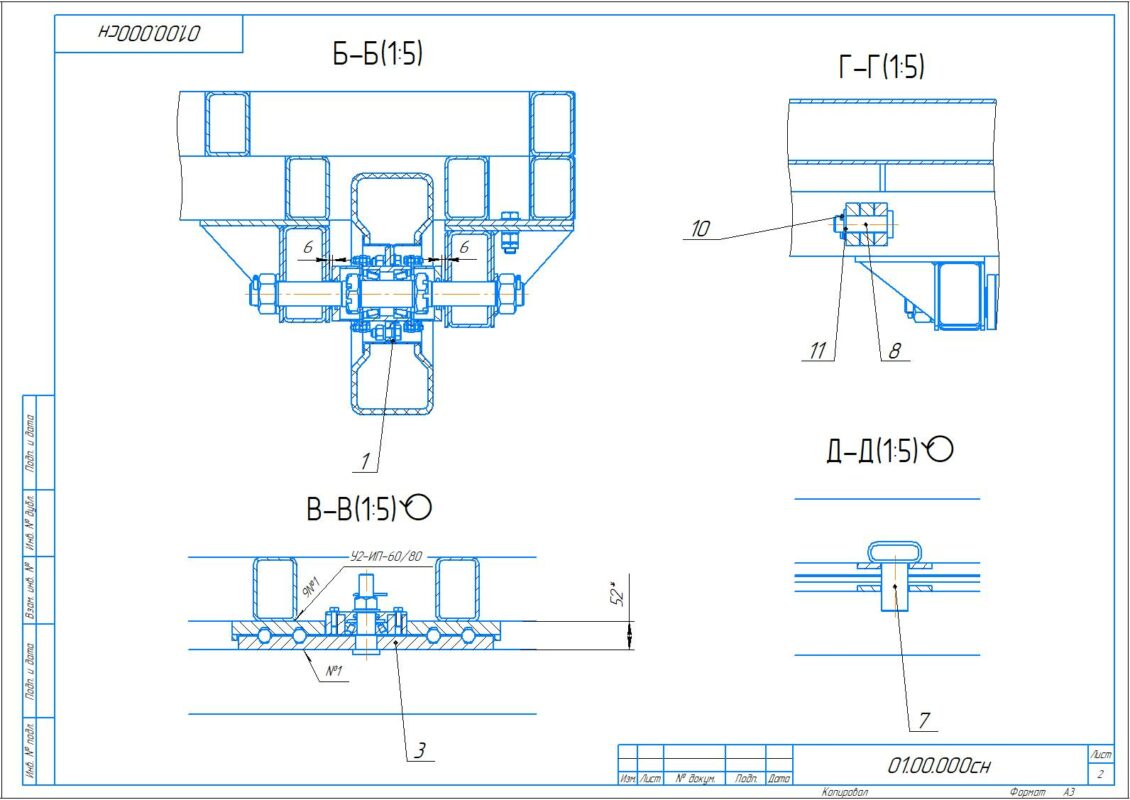

3D модель тележки для перемещения груза массой до 9 тонн с полным комплектом чертежей. С поворотным механизмом.


Сообщить о проблеме
Автор
user-avatar user-3992619
Дата
27.03.2025
Язык
Русский
Состав
3D модель в формате stp с полным комплектом чертежей в формате cdw
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • Тележка передняя
    • 00.01.008.cdw
    • 00.03.012.cdw
    • 00.03.013.cdw
    • 00.03.016.cdw
    • 01.02.000.cdw
    • 01.02.000.spw
    • 01.02.003.cdw
    • 01.02.004.cdw
    • 01.02.005.cdw
    • 01.02.006.cdw
    • 01.02.007.cdw
    • 01.02.008.cdw
    • 01.02.103.cdw
    • Крепление
      • 01.02.003.cdw
      • 01.02.100.cdw
      • 01.02.100.spw
      • 01.02.101.cdw
      • 01.02.102.cdw
      • 01.02.103.cdw
  • Устройство поворотное
    • 00.02.000.cdw
    • 00.02.000.spw
    • 00.02.001.cdw
    • 00.02.002.cdw
    • 00.02.003.cdw
    • 00.02.004.cdw
    • 00.02.005.cdw
    • 00.02.006.cdw
  • Тележка задняя
    • 01.03.000.cdw
    • 01.03.000.spw
    • 01.03.001.cdw
    • 01.03.002.cdw
    • 01.03.003.cdw
    • 01.03.004.cdw
    • 01.03.103.cdw
    • Крепление
      • 01.03.001.cdw
      • 01.03.100.cdw
      • 01.03.100.spw
      • 01.03.101.cdw
      • 01.03.102.cdw
      • 01.03.103.cdw
  • Рама
    • 00.01.000.cdw
    • 00.01.000.spw
    • 00.01.007.cdw
    • 00.01.008.cdw
  • Палец
    • 00.06.000.cdw
    • 00.06.000.spw
    • 00.06.001.cdw
    • 00.06.002.cdw

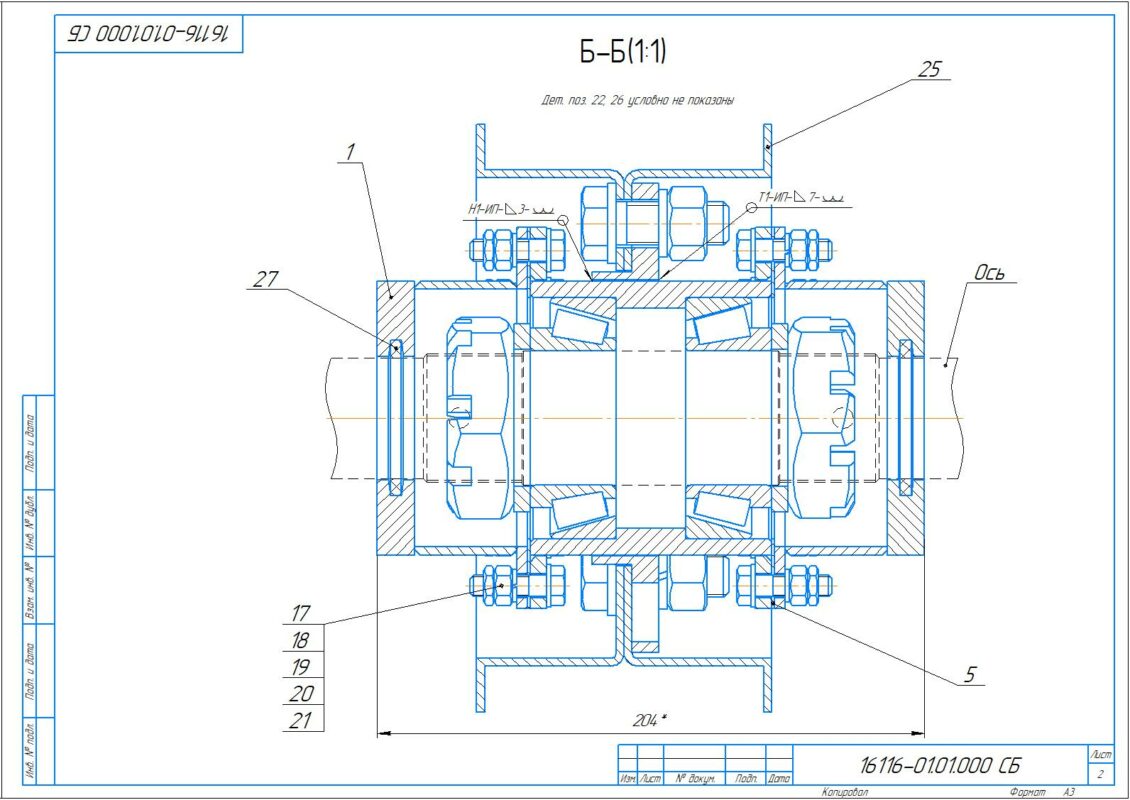

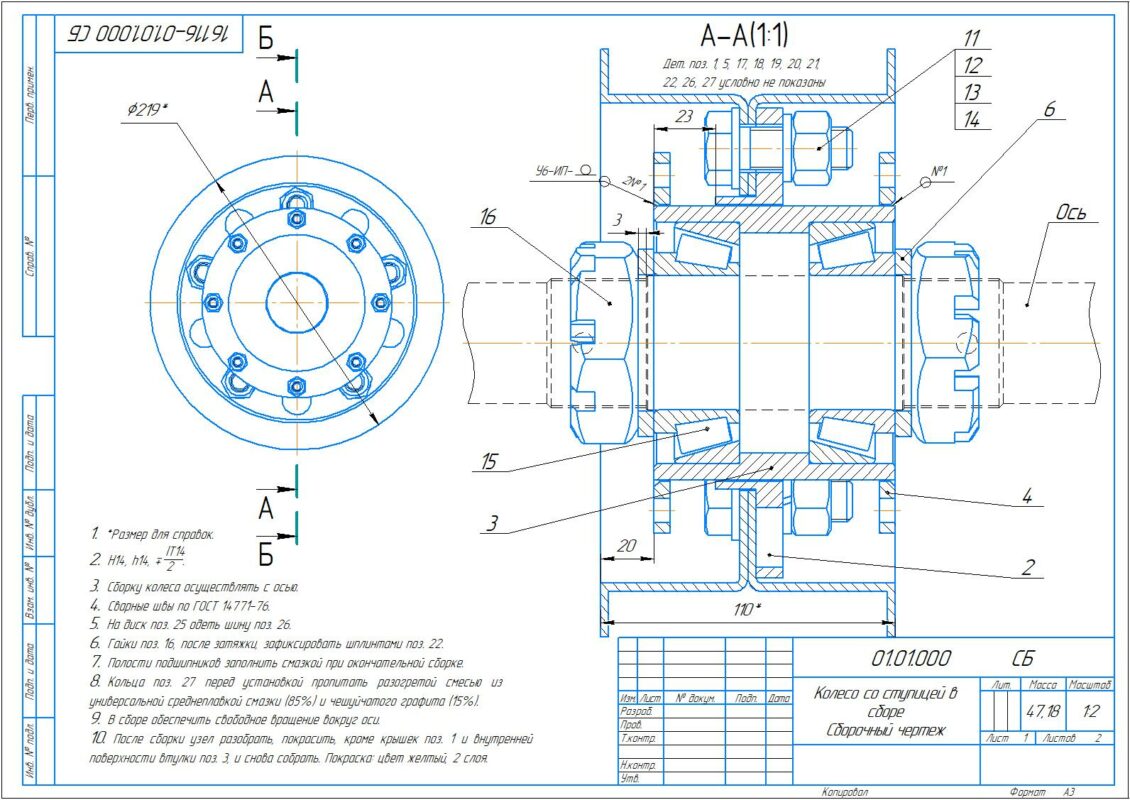

  • Колесо со ступицей в сборе
    • 01.01.000.cdw
    • 01.01.000.spw
    • 01.01.001.cdw
    • 01.01.002.cdw
    • 01.01.003.cdw
    • 01.01.005.cdw
    • 01.01.006.cdw
    • Крышка
      • 01.01.100.cdw
      • 01.01.100.spw
      • 01.01.101.cdw
      • 01.01.102.cdw
      • 01.01.103.cdw
  • Дышло
    • 00.05.000.cdw
    • 00.05.000.spw
    • 00.05.002.cdw
    • 00.05.003.cdw
    • 00.05.004.cdw
    • 00.05.007.cdw
    • 00.05.008.cdw
    • 00.05.009.cdw
  • 00.00.001.cdw
  • 00.03.011.cdw
  • 00.06.000.cdw
  • 01.00.000.cdw
  • 01.00.000.spw
  • 01.00.000сн.stp
  • 01.00.001.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
