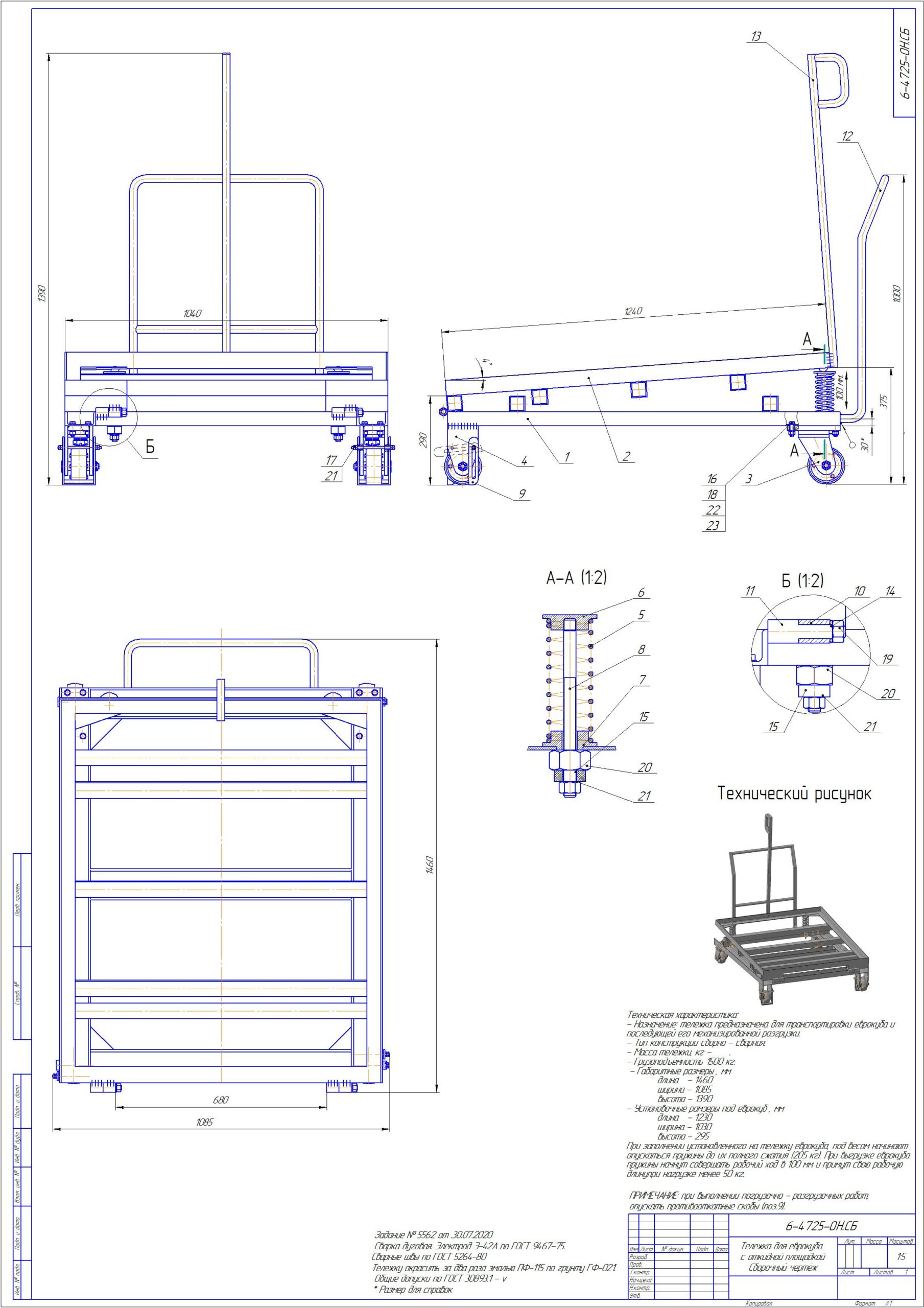

Тележка предназначена для транспортировки еврокуба и последующей его механизированной разгрузки.При заполнении установленного на тележку еврокуба, под весом начинают опускаться пружины до их полного сжатия. При выгрузке еврокуба, пружины начнут совершать рабочий ход и примут свою рабочую длину, тем самым наклонив контейнер находящийся на площадке и позволят полностью его опусташить. Испытанная грузоподъёмность 1500 кг.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Тележка для еврокуба с откидной площадкой
Тележка для еврокуба с откидной площадкой
1
1
258
2
0
150
Автор
Евгений
Савицкий
Дата
21.08.2020
Язык
Русский
Состав
Сборочный чертёж, деталировка, спецификация, 3D- модель
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
Тележка под еврокуб с опрокидывающим устройством
-
Буфер _ 6-4725-ОН.011.cdw
-
Рама несущая.m3d
-
Колесная опора
-
Сборочный чертёж.cdw
-
Кольцо защитное _ 6-4725-ОН.03.09.cdw
-
Корпус полшипника упорного.m3d
-
Колесо СБ.a3d
-
Колесо неподвижное СБ.a3d
-
Ось _ 6-4725-ОН.03.02.cdw
-
Проушина.m3d
-
Крышка упорного подшипника _ 6-4725-ОН.03.06.cdw
-
Спецификация Колесной опоры.cdw
-
Колесо _ 6-4725-ОН.03.01.cdw
-
Втулка.m3d
-
Втулка _ 6-4725-ОН.03.03.cdw
-
Колесо.m3d
-
Плита _ 6-4725-ОН.03.07.cdw
-
Ось.m3d
-
Крышка _ 6-4725-ОН.03.04.cdw
-
Крышка.m3d
-
Палец _ 6-4725-ОН.03.08.cdw
-
Колесная опора неподвижная
-
Колесная опора неповоротоная _ 6-4725-ОН.04.00.000.cdw
-
Проушина (неподвижное колесо) _ 6-4725-ОН.04.01.cdw
-
-
Кольцо защитное.m3d
-
Проушина неподвижного колеса.m3d
-
Крышка упорного подшипника.m3d
-
Палец.m3d
-
-
Втулка верхняя.m3d
-
Скоба _ 6-4725-ОН.05.cdw
-
Рама откидная.m3d
-
Тележка с откидной площадкой.jpg
-
Петля.m3d
-
Ось приужины.m3d
-
Втулка нижняя.m3d
-
Рама несущая
-
Сборочный чертёж.cdw
-
Перемычка _ 6-4725-ОН.01.03.cdw
-
Спецификация Рама несущая.cdw
-
Косынка _ 6-4725-ОН.01.05.cdw
-
Рама несущая.jpg
-
-
Петля2.m3d
-
Шпилька.cdw
-
Ручка откидной площадки.m3d
-
Ручка.m3d
-
Площадка откидная
-
Сфера _ 6-4725-ОН.02.06.cdw
-
Перемычка _ 6-4725-ОН.02.02.cdw
-
Спецификация Площадка откидная.cdw
-
Площадка откидная Сборочный чертёж _ 6-4725-ОН.02.СБ.cdw
-
Площадка откидная.jpg
-
-
Палец петли _ 6-4725-ОН.07.cdw
-
Фиксатор верхний.cdw
-
Втулка петли _ 6-4725-ОН.06.cdw
-
Спецификация Тележки.cdw
-
Ручка откидной площадки.cdw
-
Скоба - стопор.m3d
-
Ручка несущей рамы.cdw
-
Шайба.cdw
-
Фиксатор нижний.cdw
-
Тележка с откидной площадкой СБ.cdw
-
Пружина.m3d
-
Площадка откидная.a3d
-
Тележка с откидной площадкой.a3d
-
Пружина.cdw
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
