Тележка для перемещения деталей в цехе

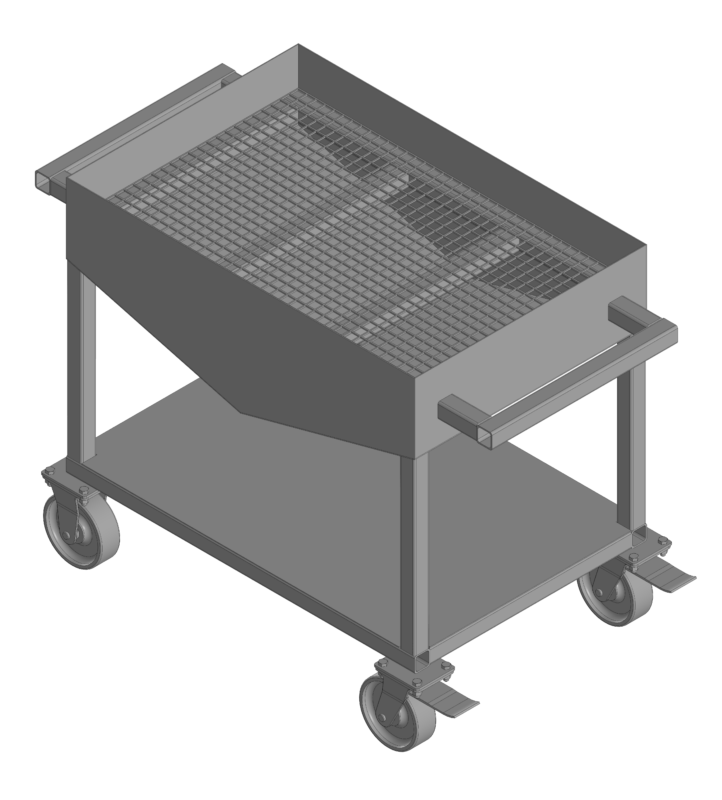

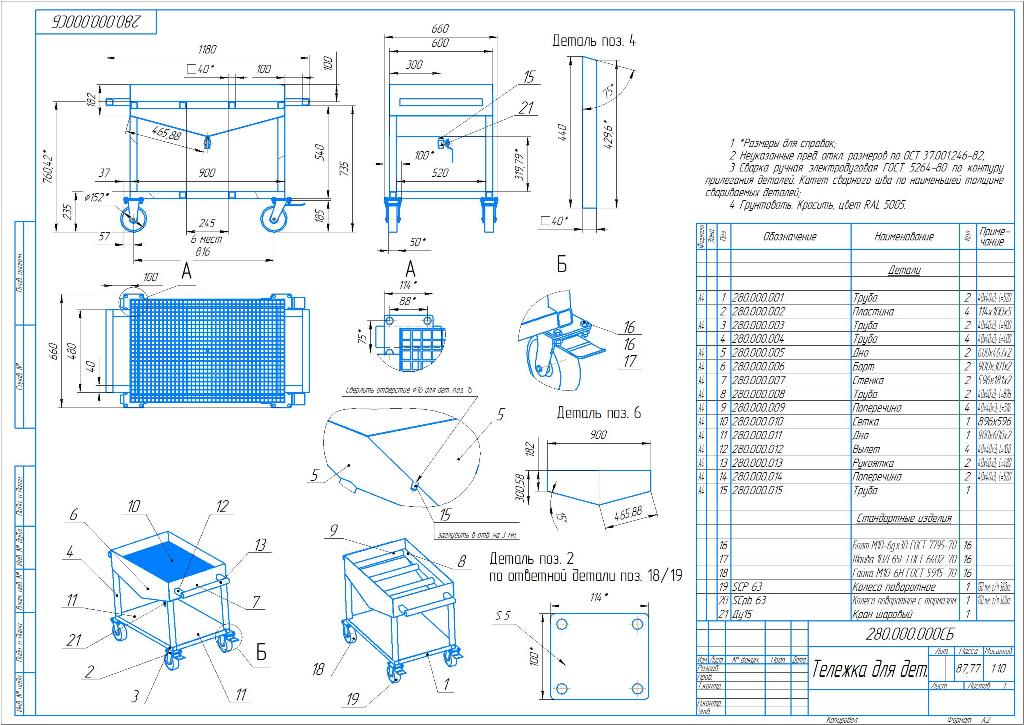

3D модели(step и Компас 3D) и чертежи(Компас 3D) тележки для перемещения деталей в цехе.

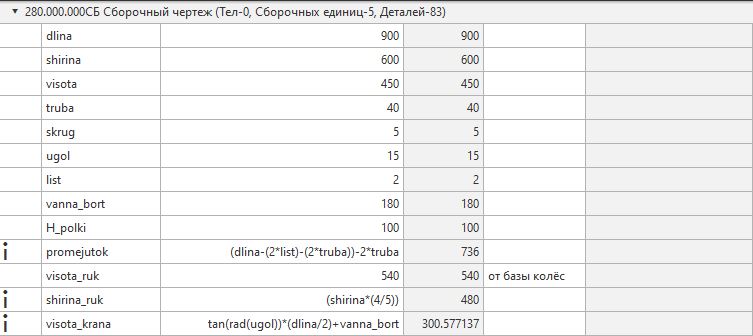

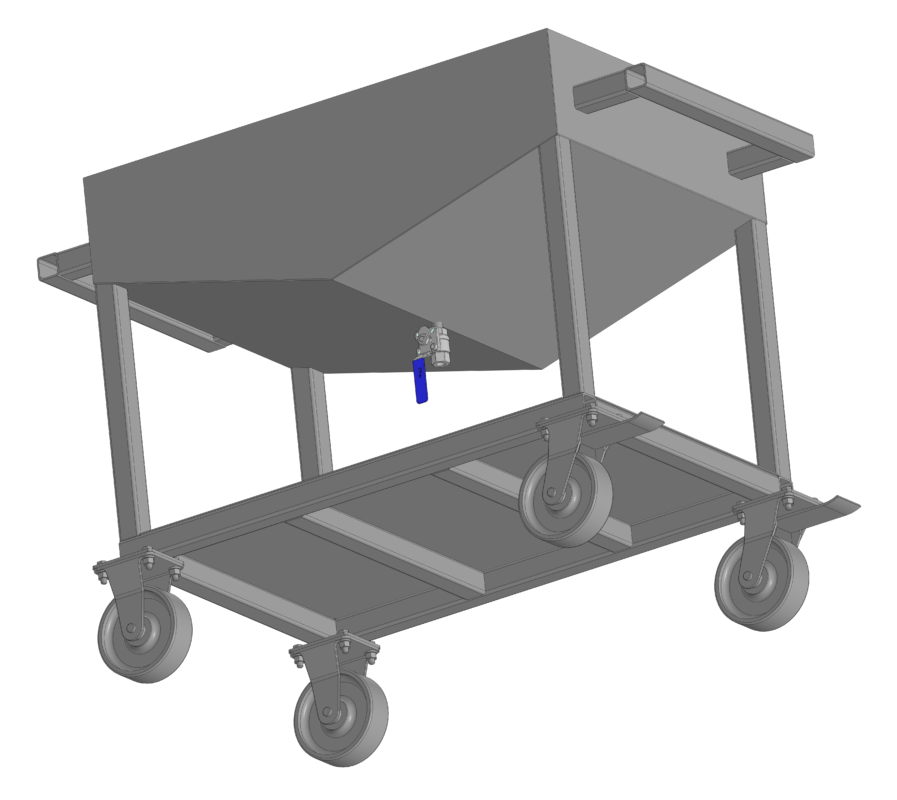

Соединение деталей предполагается при помощи сварки. В тележке предусмотрен слив жидкости, стекающей с деталей после обработки. В 3D сборке предусмотрен ряд переменных геометрических параметров тележки(например длина, ширина, высота тележки), благодаря которым можно быстро изменить ряд параметров под ваши нужды (но придётся исправлять чертежи).
Если у вас слабый ПК, рекомендуется отключить видимость(или удалить) детали "280.000.010 - Сетка" перед перестроением модели ввиду ее трудоемкости перестроения для ПК.

3D Модели Грузовая тележка инструментальная тележка колесная тележка. передвижная тележка тележка

Автор

Moons1st

Дата

24.02.2026

Язык

Русский

Состав

3D модели всех элементов в формате *.m3d (Компас), деталировка в формате *.cdw, включая сборочный чертеж (Компас), спецификация в формате *.spw (Компас), 3D модели покупных изделий с маркировкой в формате *.m3d (Компас)

Софт

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - - AS 1420 - 1973 - M6 x 10 - AS 1420 - 1973 - M6 x 10.m3d
    - BS 3692 - M10 - BS 3692 - M10.m3d
    - Деталь1 - Деталь1.m3d
    - Деталь6 - Деталь6.m3d
    - Деталь7 - Деталь7.m3d
    - Ду15 - Кран шаровый.a3d
  - FPc 63 - Колесо поворотное.a3d
  - SCpb 63 - Колесо стопорное.a3d
  - Колесо.m3d
  - Кронштейн ПК.m3d
  - Кронштейн СК.m3d
  - Ось Колеса.m3d
- 280.000.000СБ - Сборочный чертеж.a3d
- 280.000.000СБ - Сборочный чертеж.stp
- 280.000.000СБ - Спецификация.spw
- 280.000.000СБ - Тележка для дет.cdw
- 280.000.001 - Труба.cdw
- 280.000.001 - Труба.m3d
- 280.000.002 - Пластина.cdw
- 280.000.002 - Пластина.m3d
- 280.000.003 - Труба.cdw
- 280.000.003 - Труба.m3d
- 280.000.004 - Труба.cdw
- 280.000.004 - Труба.m3d
- 280.000.005 - Дно.cdw
- 280.000.005 - Дно.m3d
- 280.000.006 - Борт.cdw
- 280.000.006 - Борт.m3d
- 280.000.007 - Стенка.cdw
- 280.000.007 - Стенка.m3d
- 280.000.008 - Труба.cdw
- 280.000.008 - Труба.m3d
- 280.000.009 - Поперечина.cdw
- 280.000.009 - Поперечина.m3d
- 280.000.010 - Сетка.cdw
- 280.000.010 - Сетка.m3d
- 280.000.011 - Дно.cdw
- 280.000.011 - Дно.m3d
- 280.000.012 - Вылет.cdw
- 280.000.012 - Вылет.m3d
- 280.000.013 - Рукоятка.cdw
- 280.000.013 - Рукоятка.m3d
- 280.000.014 - Поперечина.cdw
- 280.000.014 - Поперечина.m3d
- 280.000.015 - Труба.cdw
- 280.000.015 - Труба.m3d
