Тележка под лазерный станок для сбора стружки

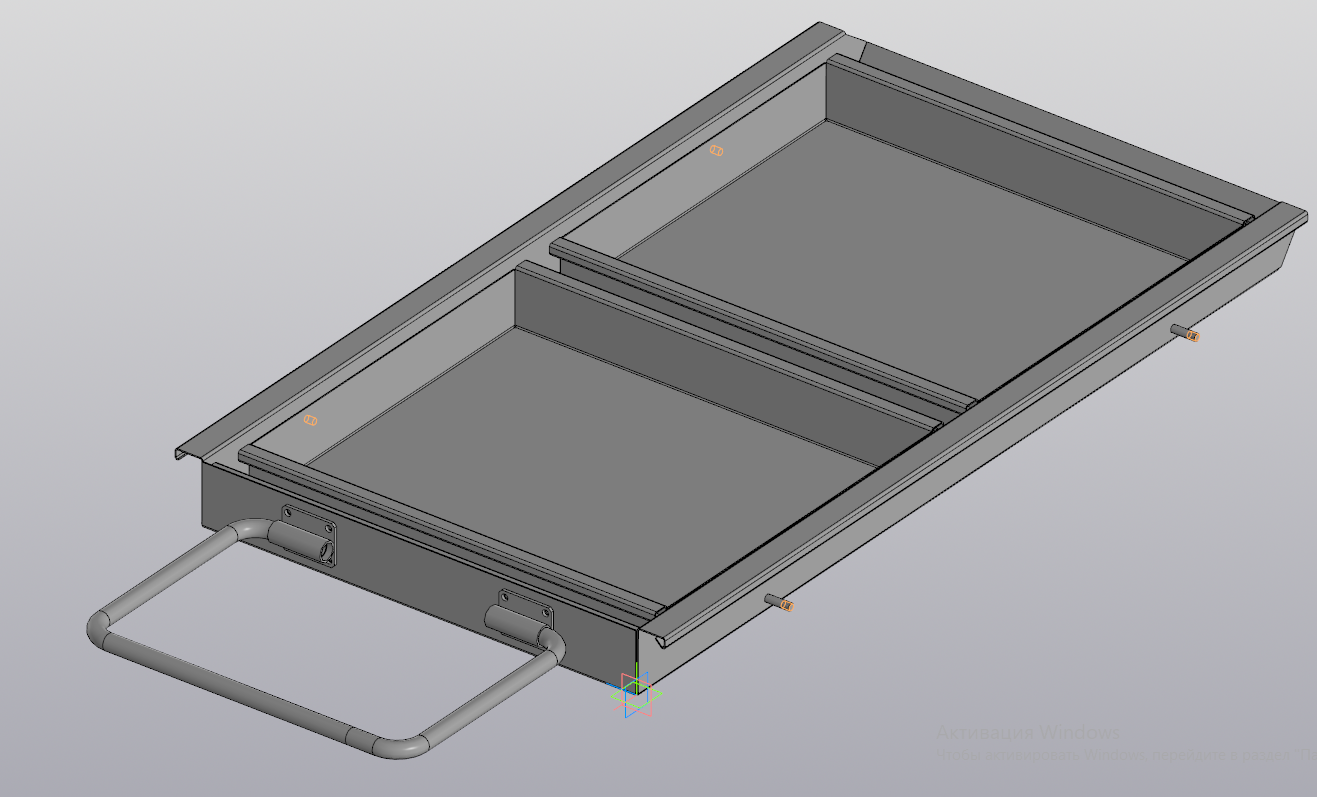

Модель с деталировкой в масштабе 1:1, деталей в сборке 17, включая болты и гайки. Габаритные размеры тележки 1905х842х128 мм, два ящика внутри для сбора стружки размерами 720х650х600 мм. Колёса покупные и могут быть подобраны другие под ось ф12, что может повлиять на габаритные размеры соответственно. Применялось твердотельное моделирование в программе КОМПАС 21. Тележка предназначена для установки под лазерный станок и сбора опадающей стружки в ящики внутри, с возможностью вынимания их из тележки и выбрасывания.

Состав: 3D сборка, КД, DXF развёртки

Софт: КОМПАС-3D 21

Файлы:
3D/
3D/Крепление ручки/
3D/Крепление ручки/Пластина под крепление ручки.m3d
3D/Крепление ручки/Сборка крепления ручки.a3d
3D/Крепление ручки/Труба к пластине.m3d
3D/Основание.m3d
3D/Ось колеса/
3D/Ось колеса/Закладная оси.m3d
3D/Ось колеса/Ось колеса.m3d
3D/Ось колеса/Сборка оси колеса.a3d
3D/Ручка из трубы.m3d
3D/Сборка тележки ГОТОВОЙ.a3d
3D/Сборочный узел Тележка.a3d
3D/Усилитель передней стенки.m3d
3D/Ящик.m3d
DXF/
DXF/2.0 ТЛЖ.00.02 - Ящик 2 шт..dxf
DXF/2.0 ТЛЖ.00.04 - Основание 1 шт..dxf
DXF/2.0 ТЛЖ.00.05 - Усилитель 1 шт..dxf
DXF/5.0 ТЛЖ.00.02.01 - Основание 2 шт..dxf
DXF/6.0 ТЛЖ.00.03.02 - Пластина 4 шт..dxf
КД/
КД/Крепление ручки/
КД/Крепление ручки/ТЛЖ.00.02.01 - Основание.cdw
КД/Крепление ручки/ТЛЖ.00.02.02 - Держатель.cdw
КД/Крепление ручки/ТЛЖ.00.02.СБ - Крепление ручки.cdw
КД/Крепление ручки/ТЛЖ.00.02.СП - Крепление ручки.cdw
КД/Ось колеса/
КД/Ось колеса/ТЛЖ.00.03.01 - Ось.cdw
КД/Ось колеса/ТЛЖ.00.03.02 - Пластина.cdw
КД/Ось колеса/ТЛЖ.00.03.СБ - Ось колеса.cdw
КД/Ось колеса/ТЛЖ.00.03.СП - Ось колеса.cdw
КД/ТЛЖ.00.01.СБ - Тележка.cdw
КД/ТЛЖ.00.01.СП - Тележка.cdw
КД/ТЛЖ.00.02 - Ящик.cdw
КД/ТЛЖ.00.04 - Основание.cdw
КД/ТЛЖ.00.05 - Усилитель.cdw
КД/ТЛЖ.00.06 - Ручка.cdw
КД/ТЛЖ.00.СБ - Тележка с ящиками Сборочный чертеж.cdw
