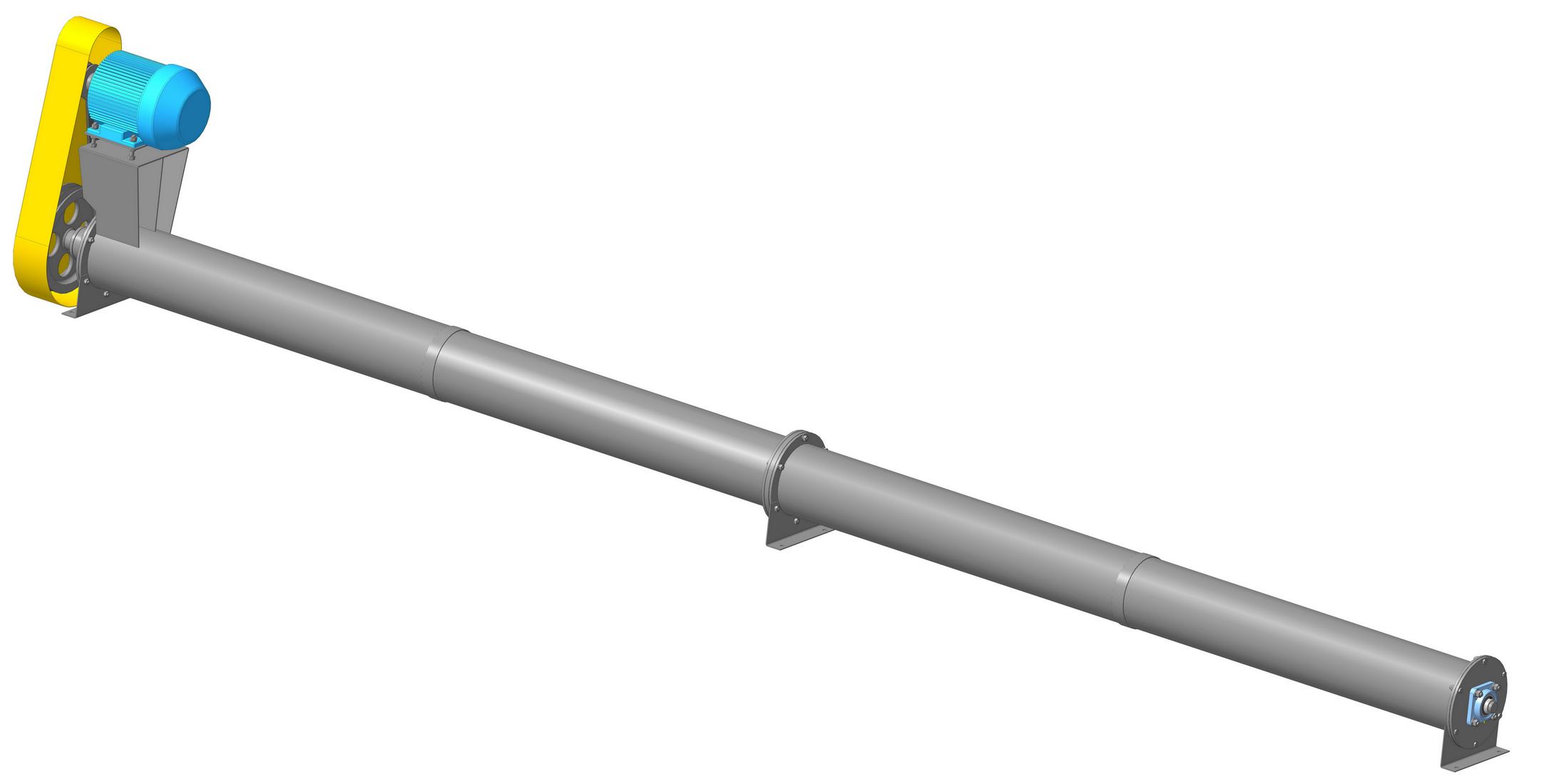

Транспортер винтовой (шнек) ТК-219

Винтовой транспортер предназначенный для перемещения зерна пшеницы.
Теоретическая производительность 10,0т/ч.
Угол наклона 0°.
Материал стенки кожуха желоба труба Ст3.
Толщина спирали винта 4,0мм.
Материал спирали винта лист г/к Ст3.
Направление вращения винта правое.
Шаг винта 200мм.
Промежуточная опора 2шт.

Состав: Сборка, 3D модели всех деталей

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
Промопора.a3d
Фланец нижний в сборе.a3d
Втулка промопоры.m3d
Фланец нижний.m3d
ножка159.m3d
Винт Привод.m3d
Кольцо.m3d
Защитный кожух.m3d
Бандаж.m3d
Фланец.m3d
Фланец промопоры.m3d
Лапка.m3d
Подшипниковый узел UCF 207/
Подшипниковый узел UCF 207/Подшипниковый узел UCF 207.a3d
Подшипниковый узел UCF 207/Подшипник UC 207.m3d
Подшипниковый узел UCF 207/Корпус F207.m3d
Втулка 90.m3d
ПУ159 укороченный/
ПУ159 укороченный/Прокладка.m3d
ПУ159 укороченный/Фланец верхний в сборе.a3d
ПУ159 укороченный/Фланец корпуса.m3d
ПУ159 укороченный/Корпус.m3d
ПУ159 укороченный/Фланец верхний.m3d
ПУ159 укороченный/Бобышка.m3d
ПУ159 укороченный/Вал.m3d
ПУ159 укороченный/ПУ-159 укороченный.a3d
ПУ159 укороченный/Крышка.m3d
Кольцо промопоры.m3d
Монтажная подложка.m3d
Вал нижний.m3d
ТК-219.a3d
Вал промежуточный.m3d
АИР112М2(N=7.5 кВт).m3d
Перемычка.m3d
Шкив ведущий.m3d
Верх монтажной площадки.m3d
Винт Хвост.m3d
Ремень.m3d
Труба.m3d
Пластина защитного кожуха.m3d
Шкив ведомый.m3d
Щека.m3d
