Траверса линейная г/п 8т

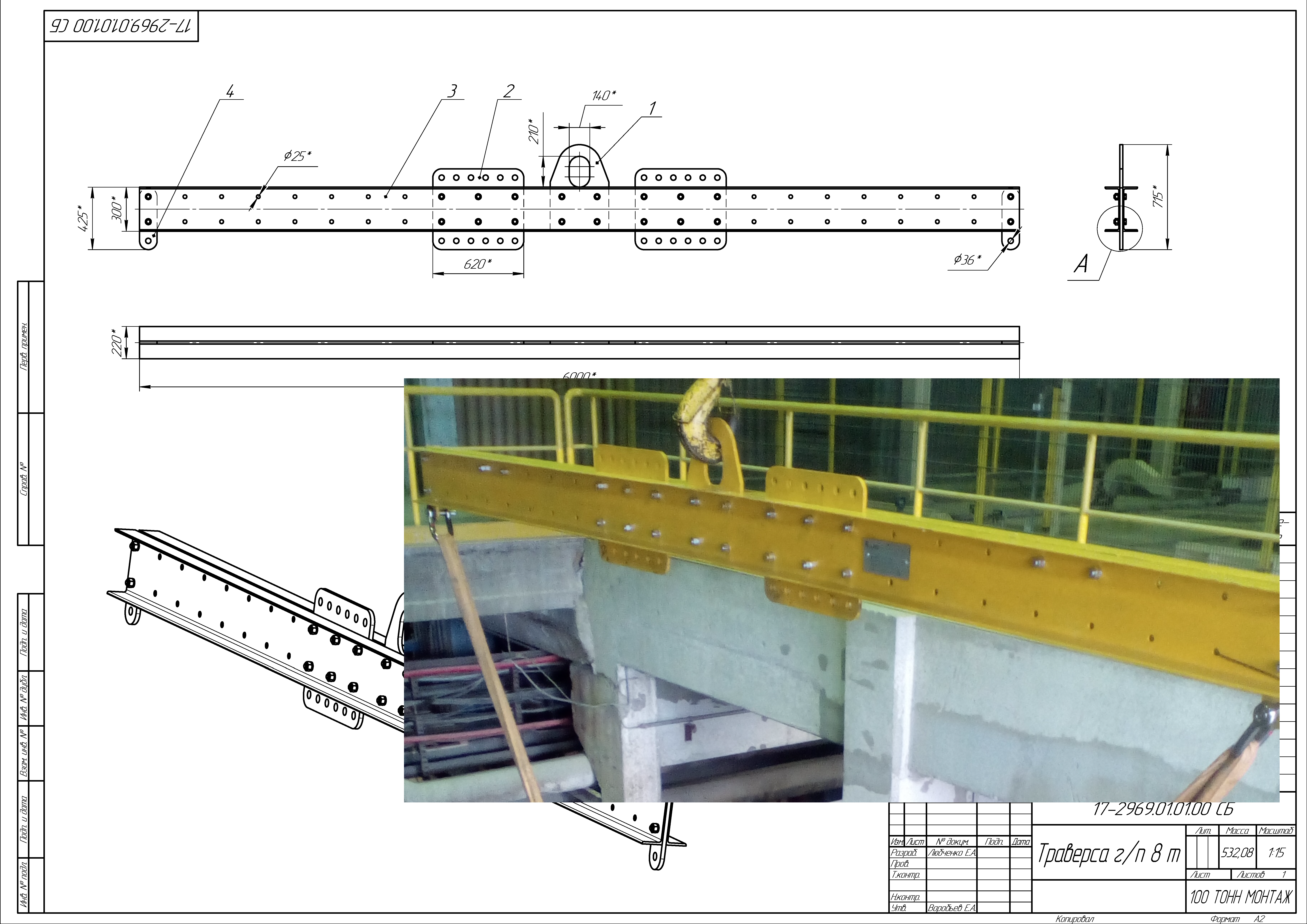

Рабочие чертежи сборной траверсы г/п 8т. Сборка траверсы производится на болтах без применения сварки. Расположение точек строповки корректируется под различные грузы.

Состав: 3D Сборка, Сборочный чертеж, Спецификация, Деталировки

Софт: КОМПАС-3D 16

Файлы:

Проушина _ 17-2969.01.01.01.m3d

Проушина _ 17-2969.01.01.02.m3d

Балка _ 17-2969.01.01.03.m3d

IMG_20180606_104430 - копия.jpg

Балка _ 17-2969.01.01.03.cdw

Проушина _ 17-2969.01.01.01.cdw


Проушина _ 17-2969.01.01.01-1.m3d

Проушина _ 17-2969.01.01.04.cdw

Траверса гп 8 т _ 17-2969.01.01.00.a3d

Траверса гп 8 т _ 17-2969.01.01.00.cdw

Плата _ 17-2969.01.01.02.cdw



Проушина _ 17-2969.01.01.01-1.cdw

Траверса гп 8 т _ 17-2969.01.01.00.pdf

Плата _ 17-2969.01.01.02.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
