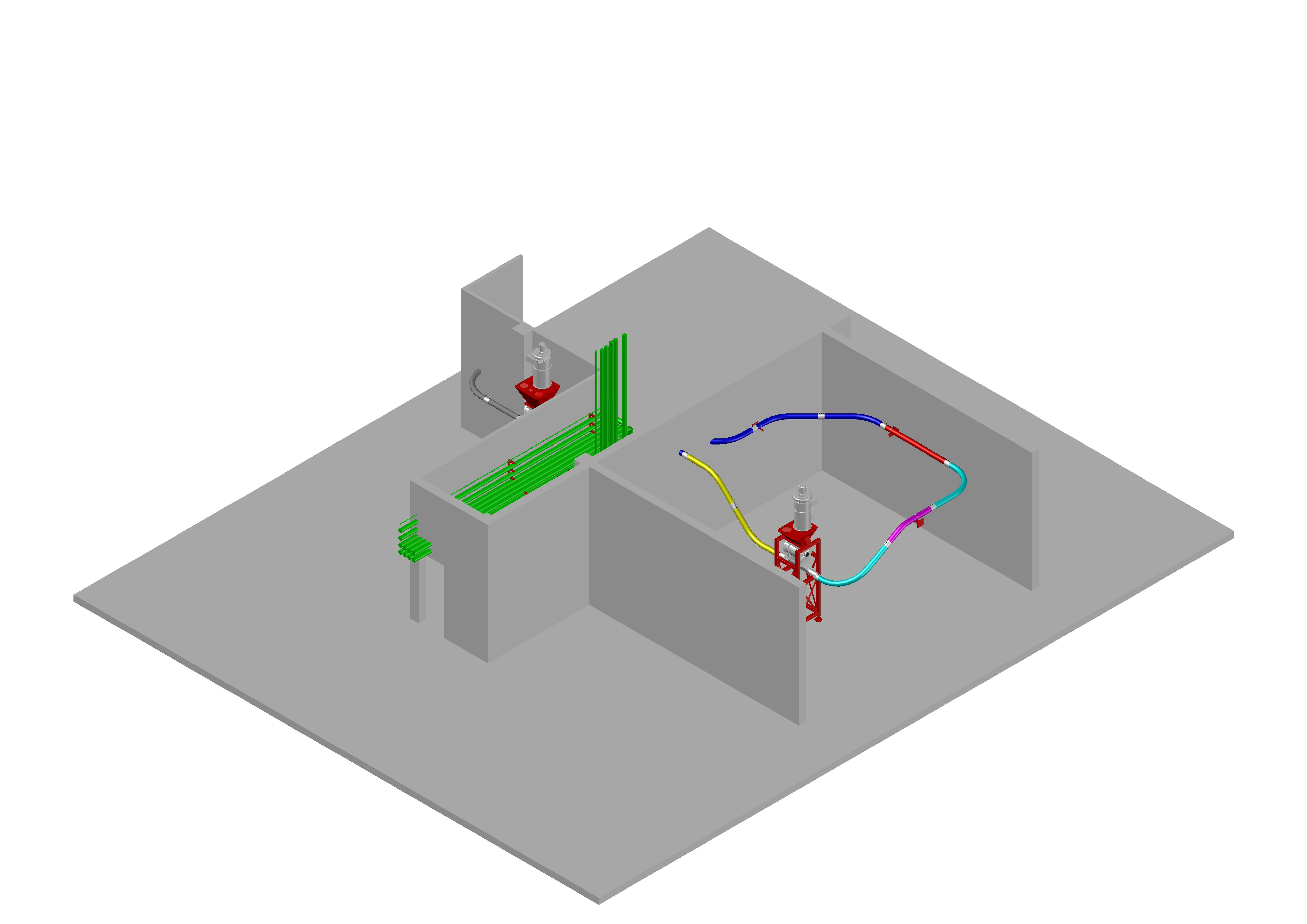

Участок системы пневмотранспорта мелкодисперсных материалов

Трубопроводы пневмотранспорта соединены между собой посредством хомутов; установлены два фильтра обеспыливания с роторниками; примитивно показаны прочие существующие трубопроводы (коммуникации)

Состав: 3D Сборка Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Участок системы пневмотранспорта мелкодисперсных материалов

Участок системы пневмотранспорта мелкодисперсных материалов.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:


Рейтинг: 60

Софт: AutoCAD 2014

Состав: Принципиальная схема работы пневморазгрузчика всасывающего действия показана на рис. 4.1. Самоходное заборное устройство (1), управлении которым осуществляется дистанционно с переносного пульта, вводится в железнодорожный вагон. Цемент обрушивается рушителями, расположенными в передней части заборного устройства, на перфорированные диски, которые подают его к заборной части всасывающего сопла. Под воздействием разрежения, создаваемого и поддерживаемого в системе разгрузчика вакуум-насосом (7), цементовоздушная смесь перемещается по гибкому рукаву (2) в корпус шнека осадительной камеры. Из него она выдается напорным шнеком механизма выгрузки через обратный клапан и разгрузочный патрубок (5) в приемное устройство склада. Транспортирующий воздух, отсасываемый из системы, поступает в камеру фильтров (3), где очищается, проходя через рукавные фильтры, и выбрасывается вакуум-насосом в атмосферу через водоотделительный бачок.

0  5 258
расчет и подбор основных параметров пневмотранспортной установки при подаче сыпучего материала
