Установка пневматического транспорта

Бийский технологический институт филиал АлтГТУ имени И.И.Ползунова
Кафедра машины и аппараты химических и пищевых производств
Курсовой проект по дисциплине “ Измельчение и транспортирование ”
На тему: "Установка пневматического транспорта"
Бийск 2015

Содержание

Задание………………………………………………………………………......3
Введение………………………………………………………………………...4
1. Литературный обзор……………………………………………….5
2. Технологический расчет………...………………………………...10
3. Расчет винтового питателя.………………………………………16
4. Механический расчет……………………………………………….18
5. Расчет циклона……………….………………………………………...19
Заключение………………………………………………………………......21
Список используемой литературы………………………………22

Исходные данные
Тип пневмотранспорта Нагнетательный
Способ пневматического транспортирования Во взвешенном состоянии
Транспортируемый материал Угольная пыль
Несущая среда Воздух
Производительность, т/час 10
Расстояние транспортирования по горизонтали, м 100
Высота транспортирования по вертикали, м 12
Количество отводов на угол 〖90〗^° на горизонтальных участках 4
Количество отводов на угол 〖90〗^° на вертикальных участках 1
Количество отводов на угол 〖45〗^° на горизонтальных участках 1
Количество отводов на угол 〖45〗^° на вертикальных участках 2
Температура несущей среды, ºС 20
Конструкционный материал элементов ПТУ 10
Проектируемый элемент ПТУ Винтовой питатель

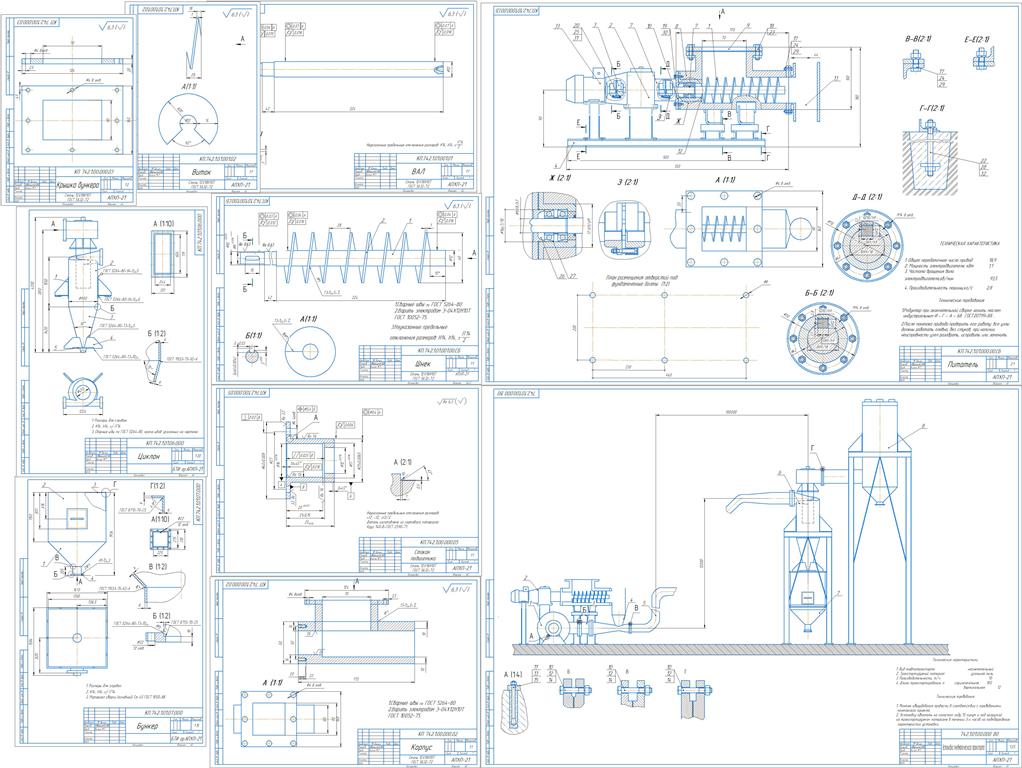

Состав: Питатель(СБ), Деталировка(бункер, вал, виток, корпус, крышка бункера, стакан, циклон, шнек), ПЗ Язык документа

Софт: КОМПАС-3D 16 SP1

Файлы:
измельчение курсач\~$ец питатель.cd~
измельчение курсач\~$ец установка.cd~
измельчение курсач\~$ец Шнек.sp~
измельчение курсач\~$яснилка.docx
измельчение курсач\Бункер.cdw
измельчение курсач\Вал.cdw
измельчение курсач\Виток.cdw
измельчение курсач\Корпус.cdw
измельчение курсач\Крышка бункера.cdw
измельчение курсач\Общий вид.cdw
измельчение курсач\Питатель.cdw
измельчение курсач\Спец питатель.cdw
измельчение курсач\Спец установка.cdw
измельчение курсач\Спец Шнек.spw
измельчение курсач\Стакан.cdw
измельчение курсач\Циклон.cdw
измельчение курсач\Шнек.cdw
измельчение курсач
измельчение курсач\Пояснилка.docx
