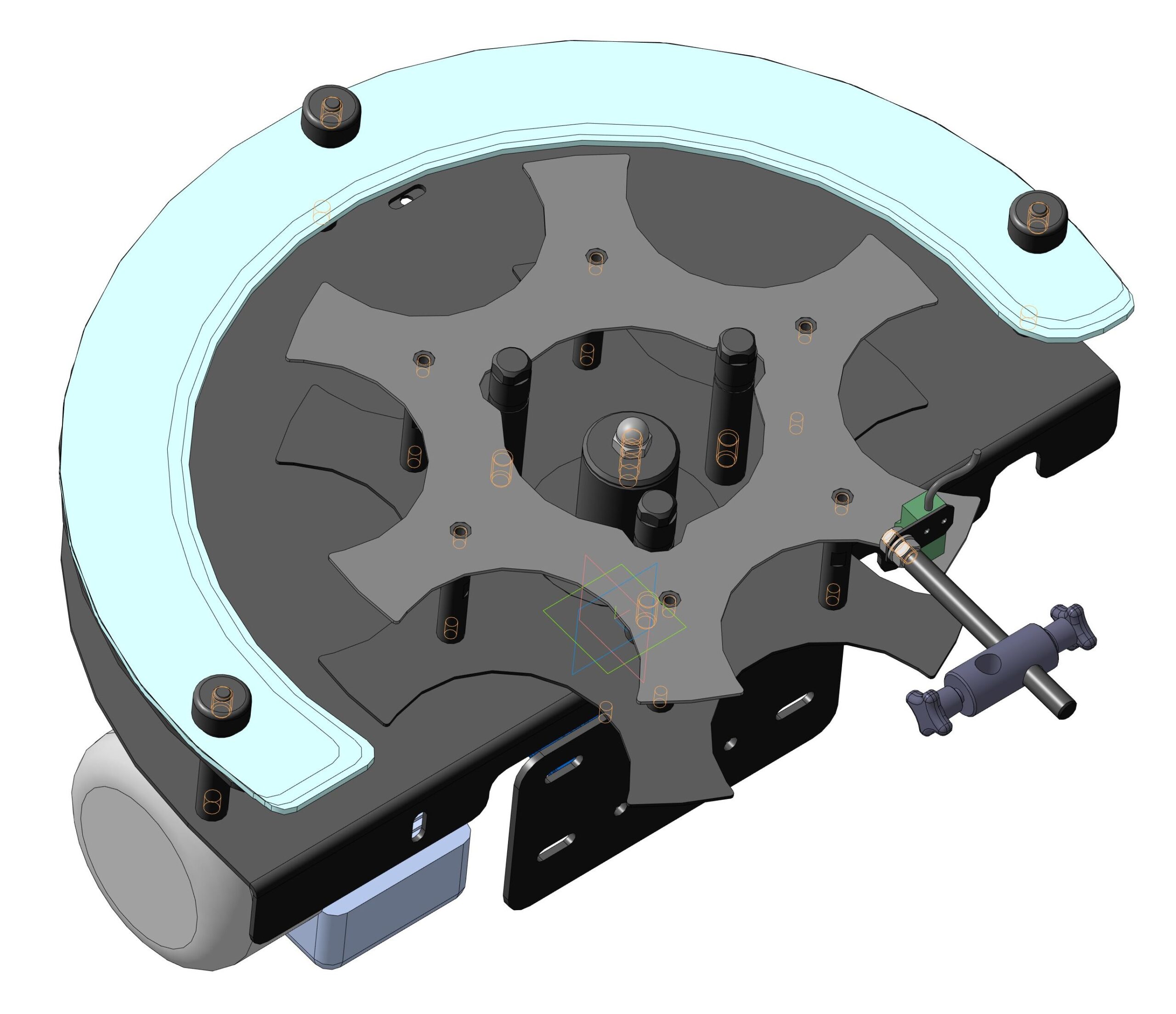

Узел перемещения тары (стол поворотный)

Узел перемещения тары с транспортера под исполнительные узлы технологического оборудования

Состав: 3Д сборка

Софт: КОМПАС-3D 21

Файлы:

ИН-171.20.000.00 - Стол поворотный/

ИН-171.20.000.00 - Стол поворотный/Датчик OPTEX 18мм.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.000.00 - Стол поворотный.a3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.000.01 - Диск фрикционный.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.000.01 - Плита.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.000.02 - Седло.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.000.03 - Пластина.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.000.04 - Уголок.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.000.06 - Кронштейн.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.000.07 - Крышка.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.000.08 - Гайка.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.000.09 - Столик.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.000.10 - Гайка-барашек.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.100.00 - Вал/

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.100.00 - Вал/ИН-171.20.100.00 - Вал.a3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.100.00 - Вал/ИН-171.20.100.01 - Круг.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.100.00 - Вал/ИН-171.20.100.02 - Диск.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.200.00 - Диск/

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.200.00 - Диск/ИН-171.20.200.00 - Диск.a3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.200.00 - Диск/ИН-171.20.200.01 - Основание.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.200.00 - Диск/ИН-171.20.200.02 - Корпус.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.200.00 - Диск/ИН-171.20.200.03 - Палец.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.200.00 - Диск/ИН-171.20.210.00 - Крышка/

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.200.00 - Диск/ИН-171.20.210.00 - Крышка/ИН-171.20.210.00 - Крышка.a3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.200.00 - Диск/ИН-171.20.210.00 - Крышка/ИН-171.20.210.01 - Заглушка.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.200.00 - Диск/ИН-171.20.210.00 - Крышка/ИН-171.20.210.02 - Гильза.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.300.00 - Барабан/

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.300.00 - Барабан/ИН-171.20.300.00 - Барабан.a3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.300.00 - Барабан/ИН-171.20.300.01 - Диск.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.300.00 - Барабан/ИН-171.20.300.02 - Стойка.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.300.00 - Барабан/ИН-171.20.300.04 - Штифт.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.300.00 - Барабан/ИН-171.20.320.00 - Ограждение барабан/

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.300.00 - Барабан/ИН-171.20.320.00 - Ограждение барабан/ИН-171.20.320.00 - Ограждение.a3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.300.00 - Барабан/ИН-171.20.320.00 - Ограждение барабан/ИН-171.20.320.01 - Стойка.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.300.00 - Барабан/ИН-171.20.320.00 - Ограждение барабан/ИН-171.20.320.02 - Ограждение.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.400.00 - Кожух/

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.400.00 - Кожух/ИН-171.20.400.00 - Кожух.a3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.400.00 - Кожух/ИН-171.20.400.01 - Лист.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.400.00 - Кожух/ИН-171.20.400.02 - Обечайка.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.400.00 - Кожух/ИН-171.20.400.03 - Лейка.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.500.00 - Кронштейн/

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.500.00 - Кронштейн/ИН-171.20.500.00 - Кронштейн.a3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.500.00 - Кронштейн/ИН-171.20.500.01 - Стенка.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.500.00 - Кронштейн/ИН-171.20.500.02 - Полка.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.500.00 - Кронштейн/ИН-171.20.500.03 - Ребро.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-171.20.500.00 - Кронштейн/ИН-171.20.500.04 - Ребро.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-67.02.560 - Кронштейн/

ИН-171.20.000.00 - Стол поворотный/ИН-67.02.560 - Кронштейн/SN04-P2 - Датчик индукционный.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-67.02.560 - Кронштейн/Датчик 12 мм.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-67.02.560 - Кронштейн/Датчик 18мм.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-67.02.560 - Кронштейн/ИН-07.03.740 - Зажим.a3d

ИН-171.20.000.00 - Стол поворотный/ИН-67.02.560 - Кронштейн/ИН-07.03.741 - Труба.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-67.02.560 - Кронштейн/ИН-07.03.742 - Заглушка.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-67.02.560 - Кронштейн/ИН-67.02.560 - Кронштейн.a3d

ИН-171.20.000.00 - Стол поворотный/ИН-67.02.560 - Кронштейн/ИН-67.02.560-04 - Кронштейн.a3d

ИН-171.20.000.00 - Стол поворотный/ИН-67.02.560 - Кронштейн/ИН-67.02.561 - Стойка.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-67.02.560 - Кронштейн/ИН-67.02.562 - Пруток.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-67.02.560 - Кронштейн/ИН-67.02.563 - Пластина.m3d

ИН-171.20.000.00 - Стол поворотный/ИН-67.02.560 - Кронштейн/СС-19-12МК-12МК - Блок крестовый.m3d

ИН-171.20.000.00 - Стол поворотный/КаркасК.m3d

ИН-171.20.000.00 - Стол поворотный/Мотор редуктор WMI 40/

ИН-171.20.000.00 - Стол поворотный/Мотор редуктор WMI 40/_CM_040_U_60_63_B14.3d.m3d

ИН-171.20.000.00 - Стол поворотный/Мотор редуктор WMI 40/_CM_040_U_60_63_B14.3d.stp

ИН-171.20.000.00 - Стол поворотный/Мотор редуктор WMI 40/_TS_63_2_4_B14_230-400_50Hz.3d.m3d

ИН-171.20.000.00 - Стол поворотный/Мотор редуктор WMI 40/_TS_63_2_4_B14_230-400_50Hz.3d.stp

ИН-171.20.000.00 - Стол поворотный/Мотор редуктор WMI 40/Мотор-редуктор WMI 40_1-60_ kW 0,18_4_63B14.a3d

ИН-171.20.000.00 - Стол поворотный/Мотор-редуктор CMM_026-040_U_300_56_B14_UB1_M2/

ИН-171.20.000.00 - Стол поворотный/Мотор-редуктор CMM_026-040_U_300_56_B14_UB1_M2/CMM_026-040_U_300_56_B14_UB1_M2.3d.m3d

ИН-171.20.000.00 - Стол поворотный/Мотор-редуктор CMM_026-040_U_300_56_B14_UB1_M2/CMM_026-040_U_300_56_B14_UB1_M2.3d.stp

ИН-171.20.000.00 - Стол поворотный/Мотор-редуктор CMM_026-040_U_300_56_B14_UB1_M2/designation.txt

ИН-171.20.000.00 - Стол поворотный/Мотор-редуктор CMM_026-040_U_300_56_B14_UB1_M2/TS56_B14.m3d

ИН-171.20.000.00 - Стол поворотный/Мотор-редуктор CMM_026-040_U_300_56_B14_UB1_M2/Мотор-редуктор CMM_026-040_U_ХХХ_56_B14_UB1.a3d

ИН-171.20.000.00 - Стол поворотный/Пружина_ВАЗ Большая СЖАТАЯ .m3d

ИН-171.20.000.00 - Стол поворотный/Пружина_ВАЗ Большая.m3d
