Задвижка реечная с эл. приводом

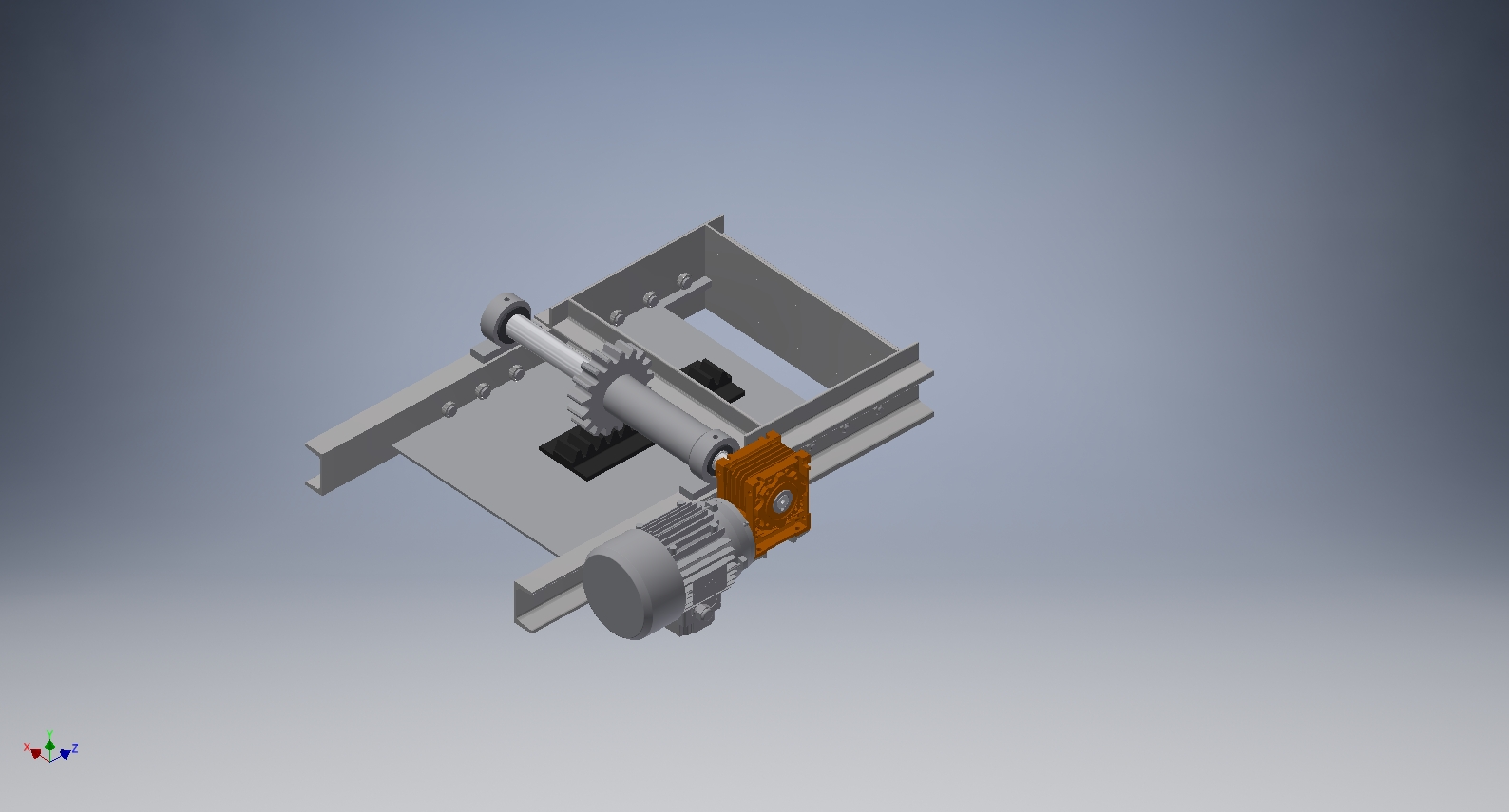

Реечный шибер для установки на сыпучие материалы. Зерно, уголь, песок, бетон. Разработан под уголь на линии углеподачи от транспортера ТС-2-30. Сечение 440х280, мотор редуктор NMRV050 создает усилие на плече шестерни около 85кгс, при этом скорость закрытия и открытия в пределах 4сек. Подшипники сотые в закрытом исполнении, при чем сверху их прикрывает и пыли и ударов металлическая рейка.

Состав: 3d СБОРКА! Язык документа

Софт: AutoCAD 2007

Файлы:
Шибер реечный.dwg
