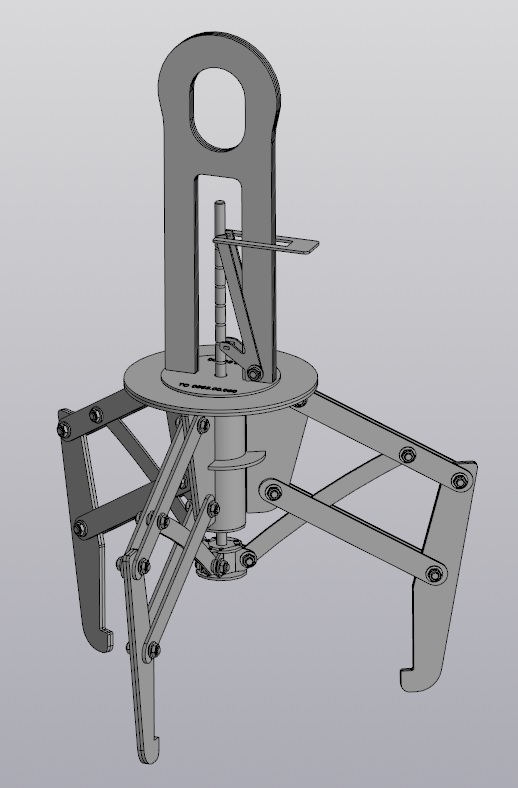

Захват для цилиндрических деталей

Модель с деталировкой, масштаб 1:1, включает в себя 3 сборочные единицы и 3 детали со стандартными крепежными изделиями.
Грузозахват используется для подьема цилиндрических деталей с выступом диаметром от 90 до 430 мм и массой до 500 кг.

Состав: 3D сборка с деталями

Софт: КОМПАС-3D 18.1

Файлы:

3D/

3D/ТО 0965.01.001 Труба.m3d

3D/ТО 0965.01.000 Труба-основание.a3d

3D/ТО 0965.02.000 Узел связи.a3d

3D/ТО 0965.00.002 Нижнее плечо.m3d

3D/Гайка М10.a3d

3D/ТО 0965.01.007 Лист крюкового захвата.m3d

3D/шайба М10 стопорная.a3d

3D/ТО 0965.03.001 Лист лапы.m3d

3D/ТО 0965.02.006 Вал связи.m3d

3D/ТО 0965.01.004 Кольцо.m3d

3D/ТО 0965.02.005 Плечо связи.m3d

3D/ТО 0965.01.002 Лист уха.m3d

3D/ТО 0965.02.004 Ухо узла связи.m3d

3D/ТО 0965.01.005 Заглушка.m3d

3D/ТО 0965.00.003 Палец.m3d

3D/ТО 0965.01.011 Палец храповика.m3d

3D/ТО 0965.02.002 Нижний лист узла связи.m3d

3D/ТО 0965.02.001 Гайка узла связи.m3d

3D/ТО 0965.01.010 Зацеп.m3d

3D/шайба М10.a3d

3D/ТО 0965.00.000 Захват для цилиндрических деталей.a3d

3D/ТО 0965.03.000 Лапа.a3d

3D/ТО 0965.01.009 Противовес.m3d

3D/ТО 0965.01.008 Лист храповика.m3d

3D/ТО 0965.01.003 Пояс.m3d

3D/ТО 0965.01.006 Заглушка.m3d

3D/ТО 0965.00.001 Верхнее плечо.m3d

3D/ТО 0965.02.003 Верхний лист узла связи.m3d
