Звездочка круглозвенной цепи

0
9
1238
18
2

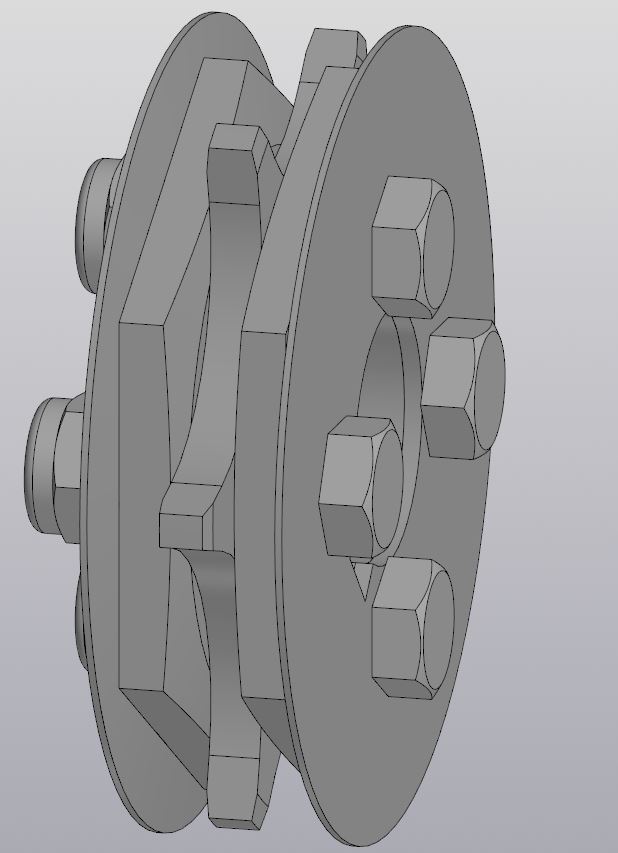

Параметрическая модель звездочки круглозвенной цепи, с внутренним и внешнем зацеплением.
1 Откройте файл «Звездочка круглозвенной цепи1 СБ»
2 Переключите на исполнение 21.05.06 К-01.02.00.000
3 Откройте в нем вкладку fx/
4 Откройте таблицу переменных
5 Выберите в ней цепь с нужными параметрами (d, p, b)
6 Установите параметр "n" > 4 (количество зубьев)
7 Откройте файл «0Звездочка круглозвенной цепи1»
8 Откройте в нем вкладку fx/
9 Откройте таблицу переменных
10 Выберите в ней диаметр вала звездочки.
11 Пристройте файл «Звездочка круглозвенной цепи1 СБ»
12 Выберете нужное исполнение
