Расчет экстрактора

Государственный университет северного Зауралья
кафедра "Механизация и автоматизация с/х"
Дисциплина "Основы проектирования"
Тема "Расчет экстрактора"
Тюмень 2013 год

В данном курсовом проекте мы рассмотрим Кожухотрубчатые теплообменные аппараты которые являются наиболее применяемыми практически во всех отраслях промышленности, что предопределено длительной историей развития и совершенствования данного типа оборудования, простотой и надежностью конструктивных решений, доступностью и технологичностью материалов, применяемых как при изготовлении, так и при ремонте, отработанностью проведения монтажа и пуска в эксплуатацию, легкостью в обслуживании и надежностью в работе.
курсовой проект содержит 1 лист формата А1 графической части ,36 страниц пояснительной записки с таблицами и рисунками.
Техническая характеристика:
Давление пара в экстракторе 1 кг/см2
Давление пара в рубашке 7 кг/см2
Внутренний диаметр экстрактора 400 мм
Внутренний диаметр рубашки 500 мм
Длинна цилиндрической части корпуса 600 мм
Диаметр окружности установки болтов 500 мм
Диаметр верхнего люка 80 мм
Диаметр патрубка для входа пара 40 мм
Диаметр для выхода конденсата 60 мм

Состав: Экстрактор (ВО) ,ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Пояснительная записка.Вариант4.2.docx

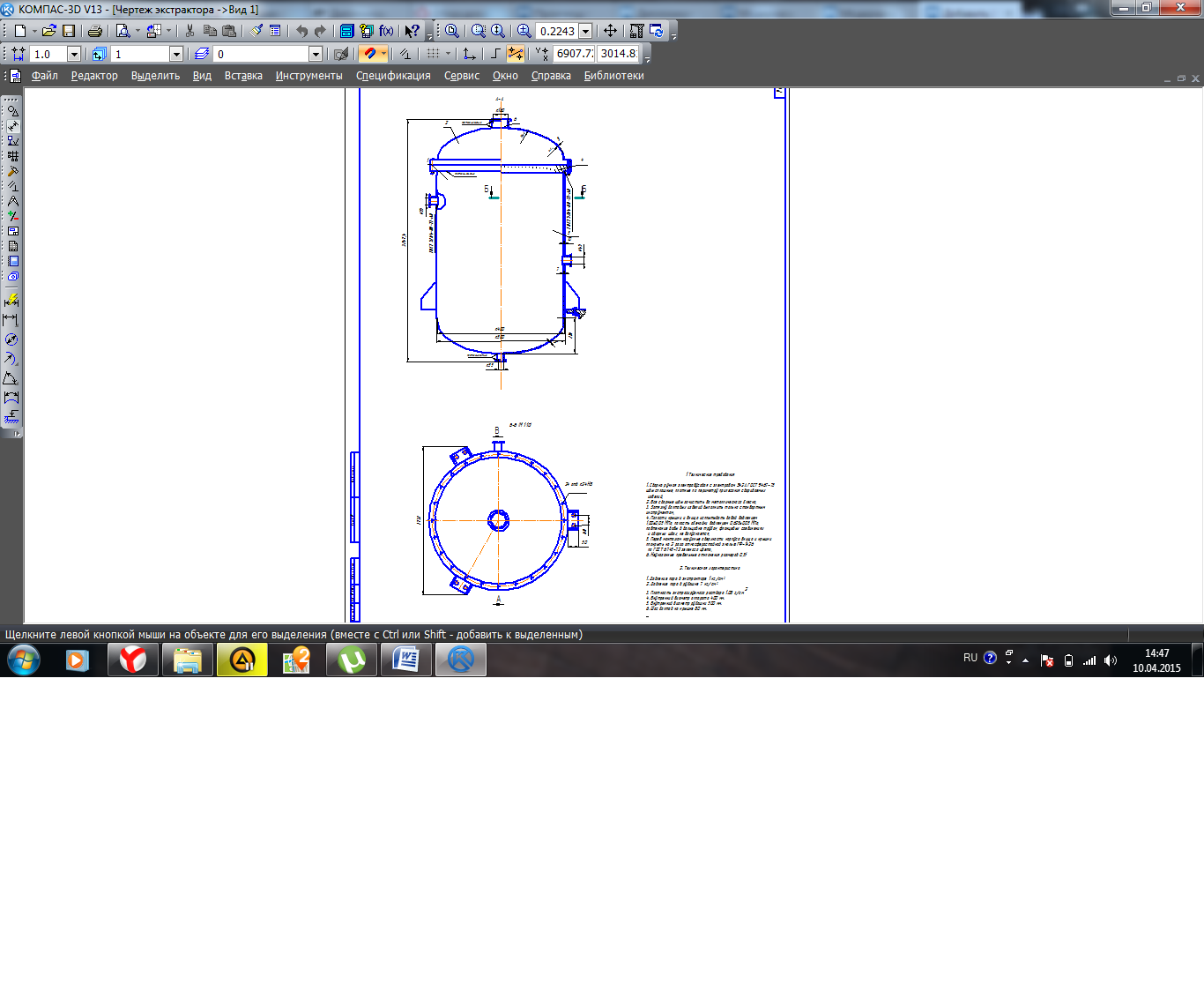

Чертеж экстрактора.cdw
