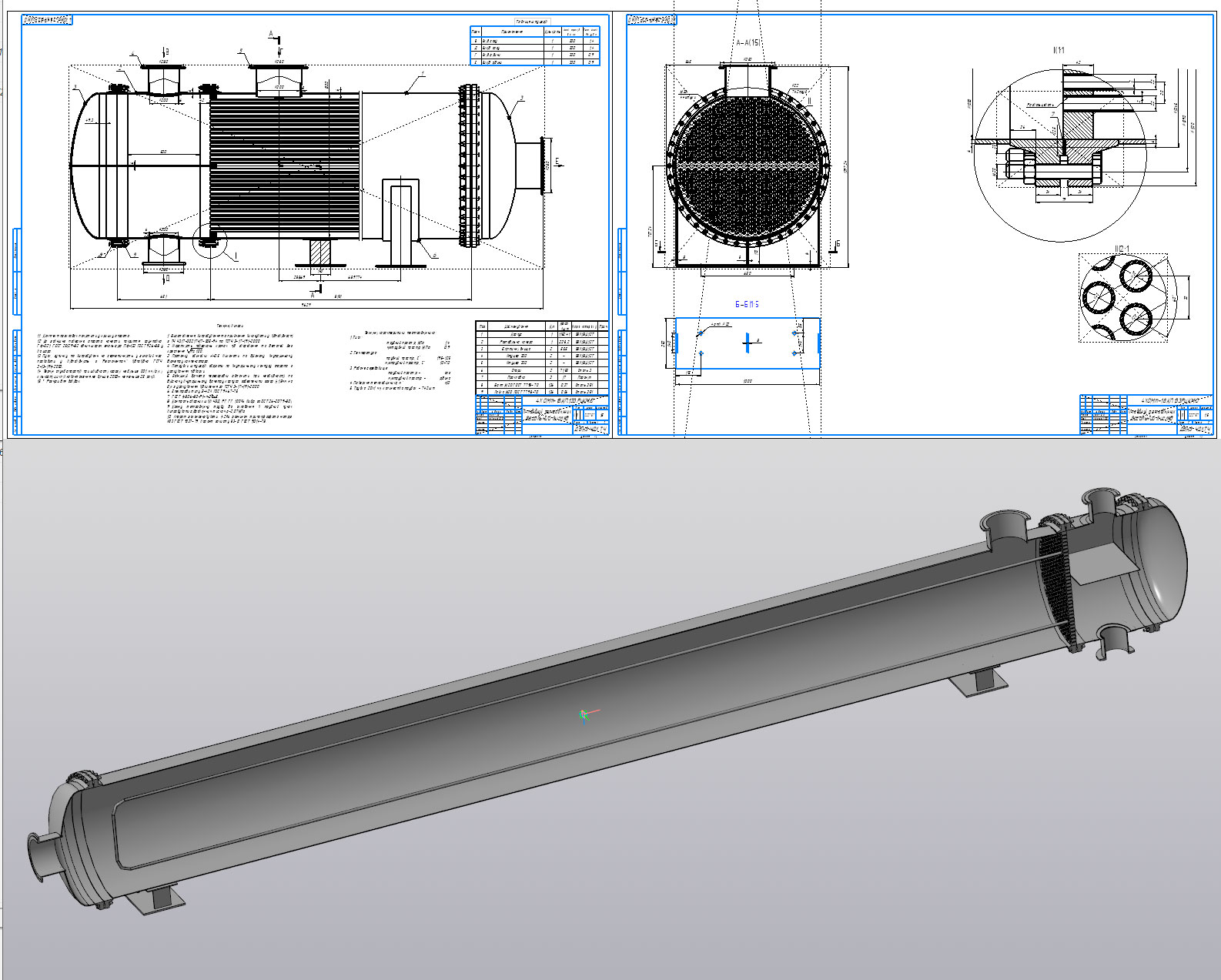

Расчет кожухотрубчатого теплообменного аппарата с U-образными трубками

Державний вищий навчальний заклад
«Український державний хіміко-технологічний університет»
Факультет: Комп’ютерних наук та інженерії
Кафедра: Інноваційна інженерія
КУРСОВИЙ ПРОЕКТ НА ТЕМУ:Розрахунок кожухотрубчатого теплообмінного апарату з U-подібними трубками.
Год 2020

Исходные данные к проекту (работы):
1) Поверхность теплообмена F = 410 м2.
2) Диаметр и толщина стенки труб - 20х2 мм;
3) Газ - в трубном пространстве, жидкость - в межтрубном пространстве;
4) Температура в трубном пространстве на входе tвхид = 195 С, на выходе tвихид = 125 С;
5) Тем-ра в межтрубном пространстве на входе tвхид = 10 С, на выходе tвихид = 70 С;
6) Скорость коррозии VK = 0,01 мм / год;
7) Материал аппарата - Сталь 08Х18Н12Т;
8) Давление в аппарате: трубное пространство РТП = 1,4МПа; межтрубное пространство РМТП = 0,9 МПа.
9) Срок службы - 25 лет.
10) Тип корпуса - горизонтальный; крышка - эллиптическая.

ЗМІСТ
1. РОЗРАХУНОК ГЕОМЕТРИЧНИХ ПАРАМЕТРІВ U-ПОДІБНОГО ТЕПЛООБМІННОГО АПАРАТУ 6
1.1. Крок розбивки трубок в трубній дошці 6
1.2. Діаметр апарату 6
1.3. Розрахунок орієнтовного числа труб у трубній дошці 6
1.4. Довжина трубок 6
1.5. Число труб у трубній дошці 7
1.6. Діаметр патрубків 7
1.7. Ескізне проектування теплообмінного апарату 7
2. РОЗРАХУНОК НА МІЦНІСТЬ ЕЛЕМЕНТІВ АПАРАТУ 9
2.1. Вибір допустимих напружень та модуля пружності для матеріалу апарату 9
2.2. Розрахунок прибавки до розрахункової товщини стінки 9
2.3. Розрахунок товщини стінки корпусу апарату 10
2.4. Розрахунок товщини стінки еліптичних днищ 11
2.5. Розрахунок зміцнення отвору 12
2.6. Розрахунок зміцнення отвору в еліптичному днищі 16
2.7. Розрахунок розвальцювального з’єднання 18
2.8. Розрахунок товщини трубної решітки 19
3. РОЗРАХУНОК ФЛАНЦЕВИХ З’ЄДНАНЬ 21
3.1. Розрахунок фланцевого зєднання корпусу з кришкою 21
3.2. Вибір фланцевого зєднання патрубків 31
4. РОЗРАХУНОК МАСИ ТЕПЛООБМІННИКА ТА ВИБІР ОПОР 33
4.1. Розрахунок маси теплообмінника 33
4.2. Вибір опори для теплообмінника 34
5. ВИЗНАЧЕННЯ МАТЕРІАЛОМІСТКОСТІ ТА ВАРТОСТІ ТЕПЛООБМІННИКА 36
5.1. Розрахунок маси теплообмінника 36
3.2. Розрахунок собівартості теплообмінника 36
СПИСОК ЛІТЕРАТУРИ 38
