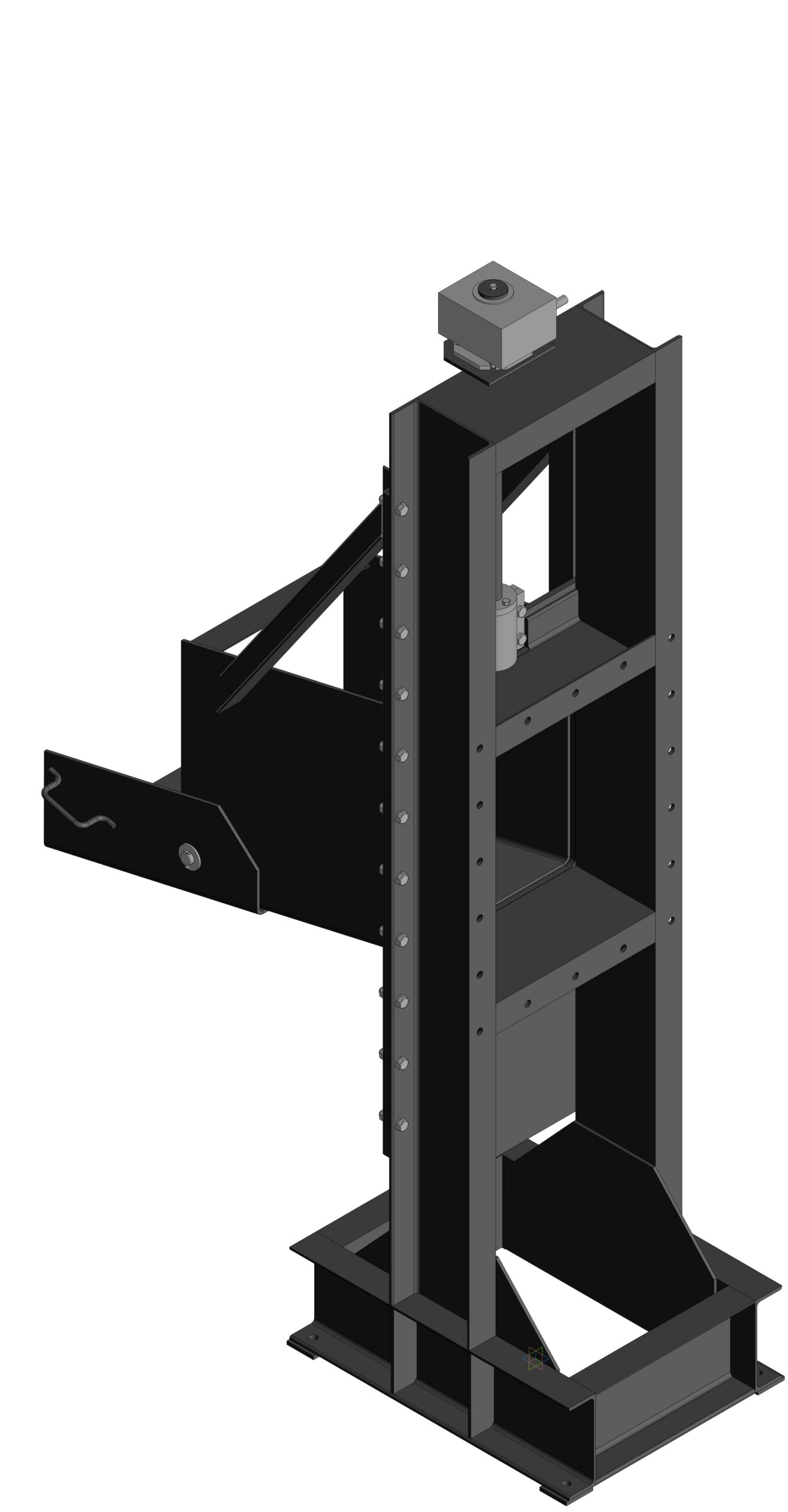

Разгрузочная установка для бункера шаров применяется на горнообогатительных комбинатах, для выгрузки шаров из емкости накопления в кюбель и последующей транспортировки в шаровую мельницу. Привод заслонки - мотор-редуктор.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Разгрузочная установка для бункера шаров
Разгрузочная установка для бункера шаров
0
0
74
0
2
150
Автор
Александр
Дата
04.11.2019
Язык
Русский
Состав
3D Сбора, 3D детали
Софт
КОМПАС-3D 18,1
Как открыть?
Содержимое архива
-
РУБ-00.003 - Ось.m3d
-
РУБ-00.201 - Распор.m3d
-
РУБ-00.305 - Ребро.m3d
-
РУБ-00.102 - Ручка.m3d
-
РУБ-00.306 - Распор верхний.m3d
-
РУБ-00.301 - Основа.m3d
-
РУБ-00.309 - Площадка.m3d
-
РУБ-00.303 - Стойка.m3d
-
РУБ-00.203 - Короб.m3d
-
РУБ-00.006 - Шайба.m3d
-
РУБ-00.304 - Подошва.m3d
-
РУБ-00.000 - Разгрузочная установка для бункера шаров.a3d
-
РУБ-00.100 - Короб откидной в сборе.a3d
-
РУБ-00.002 - Шибер.m3d
-
РУБ-00.300 - Станина.a3d
-
РУБ-00.004 - Винт.m3d
-
РУБ-00.307 - Ребро малое.m3d
-
РУБ-00.202 - Крепление.m3d
-
РУБ-00.308 - Распор верхний.m3d
-
РУБ-00.410 СБ - Корпус разрезной.a3d
-
РУБ-00.101 - Короб откидной.m3d
-
РУБ-00.200 - Короб в сборе.a3d
-
РУБ-00.401 - Полутруба.m3d
-
РУБ-00.400 СБ - Корпус разрезной.a3d
-
РУБ-00.005 - Втулка.m3d
-
РУБ-00.001 - Простовок.m3d
-
РУБ-00.200 - Короб в сборе.m3d
-
РУБ-00.402 - Лапка.m3d
-
РУБ-00.311 - Пластина.m3d
-
РУБ-00.204 - Укосина.m3d
-
9МЧ-90-60-М5-2-380-Ф-У3 - мредуктор.m3d
-
РУБ-00.007 - Шайба.m3d
-
РУБ-00.302 - Распор.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
2
Чтобы оставить комментарий, необходимо войти
1 - Тяговый механизм - мотор-редуктор 9МЧ-90-60-М5-2-380-Ф-У3
2 - Мощность мотор-редуктора N=3,4кВт
3 - Ход шибера - 800мм.
4 - Время открывания-закрывания шибера t=100сек.
какие нибудь технические характеристики может уточните?
