КОМПАС 3D 18

Разматыватель полосы

Магнитогорский государственный университет

Разматыватели предназначены для приема рулона, удержания его во время размотки, создания необходимого натяжения в полосе и центрирования полосы по оси линий при размотке. Устанавливаются в составе оборудования головных частей линий резки, правки, термообработки. Разматыватели состоят из следующих основных узлов : редуктора, барабана с силовым устройством, устройства для установки рулонов, ролика прижимного, механизма раскрытия полуобойм, станины, привода вращения барабана.

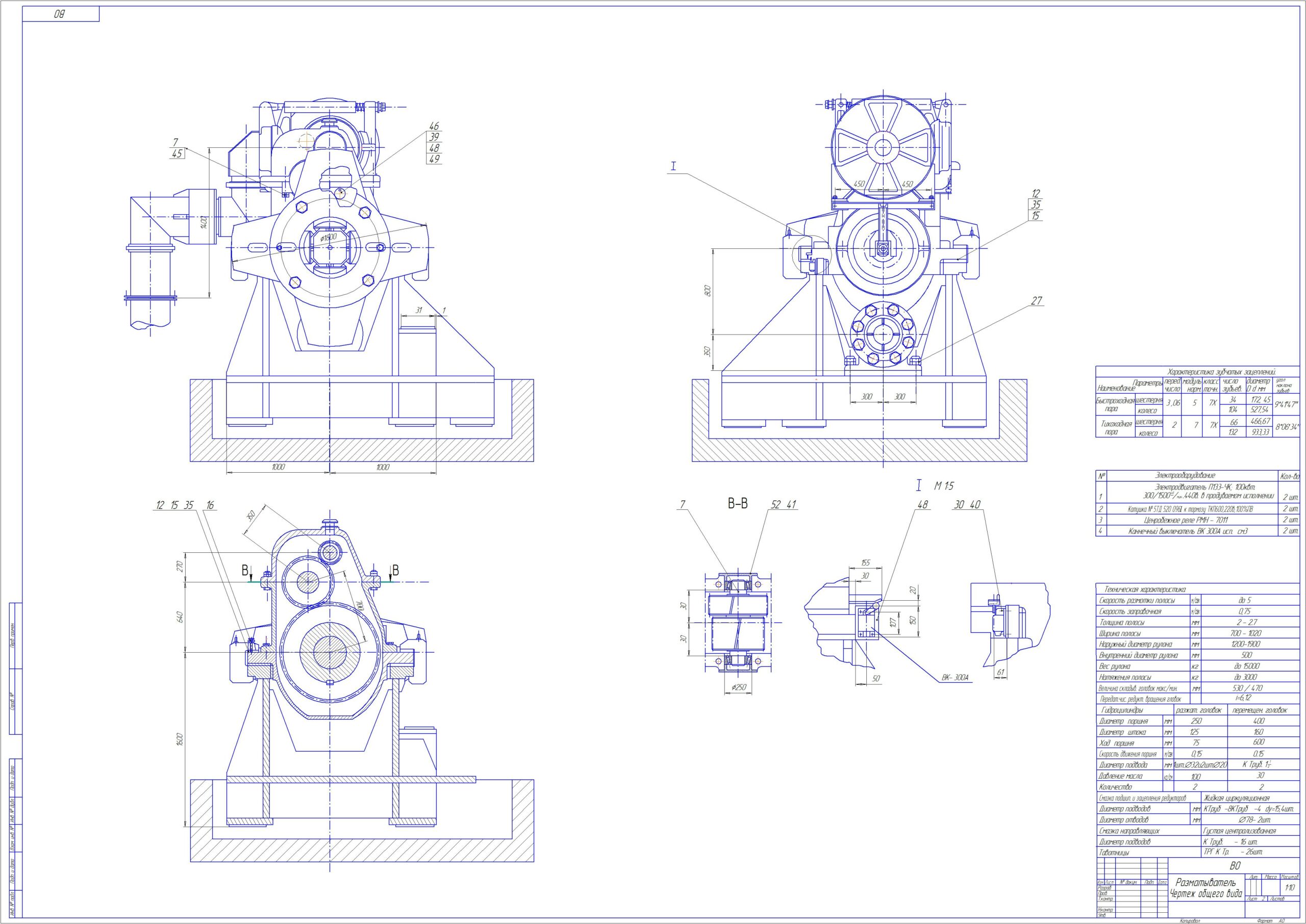

Графическая часть состоит из общего вида машины, сборочного чертежа и деталировки (вал,вал-шестерня,колесо ), а так же выполнена спецификация
Технические характеристики:
Толщина: 2-27 мм
Ширина полосы: 700-1200 мм
Скорость заправочная: 0,75 м/сек
Скорость: до 5 м/с
Вес рулона: до 15000 кг

Состав: Разматыватель (ВО), Разматыватель (СБ) и деталировка (вал,вал-шестерня,колесо ), спецификация Язык документа
