Разработка дисковой мельницы производительностью 8 т/сут в производстве бумажной массы для выработки бумаги для гофрирования

Санкт-Петербургский государственный университет промышленных технологий и дизайна Высшая школа технологии и энергетики
Кафедра машин автоматизированных систем
выпускная квалификационная работа "Разработка дисковой мельницы производительностью 8 т/сут в производстве бумажной массы для выработки бумаги для гофрирования»
Санкт-Петербург 2023

1. Тема выпускной квалификационной работы «Разработка дисковой мельницы производительностью 8 т/сут в производстве бумажной массы для выработки бумаги для гофрирования»

2. Исходные данные по выпускной квалификационной работе
вид волокнистой массы – сульфитная хвойнаянебеленая целлюлоза;
концентрация – С=3%;
начальный градус помола – 32°ШР;
конечный градус помола – 35°ШР;
производительность технологического потока дисковой мельницы – 8 т⁄сут

3. Перечень подлежащих разработке в выпускной квалификационной работе вопросов или ее краткое содержание
1. Введение
2. Обоснование проектируемой конструкции, принятые технические решения
3. Технологические расчеты
4. Конструктивные расчеты
5. Безопасность объекта

4. Перечень иллюстративно-графического и раздаточного материала (с точным указанием обязательных чертежей)

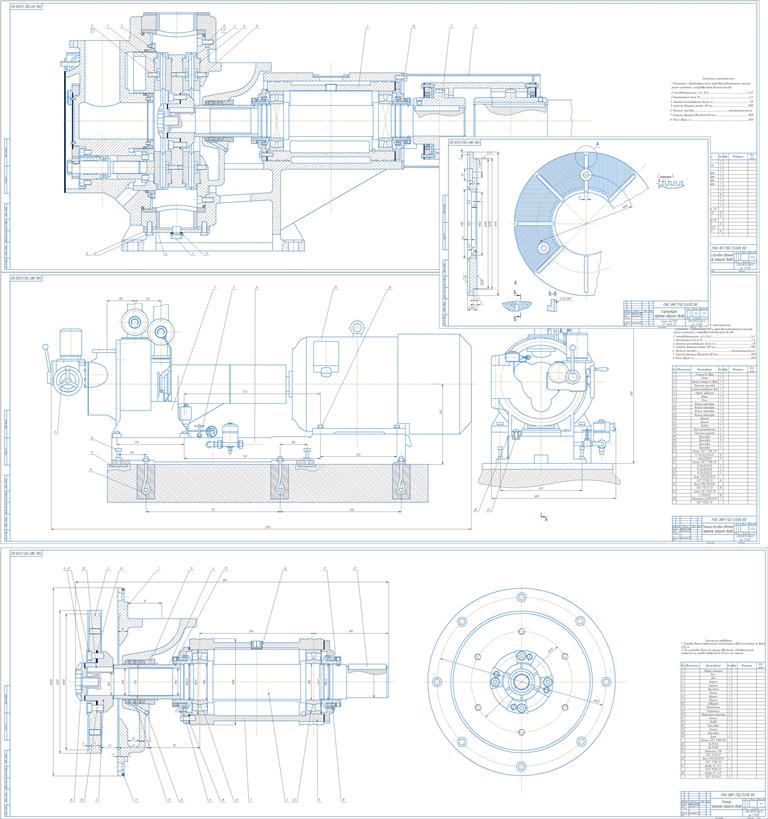

1. Чертёж общего вида
2. Чертёж общего вида ротора
3. Чертёж общего вида гарнитуры
Выпускная квалификационная работа на тему: “ Разработка дисковой мельницы производительностью 8 т/сут в производстве бумажной массы для выработки бумаги для гофрирования”.
В разделе “Введение” показана актуальность темы ВКР.
На основе анализа существующих технических решений проведено обоснование разрабатываемой конструкции, которое включает в себя анализ конструкций дисковых мельниц, характеристику вырабатываемой продукции, теорию размола, виды размалывающих гарнитур и обоснование выбора объекта.
Технологические расчёты включают в себя: расчет секундной режущей длины, удельной нагрузки на кромку ножей, площадь контакта ножей ротора и статора, секундную размалывающую поверхность гарнитуры, напор развиваемый мельницей, расчёт вала на прочность и определение мощности оборудования.
В разделе “Конструктивные расчёты” произведены : расчёты угловой скорости, подобраны и рассчитаны на долговечность подшипники.
В разделе “Безопасность объекта” проведён анализ экологической безопасности при работе на дисковой мельнице.
Выпускная квалификационная работа состоит из расчетно-пояснительной записки объёмом страниц, которая включает в себя 10 рисунков и 1 таблицу, графическая часть представлена на 6 листах А1 и 3 листах А2

Содержание
1. Введение 6
2. Обоснование проектируемого оборудования, принятие технических решений 8
2.1 Характеристика вырабатываемой продукции 8
2.2. Теория процесса размола 10
2.3. Обзор конструкций размалывающего оборудования 14
2.4. Технические решения, принятые в работе 31
3. Технологический расчет. 34
4. Конструктивные расчеты 38
4.1 Расчет вала на прочность 38
4.2 Выбор подшипников, расчёт на долговечность 42
4.3 Расчет мощности 42
5. Безопасность объекта 43
Библиографический список 45
