РКК для РН "Союз-5.1" на космодроме "Плесецк"

МГТУ им. Н. Э. Баумана
Кафедра стартовые комплексы
Курсовой проект по дисциплине наземное оборудование ракетных комплексов
На тему: РКК для РН "Союз-5.1" на космодроме "Плесецк"
Москва 2016

В данной работе рассматривается ракета носитель Союз 5.1, предназначенная для вывода полезной нагрузки на различные виды орбит, а также технологическая схема работ на космодроме.

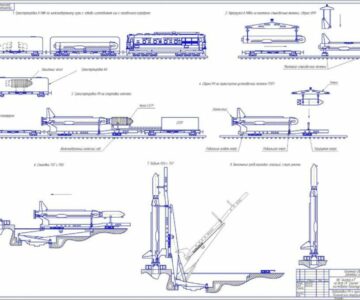

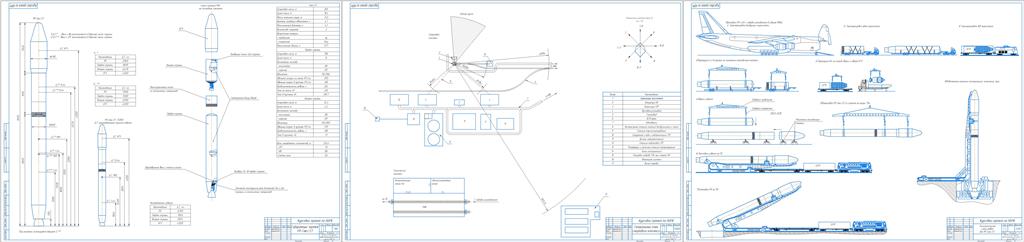

Графическая часть содержит габаритный чертеж, технологическая схема работ, генеральный план стартового комплекса.

Содержание
СПИСОК ПРИНЯТЫХ ОБОЗНАЧЕНИЙ ...........................................................4
ВВЕДЕНИЕ.............................................................................................................5
1. СЕМЕЙСТВО РАКЕТ «Союз-5» .....................................................................6
1.1. Тактико-технические характеристики РН «Союз-5.1» ...............................8
2.ТЕХНИЧЕСКИЙ КОМПЛЕКС .........................................................................9
2.1 Технология подготовки ракеты на ТК ...........................................................9
3. СТАРОВЫИ КОМПЛЕКС...............................................................................13
3.1 Структура сооружений и специального технического оборудования ......13
3.2 Технологии подготовки ракеты на СК..........................................................15
3.2.1 Транспортировка ракеты на стартовый комплекс и установка в стартовое устройство............................................................................................15
3.2.2 Подвод агрегатов обслуживания и пристыковка коммуникаций............15
3.2.3 Заправка компонентами топлива и сжатыми газами................................15
3.2.4 Термостатирование ракеты и головного блока.........................................17
3.2.5 Газоотводящие устройства..........................................................................18
3.2.6 Отвод коммуникация от стартующей ракеты............................................18
3.2.7 Работы по снятию ракеты со стартового устройства в случае несостоявшегося пуска.........................................................................................19
4. РАСЧЕТНАЯ ЧАСТЬ........................................................................................20
4.1 Расчёт центров тяжести собранной ракеты и её частей..............................20
4.2 Расчёт моментов инерции собранной ракеты и её частей...........................22
4.3 Расчёт объёмов баков-хранилища КТ для заправки РН..............................23
4.4 Расчёт для определения безопасных расстояний до зон размещения оборудования при аварийных ситуациях...........................................................26
5.ВЫВОДЫ............................................................................................................27
6.Литература..........................................................................................................28
