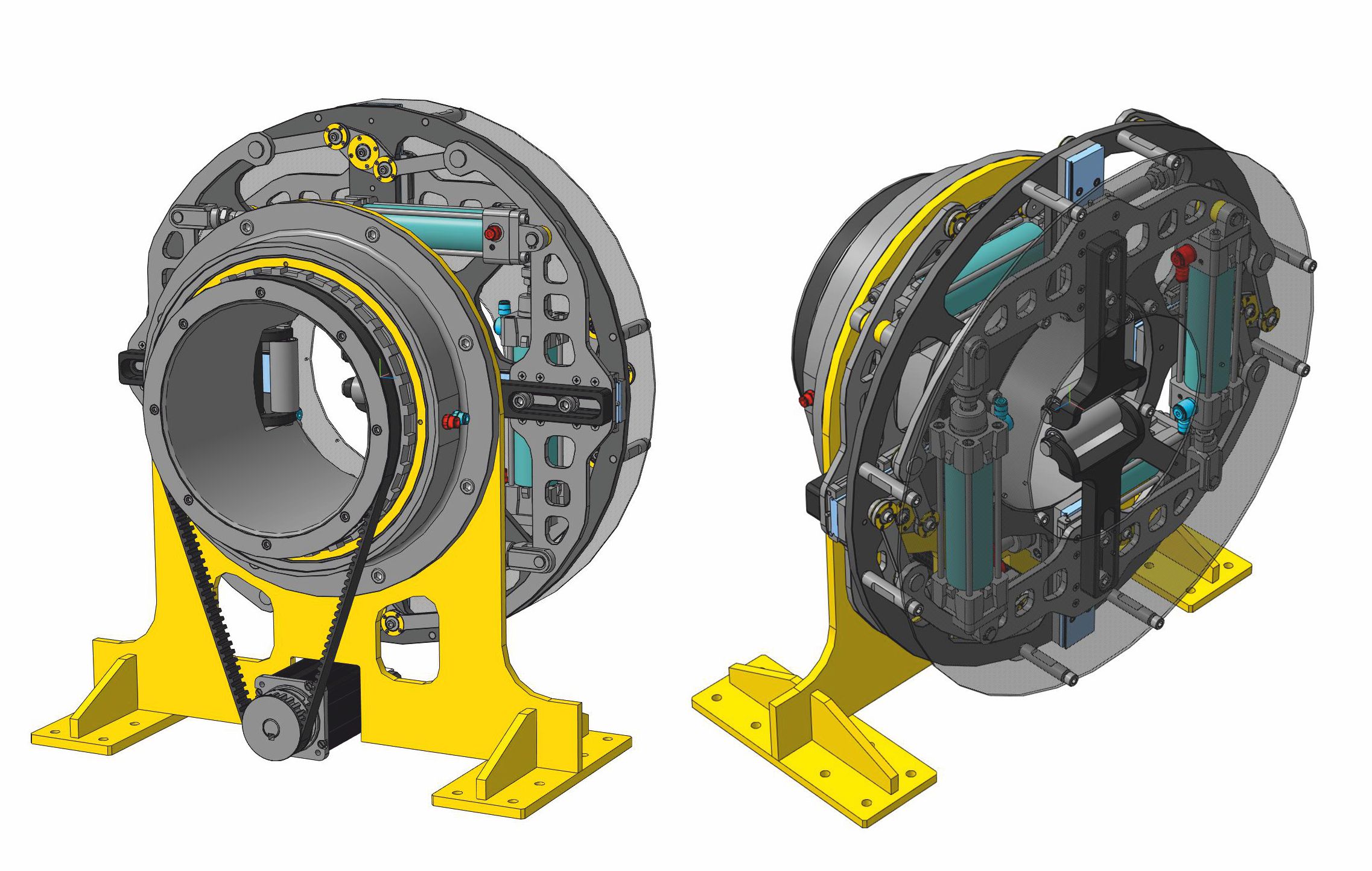

Поворотный люнет предназначен для станков лазерной резки цилиндрических, квадратных и прямоугольных труб. Зажим труб осуществляется пневматически. Вращение посредством сервопривода (сервопривод в конструкции показан номинально). Пневмотрубки условно не показаны. Пневмофитинги обозначены цветом: красный - нагнетание, голубой - стравливание давления. Максимальный размер туб - 165 мм, минимальный - 10 мм.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Поворотный люнет для станков лазерной резки труб
Поворотный люнет для станков лазерной резки труб
6
36
1531
17
7
150
Сообщить о проблеме
Автор
Владимир
Жабин
Дата
30.07.2021
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 19.0.1
Как открыть?
Содержимое архива
-
Барабан люнета Л3.m3d
-
_602040A0100N0-pistone.m3d
-
КОРПУС ЛЮНЕТА 3.a3d
-
_U-40(40).m3d
-
_11.m3d
-
Фланец люнета Л3.a3d
-
Чертеж1.cdw
-
_retaining rings DIN 471 12x1(S-40).m3d
-
Тяга-2.m3d
-
Фланцевый подшипник Л3.a3d
-
Тяга короткая 90 мм.a3d
-
Подшипник csed110.a3d
-
HGH45CAZ0C.m3d
-
_S-40(40)_1.m3d
-
_8.m3d
-
ЛЮНЕТ- 3.a3d
-
Рельса MGWR15 - 190 мм.m3d
-
_602040A0100N1-Cylinder.m3d
-
Синхронизатор 1.m3d
-
Крышка пдш 1.m3d
-
Крышка пдш 11.m3d
-
S6510 6-1_4.m3d
-
Ремень сервопривода.m3d
-
Площадка под рельс.m3d
-
Тяги вертикального зажима.a3d
-
_1.m3d
-
Тяги горизонтального зажима.a3d
-
G-40.m3d
-
Ось пдш синхр.m3d
-
База люнета Л3.a3d
-
Шайба осевая 2 мм.m3d
-
Синхронизатор 1.a3d
-
-
Стойка Л3.m3d
-
Барабан люнета Л3.a3d
-
6622 6-1_4.m3d
-
C-41-40(40).a3d
-
_6.m3d
-
Цапфа прижима Л3.m3d
-
_10.m3d
-
_7.m3d
-
Контрфорс опоры люнета.m3d
-
Ось пр.валика Л2.m3d
-
Ось синхронизатора Л3.m3d
-
Фланец люнета Л3.m3d
-
Крышка корпуса фл.пдш. Л3.m3d
-
сервомотор.m3d
-
Ведущая шестерня сервопривода.m3d
-
Ведущая шестерня сервопривода в сборе.a3d
-
_Slotted head cap screw DIN 912 M6x25 (9).m3d
-
Прижим Л3.a3d
-
Валик прижимной Л3.m3d
-
Тяга-1.a3d
-
Чугунный вкладыш Л3.m3d
-
Тяга-2.a3d
-
_12.m3d
-
Бронзовый вкладыш Л3.m3d
-
Тяга короткая 90 мм.m3d
-
Главная деталь корпуса.m3d
-
Лицевой диск люнета Л3.a3d
-
Механизм горизонтального зажима.a3d
-
Лицевой диск Л3.m3d
-
_4.m3d
-
MGW15C.m3d
-
Шайба осевая 8,5 мм.m3d
-
Подшипник скольжения Л3.a3d
-
Ось пдш 19 мм.m3d
-
Тяга-1.m3d
-
Валик прижимной Л3.a3d
-
Монтажный диск 3.m3d
-
60M2L040A0100(N010).a3d
-
Д-1.m3d
-
_2.m3d
-
_C-41-40 (40)_1.m3d
-
_5.m3d
-
Накидная гайка ЛЗ.m3d
-
60M2L040A0100(вт).a3d
-
_3.m3d
-
Опора люгнта.m3d
-
Рельса-Каретка-н-Л2.a3d
-
Упорная шайба Л3.m3d
-
Шестерня ремня Л3.m3d
-
Корпус фланцевого подшипника Л3.m3d
-
_9.m3d
-
S-40(40).a3d
-
Фрагмент1.frw
-
Механизм верикального зажима.a3d
-
Рельса-Каретка-в-Л2.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Halk
Комментарии
7
fuzzy_l
08.12.2024 в 14:14
Ссылка на комменарий 380193
Супер. 5 лет назад на проекте "сношался" с самопальным патроном для трубореза сделанным на базе обычного четырёхкулачкового. Как я мечтал о патроне с пневмо зажимом...
Владимир
Жабин
Автор
27.12.2023 в 22:47
Ссылка на комменарий 367677
Так, как модель я разрабатывап сам, то чертежи не делал. Проектировал сразу в 3D.
Grill Kazan
27.12.2024 в 16:41
Ссылка на комменарий 381150
Добрый день. В работе попробовали или нет?
Владимир
Жабин
Автор
27.12.2024 в 21:06
Ссылка на комменарий 381153
Только разработка.
Grill Kazan
29.12.2024 в 21:10
Ссылка на комменарий 381201
На сколько я понимаю предполагается торцевое уплотнение конусным сопряжением бронзы и чугуна? Это кто- нибудь проверял на практике? Вероятно там необходимо прижим пружинного типа необходим. Давить будет не слабо на разжим)
Владимир
Жабин
Автор
30.12.2024 в 15:31
Ссылка на комменарий 381216
Конечно, необходимо проверить на образце. Потому и отвечаю - только разработка.
user-4443787
26.12.2023 в 13:05
Ссылка на комменарий 367611
Здравствуйте, Владимир! Подскажите, у Вас есть чертежи и если есть как с Вами связаться?
